Шасси для робота на основе редуктора Tamiya


Собрал я небольшой прототип из детского конструктора и тамиевских редуктора и гусениц 🙂
Детский конструктор — это конечно здорово, но пора сделать платформу понадёжнее 🙂
Для этого я использовал оргстекло — очень удобный материал.
Чтобы вырезать нужную заготовку — оргстекло сначала нужно процарапать, а потом обломать по срезу 🙂
К сожалению — к одному из краёв я процарапал плохо и стекло отломилось несколько криво 🙁
Получилась заготовка 250х70 мм
Расстояние между крепёжными отверстиями редуктора — 50 мм — остаётся только разметить, просверлить отверстия и прикрутить 🙂

Далее используя небольшие квадратики оргстекла 60х60 мм и уголки из конструктора закрепил оси для гусениц 🙂

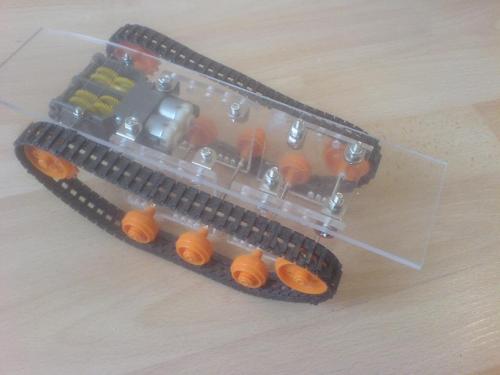

Вот что получилось:

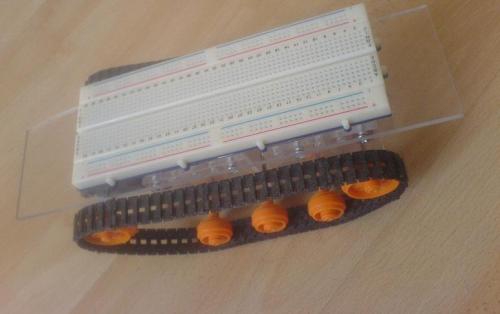

На платформу отлично ложится макетная плата 🙂

читать далее: Дневник робостроительства 🙂
