И я туда же... Начало

Началось все с того, что я наткнулся в интернете на описание проекта Arduino. Сам я программист и мне частенько хотелось запрограммировать что-нибудь осязаемое — что-то, что работало бы автономно, без компьютера. Arduino — это как раз оно и есть!
Заказав ардуину, стал продумывать функционал робота. Направление я выбрал практически сразу — автономная навигация. Мне очень интересна эта тема и она кажется мне значительно более занимательной, чем всякие «object avoidance» и тем более «безмозглые» RC-роботы.
Итак, задача: робот должен двигаться в заданную координатами точку, строя карту местности, вычисляя кратчайшие пути и объезжая препятствия.
Нужно еще придумать, как передавать координаты роботу. Наверно это будет что-то типа приложения для мобильника, через которое можно будет отдавать команды роботу. Так же в этом приложении можно будет просматривать карту местности, нарисованную роботом. В общем-то тут много вариантов, решу по ходу дела. Закончить проект надо успеть до окончания конкурса, те до 30.04.2012. Ну что ж, приступим!

Этап первый. Теория
Гугление по теме об автономной навигации чаще всего приводило к роботам с веб-камерами и обработкой сигнала на компе. Однако этот вариант не для меня, мой робот должен быть автономным. Значит будем разбираться сами.
1) Шасси
Чтобы не отвлекаться на мелочи, я решил взять готовое шасси от дешевого радиоуправляемого танка. Вынув все ненужные внутренности, я получил в свое распоряжение гусеничную платформу, пару моторчиков с редуктором и аккум на 4.8 вольт для питания моторчиков.
2) Глаза
Для определения расстояния до препятствий пока что буду использовать ультразвуковой сонар. По случаю я прикупил еще дальномер Sharp GP2Y0A02YK0F, однако диапазон 20-150см не очень мне подходит, хочется видеть препятствия ближе)
3) Мозги
Самое сложное для меня на данном этапе — определение местоположения. Робот должен в каждый момент времени четко понимать — где именно он находится и куда ему предстоит двигаться. Для этого надо точно определять пройденное расстояние и направление движения. Вот тут я еще не пришел к окончательному решению, пока что буду экспериментировать с электронным компасом и акселерометром. В дальнейшем может быть поставлю энкодеры на гусеницы — для этой цели я уже распотрошил две старые мышки =)

Этап второй. Учимся просто ездить

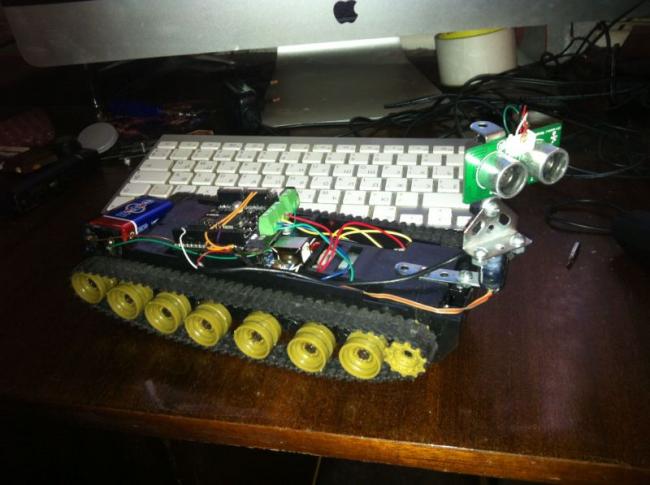

Разглядываем фотографию, видим следующие штуки:

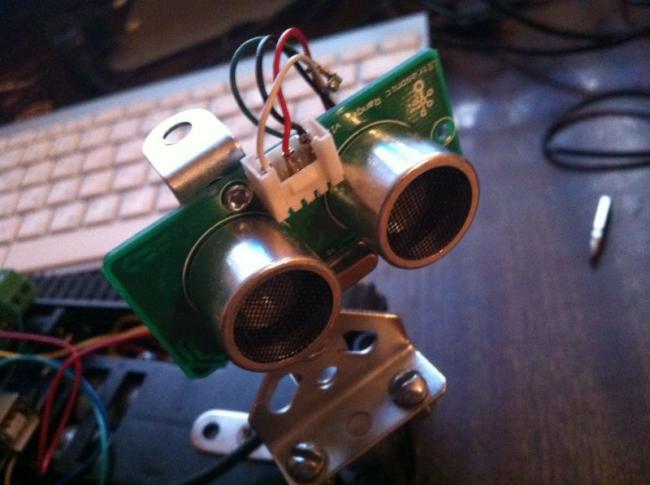

1) Сонар, закрепленный на серве. Серва типа HXT900, только без опозновательных знаков. Серва ужасная — заедают пластиковые шестеренки, наводится плохо, разваливается в буквальном смысле. Заменю при первой возможности.

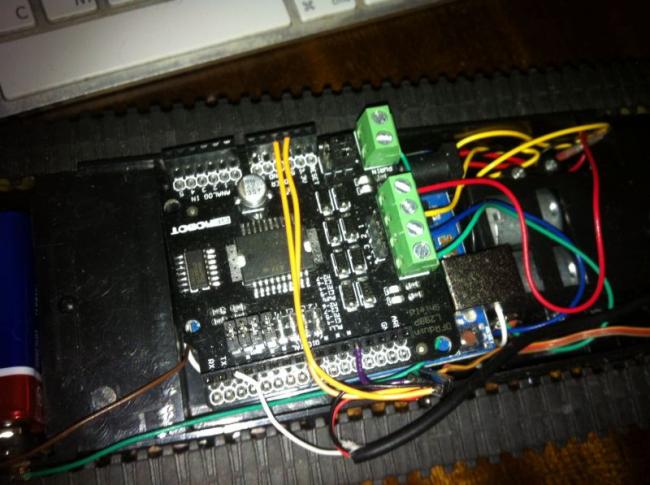

2) Ардуина с моторшилдом. Ну тут все просто.


Итого: робот ездит по прямой, крутит башкой по сторонам. Если встречает препятствие — поворачивает и едет в другую сторону.
Хотя на самом деле «по прямой» — это конечно не совсем правда :) Левая гусеница сильно отстает от правой — из-за этого робот ездит по дуге. Частично это компенсируется уменьшением скорости правого моторчика, но решение конечно так себе — надо придумать что с этим сделать.

Следующий этап — установка акселерометра и компаса, они прибудут ко мне завтра. Вот тогда-то и начнется самое веселье. Ждите продолжения :)
