ProtoShield

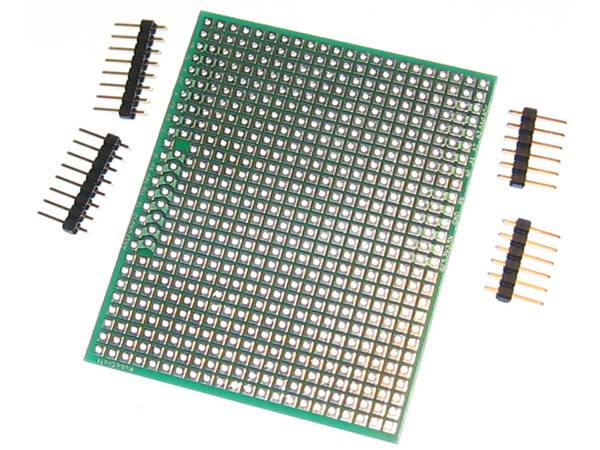

Протошилд — макетная плата для удобного и быстрого создания собственных плат расширения(shields) для Arduino/CraftDuino.

Выводы, предназначенные для подключения к Arduino/CraftDuino соответствующим образом подписаны
и соединены с соседними площадками.
Протошилд можно подключать к Ardunio/CraftDuino несколькими способами:

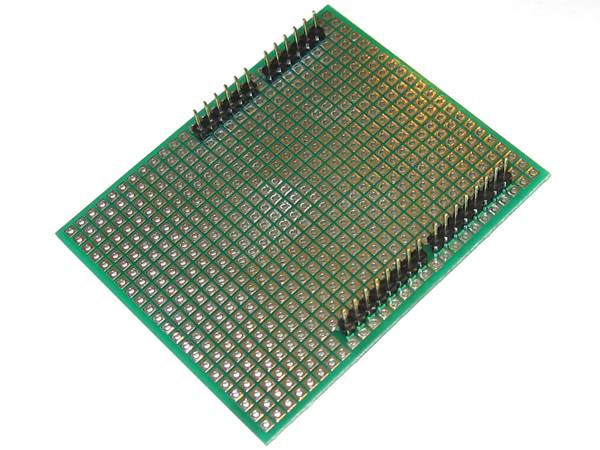

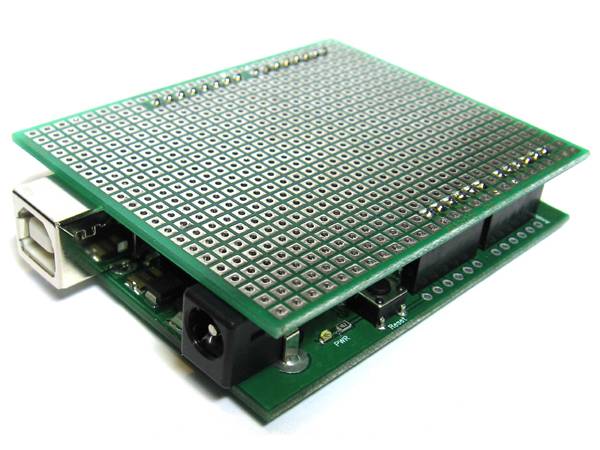

— через штырьевую PLD-вилку.

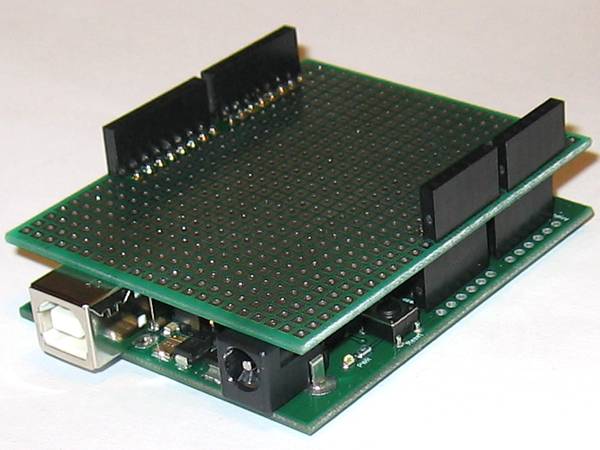

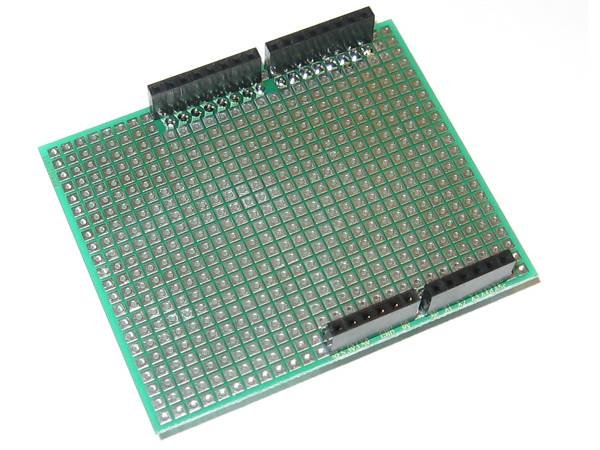

— подпаять не только штырьевую PLD-вилку, но и обычные пины (PBS-гнезда) на соседние площадки

, тем самым обеспечивая возможность подключения сверху следующего прото-шилда 😉

А можно соединять через пин-экстендеры — самое лучшее решение.

Обратите внимание, что для универсальности решения — оставлены площадки в области USB-разъёма. Их желательно не использовать, либо не забыть изолировать от USB-разъёма (будет достаточно простой изоленты ;).

Приобрести ProtoShield можно в нашем магазине 🙂


0 комментариев на «“ProtoShield”»

  1. Вот хочу сказать — плата очень замечательная. Я даже пожалел, что сразу не обратил на нее внимания.

    В своем проекте я разместил на ней дисплей, датчики температуры, влажности и давления, несколько кнопок и резисторов, GRS датчик — получился своеобразный метео шилд с GPS.
    Всем рекомендую — очень удобно использовать при тестировании своих мобильных проектов. Нету никаких болтающихся проводов. Все надежно запаяно и не отваливается.
    Беспаечная макетная плата неудобна, когда собранное устройство надо переносить с места на место, а ProtoShield просто идеально подходит.
    Даже ради размещения экрана и всей его разводки с регулятором яркости уже стоит ее прикупить.

    Ну это мое мнение – просто очень высоко оценил удобство 🙂 Скоро еще парочку куплю.
