Практическое программирование Arduino/CraftDuino - температурный 1-Wire датчик DS18S20

В продолжение темы 1-Wire рассмотрим температурный 1-Wire датчик — DS18S20 :)

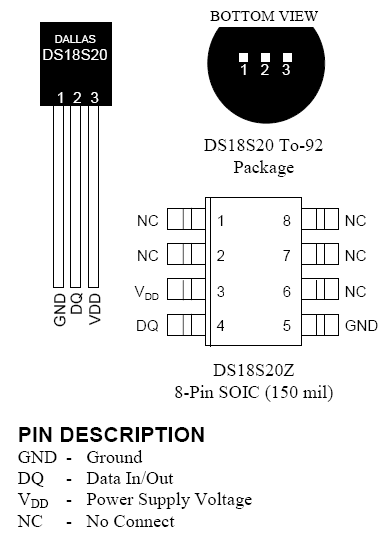

DS18S20 – высокоточный цифровой термометр с интерфейсом 1-Wire (High Precision 1-Wire Digital Thermometer) от DALLAS Semiconductor (Maxim).
Для подключения датчика достаточно двух проводов – линии данных и заземления;
питание элемента в этом случае называется «паразитным»/фантомным (Parasite power mode) и осуществляется по линии данных за счёт накопления энергии во встроенном конденсаторе во время высокого уровня напряжения
(не рекомендуется при температуре свыше +100 С из-за быстрого разряда конденсатора).


Нормальный режим питания (external supply), заключается в подключении к датчику источника питания (3V-5V).

В обоих случаях рекомендуется использовать подтягивающий резистор в 4.7k

Характеристики DS18S20:
Интерфейс 1-Wire
Измеряемая температура от -55 до +125 °C
Точность 0.5 °C в диапазоне от -10 до +85 °С
Температура считывается 9-ю битами данных
Время на конвертацию температуры — 750 ms (максимальное)

Как и любое 1-Wire устройство — каждый DS18S20 содержит уникальный 64-битный ROM
Первые 8 бит — код серии ( для DS18S20 код — 10h, а для DS18B20 — 28h ).
Затем 48 бит уникального номера, и в конце 8 бит CRC-кода.

Однако, самое интересное — данные о температуре хранятся в оперативной памяти(scratch-pad memory) датчика.

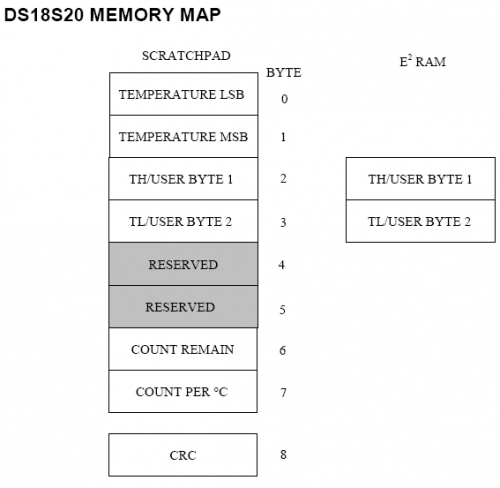

Память состоит из оперативной ROM и энергонезависимой EEPROM:

Первые два байта – содержат данные об измеренной температуре,
Третий и четвёртый байты хранят верхний (TH) и нижний (TL) пределы температуры.
Пятый и шестой – не используются.
Седьмой и восьмой – байты – счётчики – могут использоваться для более точного измерения температуры.
Девятый байт хранит CRC-код предыдущих восьми :)

Теперь осталось разобраться с тем – какие команды может выполнять этот датчик.

Кроме уже знакомых нам:
Поиск адресов — Search ROM [F0h]
Чтение адреса устройства — Read ROM [33h]
Выбор адреса — Match ROM [55h]
Игнорировать адрес — Skip ROM [CCh]

Добавились:

Поиск Тревоги — Alarm Search [ECh] – операция этой команды идентична операции поиска адресов [F0h], за исключением того, что в данном случае ответят только те датчики, у которых, при последнем измерении, температуры вышла за установленные пределы (выше TH или ниже TL).

И команды работы со scratch-pad memory:

Конвертировать температуру — Convert T [44h] – датчик произведёт измерение и запись данных о текущей температуре. Если ведущее устройство будет за этой командой слать тайм-слоты чтения, то пока конвертация не закончена — DS18S20 будет выдавать в линию «0», а после завершения конвертации «1».
Если датчик работает в режиме паразитного питания, то не позже 10 мкс после подачи команды устройство управления должно установить высокий уровень на шине на время продолжительности преобразование (не менее 750 ms)

Запись в память — Write Scratchpad [4Eh] – эта команда позволяет записать 3 байта в память датчику. Первый байт запишется в TH, второй в TL, а третий байт запишется в пятый байт памяти – у DS18S20 – он не используется, а у DS18B20 – это байт конфигурации

Чтение памяти — Read Scratchpad [BEh] – позволяет нам считать память датчика. В ответ на эту команду датчик вернёт 9 байт своей памяти, начиная с 0-го байта TEMPERATURE LSB и заканчивая восьмым – CRC.

Копировать память — Copy Scratchpad [48h] – датчик скопирует содержимое ОЗУ — TH и TL в EEPROM
Если датчик работает в режиме паразитного питания, то не позднее 10 мкс после подачи этой команды устройство управление должно установить высокий уровень на шине и поддерживать его в течении не менее 10ms.
Производители обещают, что EEPROM датчика DS18S20 должен выдержать минимум 50000 циклов перезаписи и будет хранить данные 10 лет при T = +55°C.


Повторная загрузка — Recall E2 [B8h] – загружает данные из EEPROM в ОЗУ. Эта операция выполняется автоматически, как только на датчик подаётся напряжение.

Вид электропитания датчика — Read Power Supply [B4h] – с помощью этой команды можно определить – какой вид питания использует датчик. Если датчик выставит на шине «0» — значит он использует паразитное питание. Если же датчик использует внешнее питание, то он ответит «1».

Теперь становится понятно, что нужно сделать, чтобы получить от датчика данные о температуре :)

После RESET-а и поиска устройств на линии 1-Wire, нужно выдать команду
0x44, чтобы запустить конвертацию температуры датчиком.
Подождать не менее 750 ms и выдать команду
0xBE, чтобы считать ОЗУ датчика.

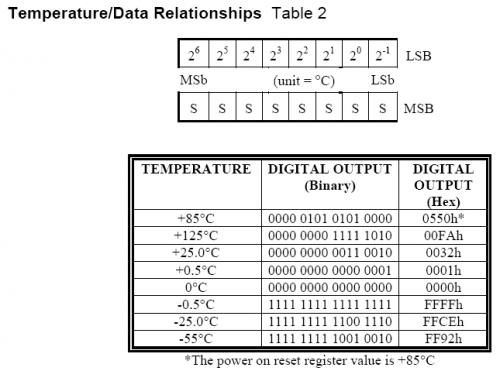

Данные о температуре будут в первых двух байтах.

Остаётся только сложить эти два байта, предварительно сдвинув старший байт на 8 бит влево:
TReading = (HighByte << 8) + LowByte;

Температуру получим просто разделив на 2 (шаг ведь в пол-градуса)
Tc_100 = TReading/2;


Однако, датчик ведь называется «высокоточный»! Поэтому предусмотрена процедура для получения более точных данных о температуре:
0. Считать данные с датчика: LSB, MSB, COUNT_REMAIN, COUNT_PER_C
1. Получить данные о температуре с точностью в пол-градуса. (Tc_100)
2. Уточнённые данные о температуре высчитываются по формуле:
Temperature = Tc_100 – 0.25 + (COUNT_PER_C - COUNT_REMAIN)/ COUNT_PER_C


Как помним, для работы с датчиками с интерфейсом 1-Wire можно использовать библиотеку Jim Studt-аOneWire. скачать

Соответственно, скетч для получения температуры от DS18S20 будет таким:

#include <OneWire.h>

/*
 * получаем температуру от DS18S20

 */

OneWire  ds(10);  // линия 1-Wire будет на pin 10

void setup(void)
{
  Serial.begin(9600);
}



void loop(void)
{
  byte i;
  byte present = 0;
  byte data[12];
  byte addr[8];

  if ( !ds.search(addr)) {
      Serial.print("No more addresses.\n");
      ds.reset_search();
      return;
  }

  Serial.print("R=");
  for( i = 0; i < 8; i++) {
    Serial.print(addr[i], HEX);
    Serial.print(" ");
  }

  if ( OneWire::crc8( addr, 7) != addr[7]) {
      Serial.print("CRC is not valid!\n");
      return;
  }

  if ( addr[0] != 0x10) {
      Serial.print("Device is not a DS18S20 family device.\n");
      return;
  }

  ds.reset();
  ds.select(addr);
  ds.write(0x44,1);         // запускаем конвертацию

  delay(1000);     // скорее всего достаточно 750ms
  // we might do a ds.depower() here, but the reset will take care of it.

  present = ds.reset();
  ds.select(addr);
  ds.write(0xBE);         // считываем ОЗУ датчика

  Serial.print("P=");
  Serial.print(present,HEX);
  Serial.print(" ");
  for ( i = 0; i < 9; i++) {           // обрабатываем 9 байт
    data[i] = ds.read();
    Serial.print(data[i], HEX);
    Serial.print(" ");
  }
  Serial.print(" CRC=");
  Serial.print( OneWire::crc8( data, 8), HEX);
  Serial.println();

  // высчитываем температуру :)
  int HighByte, LowByte, TReading, Tc_100;
  LowByte = data[0];
  Serial.print("LB= ");Serial.print(LowByte,HEX);
  HighByte = data[1];
  Serial.print(" HB= ");Serial.print(HighByte,HEX);
  TReading = (HighByte << 8) + LowByte;
  Tc_100 = TReading/2;
  Serial.print(" T = ");Serial.print(Tc_100);
  Serial.println();
}


Этот скетч можно опробовать даже не собирая схемы :)

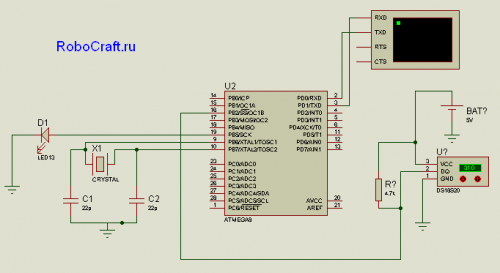

Элемент DS18S20 есть в базе протеуса, поэтому можно набросать схему в нём:

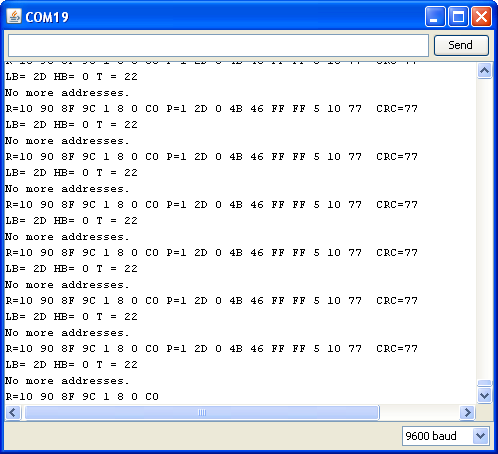

Загрузив в МК полученный после компиляции hex и запустив симуляцию увидим в окошке терминала:

Соответствующая температура выставляется на виртуальном датчике кнопками со стрелочками вверх и вниз.

А вот что будет в порту, если попробуем подключить реальный датчик DS18S20



Ссылки:
http://www.arduino.cc/playground/Learning/OneWire
  • 0
  • 3 января 2010, 12:57
  • admin

Комментарии (82)

RSS свернуть / развернуть
+
0
Жаль что библиотека OneWire не катит под последнюю arduino-0018
Побыстропу не пофиксить, нужно править либу.
avatar

SWAT

  • 21 февраля 2010, 19:19
+
0
или просто воспользоваться 0017 ;)
avatar

noonv

  • 21 февраля 2010, 20:39
+
+1
Как то не по фэншую :)
avatar

SWAT

  • 22 февраля 2010, 09:13
+
0
а на основании чего был сделан вывод, что библиотека не работает под 0018? :)
avatar

noonv

  • 22 февраля 2010, 10:37
+
0
Пробовал скомпилить, вывалилась ошибка.
Ошибка касательно digital_pin_to_port и т.п. что связано с пинами. Теперь работа с ними немного другая, поэтому старых структур просто нет (в этом то и ошибка).
Я конечно могу ошибаться, потому что предыдущие версии не видел, ибо обзавелся контроллером только на днях, поэтому заюзал сразу последнюю версию. Но порывшись в сурсах библиотек для дуины, пришел именно к такому выводу.
avatar

SWAT

  • 22 февраля 2010, 20:17
+
0
странно — сейчас специально проверил — под 0018 всё нормально скомпилировалось. Может просто версия самой библиотеки старая?
avatar

noonv

  • 22 февраля 2010, 20:26
+
0
Ну как бы скачал по ссылке в топике… Там последняя?
avatar

SWAT

  • 23 февраля 2010, 08:53
+
+1
попробуйте эту версию — robocraft.ru/files/library/OneWire.zip
avatar

noonv

  • 23 февраля 2010, 09:37
+
0
Вот эта уже под последние версии сделана. Скомпилилась нормально.
Жаль датчик у меня не DS18S20 а DS18B20 и этот пример не работает на нем, пишет всегда: No more addresses.
Спасибо за либу.
avatar

SWAT

  • 23 февраля 2010, 10:56
+
+1
На 18В20 всё должно работать. Проверьте подключение датчика. На паразитном питании у меня считывает температуру на 20-метровом кабеле и с нескольких датчиков.
avatar

boa

  • 25 февраля 2010, 15:26
+
0
Датчик работает, юзаю его нормально с другим скетчем. Дело в коде. Или вы тоже такой датчик юзаете и все ок?
avatar

SWAT

  • 25 февраля 2010, 17:50
+
+1
да, у меня 18В20.
Там кода то — 5 строк, где у вас вылетает :)

if ( !ds.search(addr)) {
      Serial.print("No more addresses.\n");
      ds.reset_search();
      return;
}


у меня это работает. Ошибка может только тут быть:
OneWire  ds(<b>10</b>);  // линия 1-Wire будет на pin 10

Больше мест не вижу.
avatar

boa

  • 25 февраля 2010, 17:54
+
0
Кстати, <b> внутри <code> тут не работает ;)
Да и закрытие тегов не отслеживается…
avatar

boa

  • 25 февраля 2010, 17:55
+
0
Ругается:


R=28 83 B0 B4 1 0 0 D6 Device is not a DS18S20 family device.
No more addresses.


Может здесь подругому нужно проверять на нашем датчике?


  if ( addr[0] != 0x10) {
      Serial.print("Device is not a DS18S20 family device.\n");
      return;
  }


Заккоментил это место, вроде прошло, но температуру показывает не правильно, на улице -23 а он мне -187 показывает.
Заменил расчет температуры на другой, из рабочего скетча:


  int HighByte, LowByte, TReading, Tc_100, SignBit, Whole, Fract;
  LowByte = data[0];
  HighByte = data[1];

   TReading = (HighByte << 8) + LowByte;
   SignBit = TReading & 0x8000;  // test most sig bit
   if (SignBit) // negative
   {
       TReading = (TReading ^ 0xffff) + 1; // 2's comp
   }
   Tc_100 = (6 * TReading) + TReading / 4;    // multiply by (100 * 0.0625) or 6.25

   Whole = Tc_100 / 100;  // separate off the whole and fractional portions
   Fract = Tc_100 % 100;

   Serial.print("Temperature: ");

   if (SignBit) // If its negative
   {
      Serial.print("-");
   }
   Serial.print(Whole);
   Serial.print(".");
   if (Fract < 10)
   {
      Serial.print("0");
   }
   Serial.print(Fract);
   Serial.print("\n");


И вуала, работает нормально :)
Но все же мне не нравится косяк на проверке… почему не определился датчик?
avatar

SWAT

  • 25 февраля 2010, 18:30
+
+1
Так это совсем другая ошибка :)
Да, для B20 надо так:
if (address[0] == 0x28)...
avatar

boa

  • 25 февраля 2010, 18:33
+
0
потому что это другая модель датчика, и у неё, разумеется, другой код серии ;)
avatar

admin

  • 25 февраля 2010, 18:37
+
+1
Всем спасибо за помощь. Вообщем я переписал код под оба датчика (надеюсь :) ), у меня работает.
Вот если кому интересно:


#include <OneWire.h>

/*
 * Получаем температуру от датчиков серии DS18x20
 */


// Поддерживаемые датчики
#define DS18S20_ID 0x10
#define DS18B20_ID 0x28


// Линия 1-Wire будет на pin 2
OneWire  ds(2);

void setup(void)  {
  Serial.begin(9600);
}


void loop(void) {
  byte i;
  byte present = 0;
  byte data[12];
  byte addr[8];

  if (!ds.search(addr)) {
      ds.reset_search();
      return;
  }

  if (OneWire::crc8( addr, 7) != addr[7]) {
      Serial.print("CRC is not valid!\n");
      return;
  }

  if (addr[0] != DS18S20_ID && addr[0] != DS18B20_ID) {
      Serial.print("Device is not a DS18x20 family device.\n");
      return;
  }

  ds.reset();
  ds.select(addr);

  // Запускаем конвертацию
  ds.write(0x44, 1);

  // Подождем...
  delay(1000);

  present = ds.reset();
  ds.select(addr);

  // Считываем ОЗУ датчика
  ds.write(0xBE);

   // Обрабатываем 9 байт
  for ( i = 0; i < 9; i++) {
    data[i] = ds.read();
  }

  // Высчитываем температуру :)
  int HighByte, LowByte, TReading, Tc_100, SignBit, Whole, Fract;
  LowByte = data[0];
  HighByte = data[1];

   TReading = (HighByte << 8) + LowByte;

   // Проверяем дубак там или нет
   SignBit = TReading & 0x8000;

   // Если на улице дубак :)
   if (SignBit) {
       TReading = (TReading ^ 0xffff) + 1;
   }

   // Умножаем на (100 * 0.0625) или 6.25
   Tc_100 = (6 * TReading) + TReading / 4;

   // Отделяем целые от дробных чисел
   Whole = Tc_100 / 100;
   Fract = Tc_100 % 100;

   Serial.print("Temperature: ");

   // Если на улице дубак напишем минус перед цифрами :)
   if (SignBit) {
      Serial.print("-");
   }

   Serial.print(Whole);
   Serial.print(".");

   if (Fract < 10) {
      Serial.print("0");
   }

   Serial.print(Fract);
   Serial.print("\n");
}
avatar

SWAT

  • 25 февраля 2010, 18:57
+
0
Работает с DS18B20. Спасибо.
Не подскажете, где найти простую программу для фиксации показаний датчика в файле компьютера?
Каким образом можно считывать температуру на 20-метровом кабеле и с нескольких датчиков?
avatar

velvol

  • 3 марта 2010, 14:09
+
0
На счет проги не знаю, помоему проще самому накидать в этом случае.
А в кабеле сколько жил? :)
avatar

SWAT

  • 3 марта 2010, 17:53
+
0
Три жилы. 10 датчиков.
avatar

velvol

  • 4 марта 2010, 09:46
+
0
Тут нужно углублятся в OneWire интерфейс. Я честно говоря не знаю, поддерживает ли он последовательное/параллельное подключение девайсов.
avatar

SWAT

  • 4 марта 2010, 09:56
+
+1
Где-то читал, что DS18B20 можно вешать параллельно на кабель и опрашивать любой по их уникальному адресу.
Для этого надо в программе заранее считать адреса всех датчиков на кабеле и тогда опрашивать любой.
avatar

velvol

  • 4 марта 2010, 10:28
+
+1
На то он и 1wire :) Можно вешать кучу датчиков и даже разных. И термометр и гигрометр и iButton и чёрта в ступе :)

www.maxim-ic.com/products/1-wire/images/1wiremain.gif
avatar

boa

  • 4 марта 2010, 14:02
+
0
программку можно накидать самостоятельно — на любом языке программирования.
Причём, можно не просто сохранять в файл, а и выкладывать на сайт(используется скрипт на питоне) :)
avatar

noonv

  • 3 марта 2010, 18:11
+
0
Выкладывать на сайт — этим наверно воспользуюсь позже. Тем более, имеется готовое решение.
Пробую управлять с помощью Wiring. Для начала хватает. Да, и на сайтах много готовых программ.
В каких случаях может потребоваться Питон? Когда без него не обойтись?

avatar

velvol

  • 4 марта 2010, 10:21
+
0
обойтись можно — если предпочитаете программировать на чём-то другом ;)
Я просто уточнил, что в примере (для опрашивания COM-порта ардуины со стороны ПК) используется скрипт на питоне.
avatar

noonv

  • 4 марта 2010, 10:31
+
+1
Для опрашивания COM-порта можно использовать www.processing.org
Он позволит, при желании, и в файл сохранить, и графику нарисовать.
И ноги у них растут из одного места — Wiring/Arduino IDE/Processing…
avatar

vvvictor

  • 10 марта 2010, 07:09
+
0
разумеется можно — просто там ближе к java :)
avatar

noonv

  • 10 марта 2010, 10:19
+
+1
Дома поподробнее еще гляну эту статью… Вообще с данным датчиком делал термометр на Arduino Duemilanove — про CraftDuino, к сожалению, только вчера узнал… Делал вывод на сборку из 4-х семисегментников… Если кому интересно — могу, в принципе, выложить…
avatar

vvvictor

  • 10 марта 2010, 07:17
+
0
конечно интересно! выкладывайте :)
avatar

noonv

  • 10 марта 2010, 10:20
+
+1
Надеюсь Вы простите новичка за сжатость изложения…
В конструкции использован четырехразрядный моноблочный семисегментный индикатор с десятичными точками CA04-41SRWA от Kingbright. Разряды выполнены по схеме с общим анодом так же 2 старших разряда объединены между собой катодами сегментов и так же 2 младших.
Для реализации схемы все соответствующие катоды были объединены между собой в результате чего для целей индикации было задействованно 12(1-8 сегменты с точками 9-12 разряды) цифровых «портов». И 1(0) порт был использован под чтение с датчика…

Для операций была утянута библиотека DallasTemperature, Найденная дрейфовым поиском по родному сайту Arduino…

Дальше, собственно, используя 2 таймер и прерывание от данного таймера по переполнению была реализованна классическая схема динамической индикации.

#include <avr/interrupt.h>
#include <DallasTemperature.h>

int rdigs[] = {9, 10, 11, 12};
int rsegs[] = { 1, 2, 3, 4, 5, 6, 7, 8};
bool digits[15][8] = {
  {1, 1, 1, 1, 1, 1, 0, 0},  //0
  {0, 1, 1, 0, 0, 0, 0, 0},  //1
  {1, 1, 0, 1, 1, 0, 1, 0},  //2
  {1, 1, 1, 1, 0, 0, 1, 0},  //3
  {0, 1, 1, 0, 0, 1, 1, 0},  //4
  {1, 0, 1, 1, 0, 1, 1, 0},  //5
  {1, 0, 1, 1, 1, 1, 1, 0},  //6
  {1, 1, 1, 0, 0, 0, 0, 0},  //7
  {1, 1, 1, 1, 1, 1, 1, 0},  //8
  {1, 1, 1, 1, 0, 1, 1, 0},  //9
  {0, 0, 0, 0, 0, 0, 0, 0},  //none
  {0, 0, 0, 0, 0, 0, 1, 0},  //-
  {1, 0, 0, 1, 1, 1, 1, 1},  //E.
  {0, 0, 0, 0, 1, 0, 1, 1},  //r.
  {1, 1, 1, 1, 1, 1, 0, 1}   //0.
};
int cdigit = 0;
int odigit = 0;
int displ[] = {0, 8, 4, 9};

DallasTemperature tempSensor;

void displayTemperature(float term);
void cleardisplay();
void displayErr(int err);


// Подпрограмма прерывания
ISR(TIMER2_OVF_vect) {
//  return;
  int dig;
  if(cdigit < 0 || cdigit > 3) cdigit = 0;
  digitalWrite(rdigs[odigit], LOW);
  dig = abs(displ[cdigit]);
  if(displ[cdigit] < 0) digits[dig][7] = 1;
  else digits[dig][7] = 0;
  for(int i = 0; i < 8; i++) digitalWrite(rsegs[i], !(digits[dig][i]));
  digitalWrite(rdigs[cdigit], HIGH);
  odigit = cdigit;
  cdigit++;
  TCNT2 = 0;
}

void setup() {
  for(int i = 0; i<4; i++) {
    pinMode(rdigs[i], OUTPUT);
    digitalWrite(rdigs[i], LOW);
  }
  for(int i = 0; i<8; i++) {
    pinMode(rsegs[i], OUTPUT);
    digitalWrite(rsegs[i], LOW);
  }
  //Установка делителей таймера
  TCCR2A = 0;
  TCCR2B |= 1<<CS22;
  TCCR2B &= ~((1<<CS21) | (0<<CS20));
  TCCR2B &= ~((1<<WGM21) | (1<<WGM20));
  //Timer2 Overflow Interrupt Enable
  TIMSK2 |= 1<<TOIE2;
  //reset timer
  TCNT2 = 0;
  cleardisplay();
  tempSensor.begin(0);
}

void loop() {
  byte i;
  byte present = 0;
  byte addr[8];

  switch(tempSensor.isValid()) {
        case 1:
            //Invalid CRC
            displayErr(-1);
            tempSensor.reset(); // Attempts to redetect IC
            return;
        case 2:
            //Not a valid device
            displayErr(-2);
	    tempSensor.reset(); // Attempts to redetect IC
            return;
  }
  displayTemperature(tempSensor.getTemperature());
}

void displayTemperature(float term) {
  int bdis[4] = {10, 10, 10, 10};
  int cycle;
  int temp = 100*abs(term);

  cycle = 2;
  while(temp > 0) {
    for(int i=0; i<3; i++) bdis[i] = bdis[i+1];
    bdis[3] = temp % 10;
    if(cycle==0) {
      if(bdis[3]==0) bdis[3] = -14;
      else bdis[3] *= -1;
    }
    temp /= 10;
    cycle--;
  }
  if(term<0) {
    for(int i=0; i<3; i++) bdis[i] = bdis[i+1];
    bdis[3] = 11;
    if(cycle==0) bdis[3] *= -1;
  }
  for(int i=0; i<4; i++) displ[i] = bdis[i];
}


void cleardisplay() {
  for(int i=0; i<4; i++) displ[i] = 10;
}

void displayErr(int err) {
  displ[0] = err;
  displ[1] = -13;
  displ[2] = -13;
  displ[3] = -12;
}


Как мне кажется — наименования переменных и функций говорят сами за себя, но если есть вопросы — отвечу…
avatar

vvvictor

  • 10 марта 2010, 18:00
+
0

avatar

vvvictor

  • 10 марта 2010, 18:05
+
0
большое спасибо! хотя, такой подробный комментарий лучше было бы оформить в виде отдельной статьи ;)
avatar

noonv

  • 10 марта 2010, 18:07
+
+1
Попробую попозже оформить статьей…
avatar

vvvictor

  • 10 марта 2010, 18:12
+
0
Извиняюсь — накосячил с картинками, надеюсь администрация поправит…
avatar

vvvictor

  • 10 марта 2010, 18:08
+
0
Спасибо за пример, давно уже искал аналогичное. Только при компилировании появляются ошибки:
ошибка: нет подходящей функции для вызова ‘DallasTemperature::DallasTemperature()’/usr/share/arduino/libraries/DallasTemperature/DallasTemperature.h:62: замечание: претенденты: DallasTemperature::DallasTemperature(OneWire*)

/usr/share/arduino/libraries/DallasTemperature/DallasTemperature.h:59: замечание:              DallasTemperature::DallasTemperature(const DallasTemperature&)

 In function ‘void setup()’:
 In function ‘void loop()’:


Библиотеку DallasTemperature.h установил и проверил, а в этом примере ошибка почему то.
Еще нигде ничего не нашел про библиотеку
#include <avr/interrupt.h>
Её нужно отдельно устанавливать или она уже предустановлена?
avatar

aspire89

  • 4 апреля 2010, 22:07
+
+2
aspire89
Библиотека должна находиться:
{arduinoinstalldir}/hardware/libraries/DallasTemperature/
Когда положите ее на место она станет доступна из ArduinoIDE через Sketch->Import Library->DallasTemperature
Для понимания работы с библиотеками ArduinoIDE глянь тут

#include <avr/interrupt.h> идет в составе avr-gcc и WinAvr и информацию по работе с ней лучше черпать на сайте Atmel и avr-libc
avatar

vvvictor

  • 5 апреля 2010, 06:38
+
+1
Посмотрел еще на всякий случай в Ubuntu 9.10 — пакеты avr-gcc и avr-libc идут раздельно и, если мне не изменяет мой склероз, при установке avr-gcc второй пакет зависиммостями не прихватывается и его приходится устанавливать отдельно…
avatar

vvvictor

  • 5 апреля 2010, 07:06
+
+1
Спасибо, разобрался. Проблема была в следующем. У меня была установлена библиотека DallasTemperature.h, но не та которая выложена выше и после замены все запускается.
avatar

aspire89

  • 5 апреля 2010, 10:51
+
+1
Только индикатор у меня с общим катодом. И если я правильно понимаю, то мне нужно все значения HIGH заменить на LOW и наоборот?
avatar

aspire89

  • 5 апреля 2010, 11:52
+
+2
Да. Где в программе напрямую указаны LOW и HIGH — «проинвертировать» их и в таблице digits 0 и 1 поменять…
Либо дождаться вечера — постараюсь сегодня вечерком программку рихтануть чтоб указывать только в одном месте тип включения индикатора…
avatar

vvvictor

  • 5 апреля 2010, 12:05
+
0
Спасибо огромное. Также если не трудно прокомментируйете пожалуйста эти строчки:
int cdigit = 0;
int odigit = 0;
int displ[] = {0, 8, 4, 9};
avatar

aspire89

  • 5 апреля 2010, 12:10
+
+2
int cdigit = 0; — разряд индикатора обрабатываемый в текущем цикле обработки
int odigit = 0; — разряд индикатора обработанный в прошлом цикле обработки
int displ[] = {0, 8, 4, 9}; — собственно массив куда записана информация для отображения на дисплей… 0 8 4 9 — начальная инициализация, от балды, пока писал саму индикацию — проверял, что правильно отображается… В него записывается порядковый номер элемента из таблицы digits. Если в данном разряде надо отобразить точку — то записывается отрицательное значение… например при
{7,7,7,7} на экране будет 7777, а при {-7,-7,-7,-7} на экране будет 7.7.7.7.
avatar

vvvictor

  • 5 апреля 2010, 12:45
+
+1
int displ[] = {0, 8, 4, 9} должно отобразиться на дисплее как 9480…

void displayErr(int err) {
displ[0] = err;
displ[1] = -13;
displ[2] = -13;
displ[3] = -12;
}
Отображает E.r.r.{err} при текущем размере digits [15][8] — err не должно быть больше 14…

Писал то программульку чисто для себя — поэтому проверки на ошибки отсутствуют…
avatar

vvvictor

  • 5 апреля 2010, 13:02
+
+1
Да, и еще — как понимаете -0 — это нонсенс — посему 14 элемент массива digits как раз и предназначен чтоб можно было 0. отобразить на дисплее…
avatar

vvvictor

  • 5 апреля 2010, 13:19
+
+2
Да, и еще — как понимаете -0 — это нонсенс — посему 14 элемент массива digits как раз и предназначен чтоб можно было 0. отобразить на дисплее…

Т.е. для отображения 0.25 надо заполнить displ[] = {5, 2, -14, 10}
avatar

vvvictor

  • 5 апреля 2010, 13:25
+
+1
Вчера вечером руки не дошли. Быстренько поправил сидя на работе…
Вобщем, если нигде ничего не пропустил — должно все нормально работать. Для индикаторов с общим катодом надо снять комментарий со строчки
#define OKAT

#include <avr/interrupt.h>
#include <DallasTemperature.h>

//Снять комментарий для индикаторов с общим катодом
//#define OKAT

bool LLOW = LOW;
bool HHIGH = HIGH;

int rdigs[] = {9, 10, 11, 12};
int rsegs[] = { 1, 2, 3, 4, 5, 6, 7, 8};
bool digits[15][8] = {
  {1, 1, 1, 1, 1, 1, 0, 0},  //0
  {0, 1, 1, 0, 0, 0, 0, 0},  //1
  {1, 1, 0, 1, 1, 0, 1, 0},  //2
  {1, 1, 1, 1, 0, 0, 1, 0},  //3
  {0, 1, 1, 0, 0, 1, 1, 0},  //4
  {1, 0, 1, 1, 0, 1, 1, 0},  //5
  {1, 0, 1, 1, 1, 1, 1, 0},  //6
  {1, 1, 1, 0, 0, 0, 0, 0},  //7
  {1, 1, 1, 1, 1, 1, 1, 0},  //8
  {1, 1, 1, 1, 0, 1, 1, 0},  //9
  {0, 0, 0, 0, 0, 0, 0, 0},  //none
  {0, 0, 0, 0, 0, 0, 1, 0},  //-
  {1, 0, 0, 1, 1, 1, 1, 1},  //E.
  {0, 0, 0, 0, 1, 0, 1, 1},  //r.
  {1, 1, 1, 1, 1, 1, 0, 1}   //0.
};
int cdigit = 0;
int odigit = 0;
int displ[] = {0, 8, 4, 9};

DallasTemperature tempSensor;

void displayTemperature(float term);
void cleardisplay();
void displayErr(int err);


// Подпрограмма прерывания
ISR(TIMER2_OVF_vect) {
//  return;
  int dig;
  if(cdigit < 0 || cdigit > 3) cdigit = 0;
  digitalWrite(rdigs[odigit], LLOW);
  dig = abs(displ[cdigit]);
#ifdef OKAT
  if(displ[cdigit] < 0) digits[dig][7] = 0;
  else digits[dig][7] = 1;
#else
  if(displ[cdigit] < 0) digits[dig][7] = 1;
  else digits[dig][7] = 0;
#endif
  for(int i = 0; i < 8; i++) digitalWrite(rsegs[i], !(digits[dig][i]));
  digitalWrite(rdigs[cdigit], HHIGH);
  odigit = cdigit;
  cdigit++;
  TCNT2 = 0;
}

void setup() {
  int i;
#ifdef OKAT
  int j;
  LLOW = HIGH;
  HHIGH = LOW;
  for(i=0; i<15; i++) {
   for(j=0; j<8; j++) {
     if(digits[i][j]==0) digits[i][j]=1;
     else digits[i][j]=0;
   }
  }
#endif
  for(i=0; i<4; i++) {
    pinMode(rdigs[i], OUTPUT);
    digitalWrite(rdigs[i], LLOW);
  }
  for(i=0; i<8; i++) {
    pinMode(rsegs[i], OUTPUT);
    digitalWrite(rsegs[i], LLOW);
  }
  //Установка делителей таймера
  TCCR2A = 0;
  TCCR2B |= 1<<CS22;
  TCCR2B &= ~((1<<CS21) | (0<<CS20));
  TCCR2B &= ~((1<<WGM21) | (1<<WGM20));
  //Timer2 Overflow Interrupt Enable
  TIMSK2 |= 1<<TOIE2;
  //reset timer
  TCNT2 = 0;
  cleardisplay();
  tempSensor.begin(0);
}

void loop() {
  byte i;
  byte present = 0;
  byte addr[8];

  switch(tempSensor.isValid()) {
        case 1:
            //Invalid CRC
            displayErr(-1);
            tempSensor.reset(); // Attempts to redetect IC
            return;
        case 2:
            //Not a valid device
            displayErr(-2);
            tempSensor.reset(); // Attempts to redetect IC
            return;
  }
  displayTemperature(tempSensor.getTemperature());
}

void displayTemperature(float term) {
  int bdis[4] = {10, 10, 10, 10};
  int cycle;
  int temp = 100*abs(term);

  cycle = 2;
  while(temp > 0) {
    for(int i=0; i<3; i++) bdis[i] = bdis[i+1];
    bdis[3] = temp % 10;
    if(cycle==0) {
      if(bdis[3]==0) bdis[3] = -14;
      else bdis[3] *= -1;
    }
    temp /= 10;
    cycle--;
  }
  if(term<0) {
    for(int i=0; i<3; i++) bdis[i] = bdis[i+1];
    bdis[3] = 11;
    if(cycle==0) bdis[3] *= -1;
  }
  for(int i=0; i<4; i++) displ[i] = bdis[i];
}


void cleardisplay() {
  for(int i=0; i<4; i++) displ[i] = 10;
}

void displayErr(int err) {
  displ[0] = err;
  displ[1] = -13;
  displ[2] = -13;
  displ[3] = -12;
}


Вообще, как идея, надо попробовать сделать автоматическое определение типа индикатора… Если в ближайшее время дойдут руки — попробую…
avatar

vvvictor

  • 6 апреля 2010, 08:03
+
+1
собственно сама идея в следующем:
допустим мы включаем диод между 0 и 1 портами
0 порт в статусе INPUT
1 в статусе OUTPUT
при включении 0-К 1-А вне зависимости от состояния порта 1 — с нулевого должна читаться HIGH.
при включении 0-А 1-К при состоянии 1 LOW на 0 должно считаться LOW, а при HIGH — HIGH…

Соответственно, если я не ошибся — в функции setup можно проверить поведение индикатора, допустим между rdigs[0] и rsegs[0] и провести соответствующие изменения переменных, которые сейчас у меня сделаны за счет директив препроцессора…
avatar

vvvictor

  • 6 апреля 2010, 08:22
+
0
Спасибо огромное. Теперь на индикаторах отображаются правильные цифры, но так и не смог разобрать температуру. Попробовал запустить пример из архива библиотеки:
#include <DallasTemperature.h>

DallasTemperature tempSensor; // You may instantiate as many copies as you require.

void setup(void) {
 // initialize inputs/outputs
 // start serial port
 Serial.begin(9600);
 tempSensor.begin(12); // Data wire is plugged into port 12 on the Arduino
 Serial.println("Dallas Temperature IC Control Library 1.0. Miles Burton");
}

void loop(void) {

   // Ask the library whether the device is valid
   switch(tempSensor.isValid())
   {
       case 1:
           Serial.println("Invalid CRC");
                 tempSensor.reset(); // Attempts to redetect IC
           return;
       case 2:
           Serial.println("Not a valid device");
                 tempSensor.reset(); // Attempts to redetect IC
           return;
   }

 // getTemperature returns a float.

 Serial.print(tempSensor.getTemperature());
 Serial.print("C");
 Serial.println();
 Serial.print(DallasTemperature::toFahrenheit(tempSensor.getTemperature())); // Use the inbuild Celcius to Fahrenheit conversion. Returns a float
 Serial.print("F");
 Serial.println();
}

Выдает сообщение Invalid CRC, хотя написано, что датчик DS1820 поддерживается. Есть возможность проверить DS18B20, как попробую, так отпишусь.
avatar

aspire89

  • 6 апреля 2010, 15:09
+
+1
Тут я тебе ничего не подскажу — у меня нет эксперементальной базы — посмотреть неначем… Тут только доки вычитывать и библиотеку проверять, липо поискать версию посвежее…
avatar

vvvictor

  • 6 апреля 2010, 16:39
+
0
Пока решил вывести температуру с ЦП.
На индикаторы для проверки вывожу 1 2 3 4:
void loop() {
   displ[0] = 1;
   displ[1] = 2;
   displ[2] = 3;
   displ[3] = 4;
}
Работает отлично.
Написал приложение на питоне для передачи температуры, в ардуино получаю значение следующим образом:
void setup() {
	Serial.begin(9600);
}

void loop() {
	if (Serial.available() > 0) {
		incomingByte = Serial.read();
		Serial.print(incomingByte, BYTE);
        }
}
В serial monitor вижу значение температуры. Но вместо 1 2 3 4 уже отображается '1 (зеркальная 9) 9 4. Только закомментирую все, что связано с serial и на индикаторах 1 2 3 4.
Вот весь код:
#include <avr/interrupt.h>

//Снять комментарий для индикаторов с общим катодом
#define OKAT

bool LLOW = LOW;
bool HHIGH = HIGH;

int incomingByte = 0;

int rdigs[] = {12, 11, 10, 9};
int rsegs[] = { 6, 2, 7, 4, 5, 1, 3, 8};
bool digits[15][8] = {
  {1, 1, 1, 1, 1, 1, 0, 0},  //0
  {0, 1, 1, 0, 0, 0, 0, 0},  //1
  {1, 1, 0, 1, 1, 0, 1, 0},  //2
  {1, 1, 1, 1, 0, 0, 1, 0},  //3
  {0, 1, 1, 0, 0, 1, 1, 0},  //4
  {1, 0, 1, 1, 0, 1, 1, 0},  //5
  {1, 0, 1, 1, 1, 1, 1, 0},  //6
  {1, 1, 1, 0, 0, 0, 0, 0},  //7
  {1, 1, 1, 1, 1, 1, 1, 0},  //8
  {1, 1, 1, 1, 0, 1, 1, 0},  //9
  {0, 0, 0, 0, 0, 0, 0, 0},  //none
  {0, 0, 0, 0, 0, 0, 1, 0},  //-
  {1, 0, 0, 1, 1, 1, 1, 1},  //E.
  {0, 0, 0, 0, 1, 0, 1, 1},  //r.
  {1, 1, 1, 1, 1, 1, 0, 1}   //0.
};
int cdigit = 0;
int odigit = 0;
int displ[] = {0, 8, 4, 9};

// Подпрограмма прерывания
ISR(TIMER2_OVF_vect) {
//  return;
  int dig;
  if(cdigit < 0 || cdigit > 3) cdigit = 0;
  digitalWrite(rdigs[odigit], LLOW);
  dig = abs(displ[cdigit]);
#ifdef OKAT
  if(displ[cdigit] < 0) digits[dig][7] = 0;
  else digits[dig][7] = 1;
#else
  if(displ[cdigit] < 0) digits[dig][7] = 1;
  else digits[dig][7] = 0;
#endif
  for(int i = 0; i < 8; i++) digitalWrite(rsegs[i], !(digits[dig][i]));
  digitalWrite(rdigs[cdigit], HHIGH);
  odigit = cdigit;
  cdigit++;
  TCNT2 = 0;
}

void setup() {
  int i;
#ifdef OKAT
  int j;
  LLOW = HIGH;
  HHIGH = LOW;
  for(i=0; i<15; i++) {
   for(j=0; j<8; j++) {
     if(digits[i][j]==0) digits[i][j]=1;
     else digits[i][j]=0;
   }
  }
#endif
  for(i=0; i<4; i++) {
    pinMode(rdigs[i], OUTPUT);
    digitalWrite(rdigs[i], LLOW);
  }
  for(i=0; i<8; i++) {
    pinMode(rsegs[i], OUTPUT);
    digitalWrite(rsegs[i], LLOW);
  }
  //Установка делителей таймера
  TCCR2A = 0;
  TCCR2B |= 1<<CS22;
  TCCR2B &= ~((1<<CS21) | (0<<CS20));
  TCCR2B &= ~((1<<WGM21) | (1<<WGM20));
  //Timer2 Overflow Interrupt Enable
  TIMSK2 |= 1<<TOIE2;
  //reset timer
  TCNT2 = 0;
  cleardisplay();

  Serial.begin(9600);
}

void loop() {

    if (Serial.available() > 0) {
		// read the incoming byte:
		incomingByte = Serial.read();
                Serial.print(incomingByte, BYTE);
    }

    displ[0] = 1;
    displ[1] = 2;
    displ[2] = 3;
    displ[3] = 4;
}

void cleardisplay() {
  for(int i=0; i<4; i++) displ[i] = 10;
}
Даже не знаю в чем может быть проблема.
avatar

aspire89

  • 6 апреля 2010, 20:29
+
+1
Попробуй:
// Подпрограмма прерывания
ISR(TIMER2_OVF_vect, , ISR_BLOCK ISR_NAKED) {
//  return;
  int dig;

  cli();

  if(cdigit < 0 || cdigit > 3) cdigit = 0;
  digitalWrite(rdigs[odigit], LLOW);
  dig = abs(displ[cdigit]);
#ifdef OKAT
  if(displ[cdigit] < 0) digits[dig][7] = 0;
  else digits[dig][7] = 1;
#else
  if(displ[cdigit] < 0) digits[dig][7] = 1;
  else digits[dig][7] = 0;
#endif
  for(int i = 0; i < 8; i++) digitalWrite(rsegs[i], !(digits[dig][i]));
  digitalWrite(rdigs[cdigit], HHIGH);
  odigit = cdigit;
  cdigit++;
  TCNT2 = 0;

  //
  reti()

}
avatar

vvvictor

  • 7 апреля 2010, 07:17
+
+1
Проблема может быть в работе с прерываниями…
avatar

vvvictor

  • 7 апреля 2010, 07:25
+
0
Ругалось на этой строчке:
ISR(TIMER2_OVF_vect, , ISR_BLOCK ISR_NAKED) {
исправил на:
ISR(TIMER2_OVF_vect, ISR_BLOCK ISR_NAKED) {
компилируется, но проблема осталась.
avatar

aspire89

  • 7 апреля 2010, 08:10
+
+1
Проверил вчера дома — да проблемка присутствует… Причем начинается с Serial.begin();…
Судя по HardwareSerial.cpp — надо копать в сторону приоритетов и маскирования прерываний… Вобщем читать доку по камушку…
avatar

vvvictor

  • 8 апреля 2010, 10:11
+
0
Спасибо огромное за помощь, без Вас мне не прикрутить было бы 4 семисегментных индикатора. В планах приобретение LCD дисплея. Может кто нибудь посоветует какой лучше выбрать?
avatar

aspire89

  • 8 апреля 2010, 13:24
+
0
Подключил TFT WF43BTIBED0…
Но эксперименты еще не закончены…
Посему подробности позже…
avatar

vvvictor

  • 14 октября 2010, 08:24
+
0
img689.imageshack.us/i/snc00069b.jpg/

Если кого заинтересует — подробности постараюсь сделать позже…
avatar

vvvictor

  • 26 марта 2011, 23:15
+
0
Нашел статью про прерывания, может кому нибудь пригодится community.livejournal.com/ru_arduino/16056.html
avatar

aspire89

  • 9 апреля 2010, 16:23
+
0
здравствуйте, купил датчик DS18B20… ds.search(addr) возвращает все время 0… схему проверял несколько раз… как можно проверить работоспособность датчика?? в чем может быть проблема?
avatar

vans239

  • 7 мая 2010, 00:36
+
0
там же вся схема — это четыре проводка и резистор О_о
и что значит возвращает 0?
avatar

noonv

  • 7 мая 2010, 11:04
+
0
в том то и проблема
if (!ds.search(addr)) {
      ds.reset_search();
      return;
}

происходит цикл в это ифе. то есть arduino не видит датчик.
avatar

vans239

  • 7 мая 2010, 12:04
+
0
попробуйте проверить схему подключения на ключе-таблетке iButton
avatar

noonv

  • 7 мая 2010, 14:16
+
0
Спасибо за помощь, я так и не понял, что было не так, но сейчас заработало.
avatar

vans239

  • 8 мая 2010, 09:33
+
0
Как подключить библиотеку Onewire?
avatar

Alexandr

  • 26 декабря 2010, 14:45
+
0
1. распаковать
2. поместить директорию библиотеки в библиотечную директорию Arduino IDE (\hardware\libraries\) или создать в папке своих скетчей такую же библиотеку libraries и поместить её туда
3. перезапустить IDE

см. Программирование Arduino — создание своей библиотеки.
avatar

noonv

  • 26 декабря 2010, 14:52
+
0
Есть неплохая библиотека предназначенная как раз для работы с датчиками компании dallas milesburton.com/index.php?title=Dallas_Temperature_Control_Library#Latest поддерживает следующие модели
DS18B20
DS1822
DS18S20*
DS1820

а пример кода выглядит так

#include <OneWire.h>
#include <DallasTemperature.h>

// Data wire is plugged into pin 2 on the Arduino
#define ONE_WIRE_BUS 2

// Setup a oneWire instance to communicate with any OneWire devices (not just Maxim/Dallas temperature ICs)
OneWire oneWire(ONE_WIRE_BUS);

// Pass our oneWire reference to Dallas Temperature.
DallasTemperature sensors(&oneWire);

void setup(void)
{
  // start serial port
  Serial.begin(9600);
  Serial.println("Dallas Temperature IC Control Library Demo");

  // Start up the library
  sensors.begin();
}


void loop(void)
{
  // call sensors.requestTemperatures() to issue a global temperature
  // request to all devices on the bus
  Serial.print("Requesting temperatures...");
  sensors.requestTemperatures(); // Send the command to get temperatures
  Serial.println("DONE");

  Serial.print("Temperature for Device 1 is: ");
  Serial.print(sensors.getTempCByIndex(0)); // Why "byIndex"? You can have more than one IC on the same bus. 0 refers to the first IC on the wire

}


тут видно что это по сути обертка над библиотекой onewire, и здесь нет необходимости побитно разбирать ответ чтобы узнать температуру
avatar

cradleguard

  • 28 декабря 2010, 22:49
+
0
Привет всем! Есть три датчика DS18B20, все сидят на одной линии. Как получать температуру с трёх? Может кто привести пример кода? Помогите пожалста, сам допереть не могу.
avatar

Siroc-co

  • 10 января 2011, 22:51
+
+1
Можете воспользоваться кодом из примера который я привел выше. Там собственно запрашиваются все датчики висящие на одной линии.А вот эта строчка
Serial.print(sensors.getTempCByIndex(0));

собственно выводит показания первого из датчиков, а если подставите вместо нуля 1 или 2 то получите значения со второго или третьего датчика. В примере из основной статьи тоже производится поиск по всем устройствам на линии.Можно взять от туда.
avatar

cradleguard

  • 11 января 2011, 11:59
+
0
Спасибо за содержательный ответ.
avatar

Siroc-co

  • 11 января 2011, 18:59
+
0
А есть возможность хранить данные прямо в ардуине? Тоесть записывать показания температуры, например раз в 5 минут, и потом скидывать данные на комп? Freeduino Mega+ v.1.22, около 100 кб свободной флеш памяти.
avatar

Siroc-co

  • 23 января 2011, 00:37
+
0
Что-то не рабочий вариант… Ошибки лезут в строке DallasTemperature sensors(&oneWire);
avatar

Siroc-co

  • 23 января 2011, 17:01
+
0
Я сам только недавно начал осваивать ардуину так что не могу сказать со 100% уверенностью, но несколько loop() не может быть. Но можно воспользоваться прерываниями, т.е. по приходу сигнала на конкретный пин программа выполнит функцию назначенную на это прерывание.
avatar

cradleguard

  • 11 января 2011, 12:03
+
0
нет — loop() может быть только один. То что вы хотите — это уже из разряда RTOS.
Можно попробовать такое реализовать на примере Blink без delay.
Так же для Arduino есть проект DuinOS
avatar

noonv

  • 11 января 2011, 12:11
+
0
А у меня выводит следующее:
R=56 55 55 55 55 55 55 F5 CRC is not valid!
R=56 55 55 55 55 55 55 75 CRC is not valid!

далее то же самое в цикле. В чем может быть причина?
avatar

oleamm

  • 30 марта 2011, 19:57
+
0
Специально сфоткал: img-fotki.yandex.ru/get/4405/oleamm.2/0_556ce_5f737cf9_XXXL
Видно что первой ножкой датчик подключен к земле, второй ножкой к 12 пину (в коде тоже поправил) и через резистр к питанию. Контакты между собой где не надо не замыкаются (на фото можно подумать иначе).

Подключил к другом ардуино, выдает примерно то же:
R=AA AA AA AA AA AA AA EA CRC is not valid!
R=AA AA AA AA AA AA AA 6A CRC is not valid!
avatar

oleamm

  • 30 марта 2011, 22:39
+
0
Вопрос таковой:
А если нужно считывать с 3-х датчиков одновременно температуру, то как это реализовать и еще сделать приделы, то есть при 30 и выше подается питание на 13 пин, а если меньше — LOW.
и так с 3-мя датчиками и контактами 13,12,10 соответственно??
помогите пожалуйста=)
avatar

ZuZzZa

  • 2 июня 2011, 18:22
+
0
Помогите поправить библиотеку OneWire для Arduino 1.x
Ошибки компиляции:
D:\Arduino IDE\arduino-1.0.5\libraries\OneWire\OneWire.cpp:66:24: error: WConstants.h: No such file or directory
D:\Arduino IDE\arduino-1.0.5\libraries\OneWire\OneWire.cpp: In constructor 'OneWire::OneWire(uint8_t)':
D:\Arduino IDE\arduino-1.0.5\libraries\OneWire\OneWire.cpp:75: error: 'digitalPinToPort' was not declared in this scope
D:\Arduino IDE\arduino-1.0.5\libraries\OneWire\OneWire.cpp:76: error: 'digitalPinToBitMask' was not declared in this scope
D:\Arduino IDE\arduino-1.0.5\libraries\OneWire\OneWire.cpp:77: error: 'portOutputRegister' was not declared in this scope
D:\Arduino IDE\arduino-1.0.5\libraries\OneWire\OneWire.cpp:78: error: 'portInputRegister' was not declared in this scope
D:\Arduino IDE\arduino-1.0.5\libraries\OneWire\OneWire.cpp:79: error: 'portModeRegister' was not declared in this scope
D:\Arduino IDE\arduino-1.0.5\libraries\OneWire\OneWire.cpp: In member function 'uint8_t OneWire::reset()':
D:\Arduino IDE\arduino-1.0.5\libraries\OneWire\OneWire.cpp:97: error: 'INPUT' was not declared in this scope
D:\Arduino IDE\arduino-1.0.5\libraries\OneWire\OneWire.cpp:97: error: 'pinMode' was not declared in this scope
D:\Arduino IDE\arduino-1.0.5\libraries\OneWire\OneWire.cpp:100: error: 'delayMicroseconds' was not declared in this scope
D:\Arduino IDE\arduino-1.0.5\libraries\OneWire\OneWire.cpp:101: error: 'digitalRead' was not declared in this scope
D:\Arduino IDE\arduino-1.0.5\libraries\OneWire\OneWire.cpp:103: error: 'digitalWrite' was not declared in this scope
D:\Arduino IDE\arduino-1.0.5\libraries\OneWire\OneWire.cpp:104: error: 'OUTPUT' was not declared in this scope
D:\Arduino IDE\arduino-1.0.5\libraries\OneWire\OneWire.cpp:105: error: 'delayMicroseconds' was not declared in this scope
D:\Arduino IDE\arduino-1.0.5\libraries\OneWire\OneWire.cpp: In member function 'void OneWire::write_bit(uint8_t)':
D:\Arduino IDE\arduino-1.0.5\libraries\OneWire\OneWire.cpp:125: error: 'delayMicroseconds' was not declared in this scope
D:\Arduino IDE\arduino-1.0.5\libraries\OneWire\OneWire.cpp: In member function 'uint8_t OneWire::read_bit()':
D:\Arduino IDE\arduino-1.0.5\libraries\OneWire\OneWire.cpp:140: error: 'delayMicroseconds' was not declared in this scope
D:\Arduino IDE\arduino-1.0.5\libraries\OneWire\OneWire.cpp: In member function 'void OneWire::write(uint8_t, uint8_t)':
D:\Arduino IDE\arduino-1.0.5\libraries\OneWire\OneWire.cpp:163: error: 'INPUT' was not declared in this scope
D:\Arduino IDE\arduino-1.0.5\libraries\OneWire\OneWire.cpp:163: error: 'pinMode' was not declared in this scope
D:\Arduino IDE\arduino-1.0.5\libraries\OneWire\OneWire.cpp:164: error: 'digitalWrite' was not declared in this scope
D:\Arduino IDE\arduino-1.0.5\libraries\OneWire\OneWire.cpp: In member function 'void OneWire::depower()':
D:\Arduino IDE\arduino-1.0.5\libraries\OneWire\OneWire.cpp:203: error: 'INPUT' was not declared in this scope
D:\Arduino IDE\arduino-1.0.5\libraries\OneWire\OneWire.cpp:203: error: 'pinMode' was not declared in this scope
avatar

provincial

  • 30 августа 2013, 12:20
+
0
avatar

admin

  • 31 августа 2013, 09:55
+
0
Спасибо!
Подскажите по поводу формата вывода чисел:
например, во Franklin'е когда я хочу определить конкретный формат вывода числа пишу
printf("%+*.*f  ",7,3,res);

Тем самым указывая наличие знака, формат числовой переменной, количество знаков до и после запятой, саму переменную.
В wiringe не нашел подобного варианта.
avatar

provincial

  • 2 сентября 2013, 08:30

Только зарегистрированные и авторизованные пользователи могут оставлять комментарии.
