Блок питания Arduino…из зарядки сотового телефона

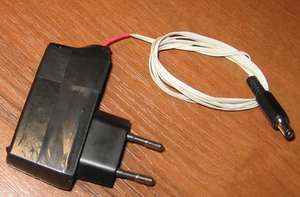

Как обычно в нужный момент под рукой не оказалось нормального блока питания для свежесобранной ардуинины=( Зато на глаза попалась зарядка от сотика с обгрызеным шнуром:

На шилдике пишут 5V – врут, при замере почти 6. Но на плату надо подавать вольт 8-10. Меньше — нельзя — падение на интегральном стабилизаторе в “ардуине” около 2В, больше тоже нестоит — лишние вольты будут выделяться теплом на том же стабилизаторе — может перегреться =( Т.е. в нашем случае маловато — будем поднимать!

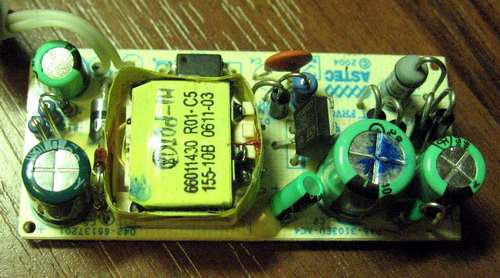

Вскрываем, нещадно ломая клееный корпус и видим вполне приличного вида платку


видимо собирали фирменные — финские китайцы =)

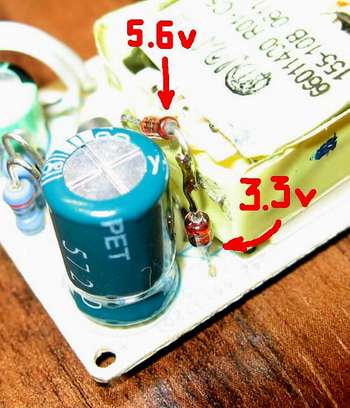

Приглядевшись, видим на “секондари” стороне стабилитрон на 5,6В… Меняем его на другой повольтистее, ну или подпиваем последовательно ещё один

Соблюдая меры предосторожности (220 вольт всё-таки!), втыкаем в сеть, меряем — 9.6В – пойдёт!
Осталось припаять подходящий шнурок со штекером (“+”- внутренний!) и блок питания для первой Arduino готов!

ЗЫ: Поискав потом в интернете нашёл вот такую интересную статейку — всё уже придумано до нас=(


0 комментариев на «“Блок питания Arduino…из зарядки сотового телефона”»

  1. Всем привет))
    Решился изготовить на duino БП который должен отвечать таким требованиям:
    -Обеспечивать долговременную работу 1 месяц без перебоя…
    -Давать стабилизированное питание т.к у нас в розетках нестабильное напряжение (боюсь может не выдержать стабилизатор на duino)

    Что посоветуете? думаю зарядка от телефона не пойдёт.
    А сколько максимум duino употребляет тока?

    • Ну если надо терпеть большие броски сетевого напряжения вверх — то наверно лучше трансформатор, а если просто постоянно просаженная напруга — то лучше импульсный, наверно…
      Сама дуинка потребляет мало — каждый вывод может дать максимум 40мА, но не более чем 300мА в сумме. Такчто если ничего больше не будет подключено к питанию — а только к выводам платы — то можно задатся максимально возможным током 500мА(с запасом=)
      Но это естественно при 5В.
      По поводу столь длительного аптайма — тут чтоб быть уверенным, возможно, стоит подумать чтоб такое заводское переделать под свои нужды.
      Вот что у вас всю жизнь из розетки невынимается? У меня компы, телеки, зарядки для мобил.
      Их блоки питания ИМХО проще всего использовать — от бытовой техники(ТВ, муз-центры, DVD-, VHS-проигрыватели) БП от компа, и зарядки всяческие.
      Только если хочется понадёжней не стоит ломать совсем уж мохровый китай — оригинальная
      зарядка от сотика, ИМХО — хороший выбор=)

  2. У меня есть от старого сканера трансформаторный блок питания 12В 1А, я подключаю к Ардуино и он через время греется. Замерял вольтметром — 15В. Как уменьшить питание? Пожалуйста, подробнее, я в электронике пока слаб и познания только базовые.

    Я бы разобрал этот блок питания, только он склеен по периметру. Радиодеталей ноль, не считая резисторов из стартового набора — 10 по 1КОм, 10 по 10КОм и 10 по 22 Ом плюс переменный резистор 50 КОм, его подключал для регулировки подсветки экрана.

    Спасибо.

    • Кто именно греется?=)
      Трансформаторный БП переделать таким образом не выйдет.
      Только добавлять интегральный стабилизатор(правда греться от этого меньше будет только дуина), ну или трансу витки со вторички смотать=)

      Учитывая малый набор компонентов и опыта, вердикт — ищите другой блок питания=\

    • Греется, разумеется, Ардуино — я поначалу не замечал, потом через время заметил, что плата горячая при работе от того блока питания. Тогда и замерял выходное напряжение.

      Есть второй сканер, рабочий, с подобным блоком питания, тоже маркировка 12В (замерял — 12В!), но 1.25А. Я вот думаю, не станет ли чего со сканером, если я подключу к нему тот блок питания с 15 вольтами…

      Это, наверно, оффтопик.

    • Вот этот блок можно использовать.
      Последний раз когда меня не послушали и воткнули БП с «ну подумаешь на несколько вольт выше напряжение» сканер сдох, хлопнув кондёрами(перепайка кондёров не помогла), не помню сколько там было, но и в вашем случае яб не рисковал рабочей техникой.
      Может по очереди используйте — сканер то не постоянно нужен=)

    • Спасибо!
      Я вышел из ситуации, купив несколько батареек на 9В типа «Крона».
      Когда наберусь опыта, налажу тот блок питания.
