Самодельная Arduino/Freeduino типа Serial и переходник USB2COM

Сейчас на компьютерах можно не обнаружить последовательного порта, про ноутбуки и говорить уже нечего, например у меня на ноутбуке COM-портов нет, поэтому чтобы работать с arduino типа Serial (у которых соединение с компьютером идёт через последовательный порт) нужен переходник USB2COM.

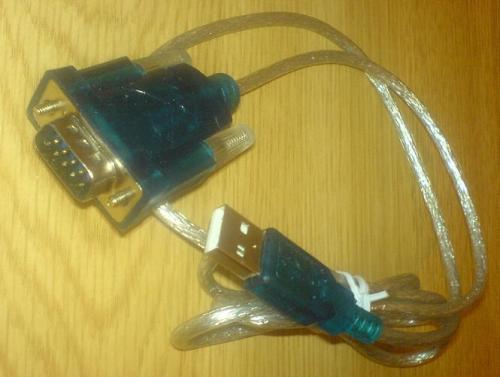

переходник USB2COM

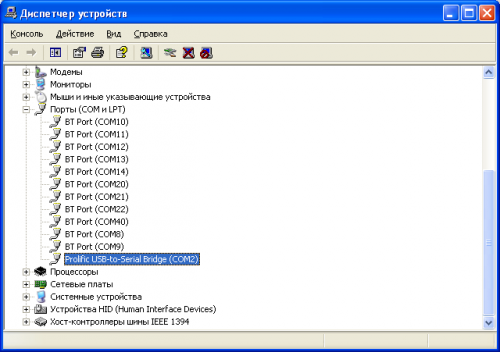

После установки драйвера в устройствах компьютера появится COM-порт

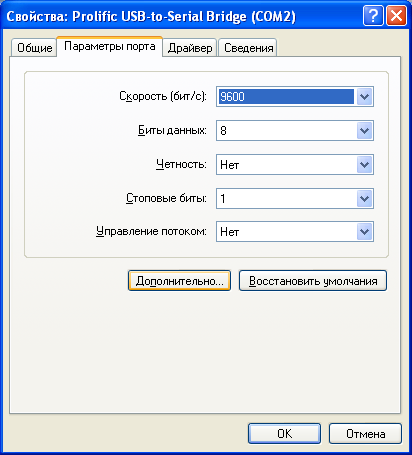

если нужно изменить номер порта, то нужно зайти в свойства нужного порта, перейти на вкладку «Параметры порта»

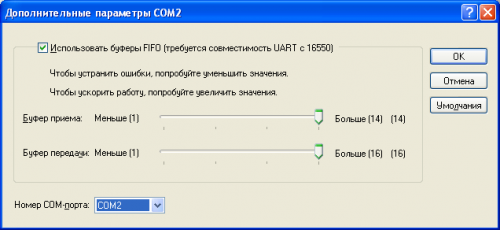

и нажать кнопку «Дополнительно…» Появится диалоговое окно внизу которого можно выбрать нужный Вам номер из ниспадающего списка.

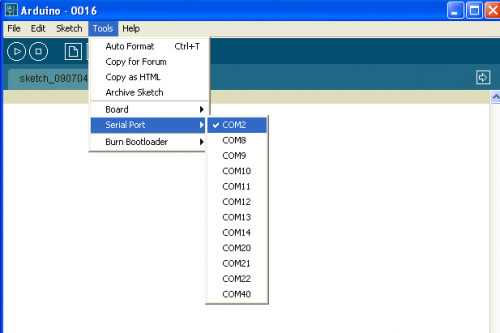

Остаётся только указать наш порт в Arduino IDE

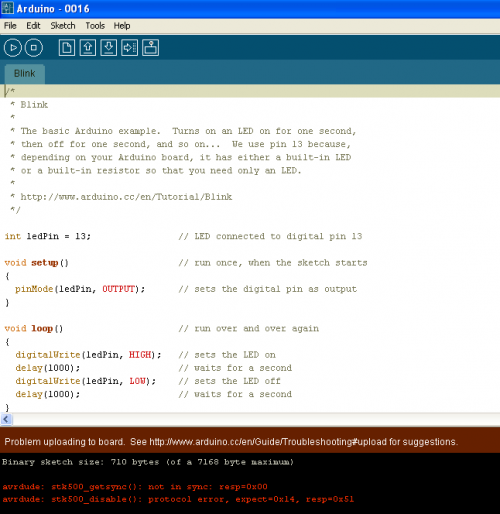

Однако, при попытке загрузить тестовый скетч вываливается ошибка :(



Что же, вполне ожидаемо, что такие шнурки могут не работать с самодельными устройствами :(
Однако в чём же дело? В данном случае уровни напряжения не дотягивают до нужного.
Это можно попробовать решить подключив в выходам преобразователь уровней – известный MAX232.
Или напрямую подключая выводы Rx, Tx, GND (2-й,3-й и 5-й штырьки COM-кого разъёма) к digital pin1 (Tx), digital pin0 (Rx) и GND на плате Arduino.
