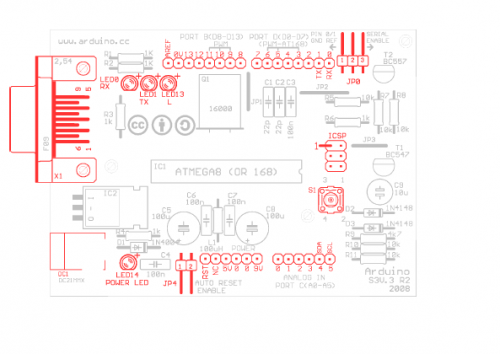

Для того, чтобы постоянно не лазить в документацию я вырезал оттуда картинку платы:

На самом деле — всё очень просто:

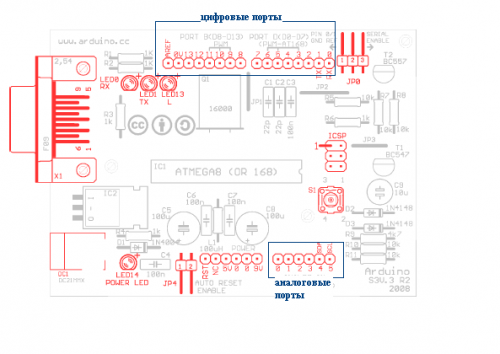

Рядом с аналоговыми портами — порты питания.
Остальное — это всего-лишь блок питания и преобразователь уровней для общения с COM-портом.

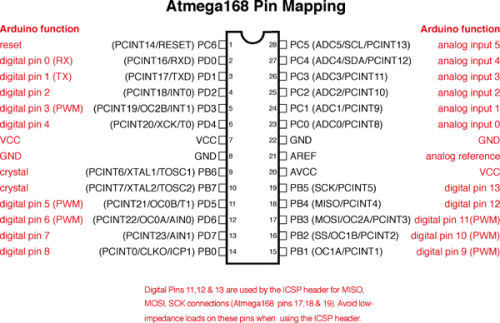

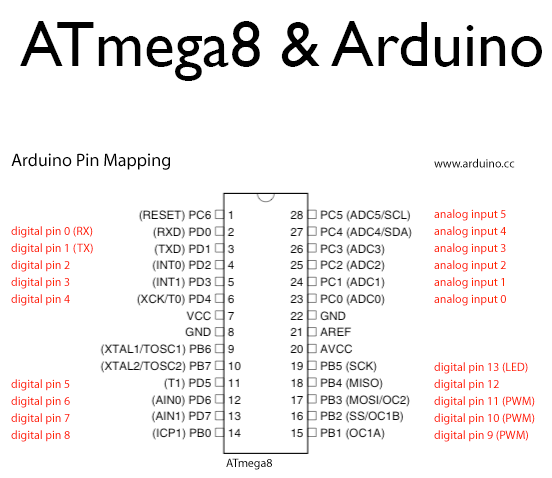

Таким образом, можем просто сопоставить порты микроконтроллера и Arduino/Freeduino:





Обратите внимание, что данные схемы годятся только для МК в DIP-корпусе.
Эти картинки потом очень пригодятся ;)
