Практическое программирование Arduino/CraftDuino - Аналоговый вывод - Fading

0. Начало
1. Цифровой ввод — кнопка

2. Аналоговый вывод — Fading

Рассмотрим скетч Fading (Sketchbook – Examples – Analog — Fading ), как пример работы с функцией analogWrite — аналоговым выводом сигнала :)

Как мы помним, значение, которое можно передавать в analogWrite должно быть между 0 и 255, что соответствует напряжению от 0V до 5V на выходе порта.
Т.о. постепенно увеличивая/уменьшая переданное в analogWrite значение можно добиться плавного роста/падения напряжения на выходе.
Теперь, подключив к одному из PWM-портов ардуины (3, 5, 6, 9, 10, 11, а на платах на базе ATmega8 только — 9, 10, 11 ) светодиод будет плавно загораться и затухать (fading).

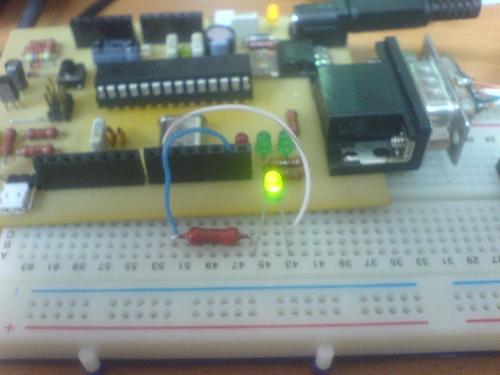

Остаётся собрать простейшую схему

и скомпилировать скетч :)

Код скетча:

// Fading LED
// by BARRAGAN <http://people.interaction-ivrea.it/h.barragan>

int value = 0;     // переменная для хранения нужного значения
int ledpin = 9;    // светодиод подключен к digital pin 9

void setup()
{
  // Нет необходимости вызвать функцию pinMode, чтобы установить
  // порт на вывод сигналов перед вызовом функции analogWrite
}

void loop()
{
  for(value = 0 ; value <= 255; value+=5) // постепенно зажигаем светодиод (от min до max)
  {
    analogWrite(ledpin, value);           // устанавливаем значение вывода (от 0 до 255)
    delay(30);                            // ждём :)
  }
  for(value = 255; value >=0; value-=5)   // постепенно гасим светодиод (от max до min)
  {
    analogWrite(ledpin, value);
    delay(30);
  }
}


Вот и всё :) Пойду пить сок :)

читать далее: 3. Аналоговый ввод – потенциометр

По теме:
Arduino, термины, начало работы
КМБ для начинающих ардуинщиков
Состав стартера (точка входа для начинающих ардуинщиков)
  • 0
  • 5 августа 2009, 12:11
  • admin

Комментарии (6)

RSS свернуть / развернуть
+
0
В случае светодиода глаз с ролью интегратора справляется на ура=)
А так, да, это ШИМ, а не трушный аналоговый уровень, это надо помнить.
avatar

Zoltberg

  • 10 сентября 2011, 23:47
+
0
у меня базовый вопрос — почему:
1. резистор ставится после ЛЕД, а не до? можно ли ставить наоборот и в чем разница?
2. почему номинал в 1к? собирая точно такую же схему в симулинке ЛЕД не горит а I=1.75 mA, а согласно даташиту минимум необходимо 5

Знаю, что возможно вопросы глупые, но все таки может кто нибудь ответит?
avatar

prefer211

  • 29 апреля 2012, 17:33
+
+3
1. Разницы быть не должно — с каких пор от перемены мест слагаемых стала меняться сумма?
2. А на глаз :))) Вообще ставят от 220 Ом до 1.2к, нормально — 300 Ом.
А если точно — 5В/0.005А=1000 Ом.
Есть калькулятор http://www.casemods.ru/services/raschet_rezistora.html
С другой стороны, я недавно купил смд-светики, так синие настолько яркие, что пришлось ставить резюки на 6.8к, иначе глаза режет )
avatar

able

  • 30 апреля 2012, 08:03
+
0
2 able — спасибо)
avatar

prefer211

  • 30 апреля 2012, 11:50
