Подготовка к работе с Arduino/CraftDuino

Итак, у вас уже есть CraftDuino (Arduino/Freeduino). Что же нужно сделать чтобы начать работать на этой платформе?
Первым делом, нужно скачать Arduino IDE — для того, чтобы иметь возможность писать свои программы и заливать их на Arduino.
Arduino IDE можно скачать по адресу:
http://arduino.cc/en/Main/Software

В архиве содержится директория arduino-_номер_версии_, которую желательно поместить в корень диска С.
(можно и в другое место — главное, чтобы в пути не было названий отличных от английского )
Теперь можно подключить плату к компьютеру, посредством подходящего USB-кабеля:

Для CraftDuino v1.0, Arduino Diecimila/Duemilanove, Arduino UNO — потребуется USB-кабель типа A-B, которым подключаются к ПК принтеры:
USB-кабель типа A-B
Для Arduino Nano потребуется USB-кабель с разъёмом mini-USB.
Для CraftDuino v2.0 потребуется USB-кабель с разъёмом micro-USB, которым подключаются смартфоны/планшеты.

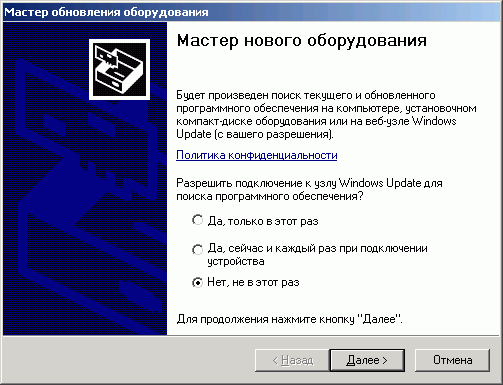

Подключив контроллер Arduino/CraftDuino к компьютеру — операционная система обнаружит новое устройство и предложит Вам установить драйвер.

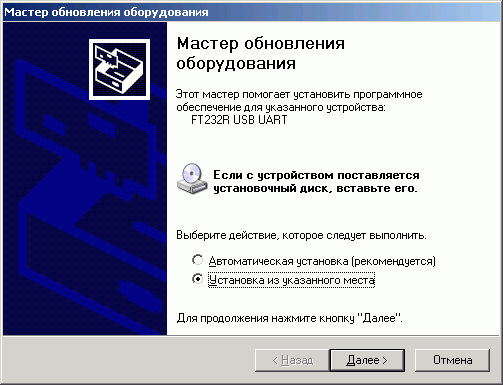

Драйвер находится в директории Arduino IDE в папке \drivers\FTDI USB Drivers\
(пример: C:\arduino-0021\drivers\FTDI USB Drivers\)


Произойдёт установка двух драйверов и в Вашей системе появится дополнительный COM-порт (USB Serial Port).


Остаётся запустить Arduino IDE – для этого нужно запустить программу arduino.exe
(пример: C:\arduino-0021\arduino.exe)

Выбрать новый COM-порт (Tools — Serial port)

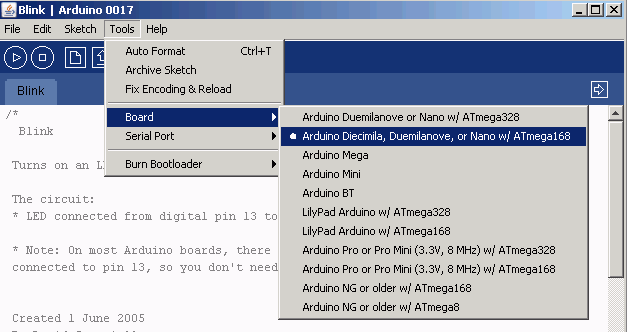

Выбрать тип платы (Tools — Board):



Для CraftDuino v1.0:
Arduino Diecimila, Duemilanove, or Nano w/ ATmega168
(если на плате используется МК ATMega168) или же:
Arduino Duemilanove or Nano w/ ATmega328
(если на плате используется МК ATMega328)

Для CraftDuino v2.0:
Arduino UNO

Вот и всё.
Можно начинать программировать :)

данная статья в формате pdf

Ссылки:
http://arduino.cc/en/Guide/Windows
CraftDuino v1.0
CraftDuino v2.0
CraftDuino v2.0 SMD
Скачать Arduino IDE
Драйверы для FTDI

По теме:
Ошибки Arduino
Ардуино что это и зачем?
Arduino, термины, начало работы
Разновидности плат Arduino, а также про клоны, оригиналы и совместимость
КМБ для начинающих ардуинщиков
Состав стартера (точка входа для начинающих ардуинщиков)
Установка драйверов Arduino/CraftDuino в Windows 8
  • +2
  • 20 октября 2009, 16:33
  • admin

Комментарии (30)

RSS свернуть / развернуть
+
0
А у меня Linux. Что мне делать
avatar

x0wl

  • 25 апреля 2010, 17:28
+
+1
avatar

noonv

  • 25 апреля 2010, 17:30
+
0
Да. Это я слажал, спасибо
avatar

x0wl

  • 25 апреля 2010, 17:39
+
0
Скажите, а есть ли платы расширения для работы с DTMF сигналами? Поясню: хочу сделать устройство для управление нагрузкой и управляемое через телефон посредством тонального набора. Серфил по зарубежным сайтам — не удалось найти.
avatar

avatar

  • 9 декабря 2010, 13:24
+
0
Тоже не знаю таких шилдов=(
avatar

Zoltberg

  • 9 декабря 2010, 15:02
+
0
хотя вот этот можно посмотреть — только он через сотовую сеть работает, но DTMF вроде понимает=)
avatar

Zoltberg

  • 9 декабря 2010, 15:06
+
0
Кто знает как заливать в наш «Ардуино» с 7-винды(64)? Устройство видит, а данные драйвера в 7-винды не подходят! С ХР проблем нет! Подкинте информации кто знает!!!
avatar

izym

  • 22 февраля 2011, 13:39
+
0
а драйвера от производителя пробовали?
www.ftdichip.com/Drivers/VCP.htm
avatar

noonv

  • 22 февраля 2011, 18:21
+
0
здравствуйте, у меня такая проблема-не могу установить драйвер для аурдино-нано 1,1.Винда видитего как usb-devise и ни как не хочет с ним работать.
avatar

AirCat

  • 21 марта 2011, 04:42
+
0
попробуйте удалить старые драйвера и установить их заново.
avatar

noonv

  • 21 марта 2011, 11:49
+
0
Разобрался, рулит сервой, мигает светиком.У меня просто Винда глюкует.
avatar

AirCat

  • 30 марта 2011, 07:21
+
0
залил свой первый скетч.
Все отлично работает. А вот залить следующий уже не могу. IDE настойчиво выводит
stk500_recv(): programmer is not responding.

Arduino тем временем успешно выполняет первый скетч.
Ось Ubuntu 10.10
avatar

Nikola

  • 21 апреля 2011, 06:49
+
0
А у тебя какая модель ардуины? У меня тоже Ubuntu 10.10 (:
avatar

burjui

  • 26 апреля 2011, 20:44
+
0
duemilanove. да я уже разобрался.
avatar

Nikola

  • 27 апреля 2011, 07:05
+
0
А в чём была проблема? Интересно же.
avatar

burjui

  • 27 апреля 2011, 10:23
+
+1
В USB-кабеле. Поменял кабель и все заработало!
avatar

Nikola

  • 27 апреля 2011, 13:38
+
0
Тут такой вопрос: подсоединяю ардуину к компу через USB-кабель, ну, соответственно, установка нового оборудования. Тыкаю установщик драйвера в ту папку, где он находится (drivers\FTDI USB Drivers\), он пишет, что устройство установить не удалось, COM-порт, естественно, не появился. Устанавливаю драйвер, скачанный непосредственно с сайта-разработчика www.ftdichip.com/Drivers/VCP.htm, тоже никаких подвижек. Есть какие-нибудь мысли?
avatar

Madscientist

  • 2 сентября 2011, 17:24
+
0
ОС Windows ХР
avatar

Madscientist

  • 2 сентября 2011, 17:36
+
0
Все, установил. Правда, через задницу
avatar

Madscientist

  • 2 сентября 2011, 18:14
+
0
хм… ну так и поделился бы способом :-( у меня та же проблема…
avatar

denisator

  • 7 июля 2013, 23:14
+
0
У меня тоже в винде ХР не вставали дрова из архива. Я выкрутился так:
1) посмотрел, что за мк — оказалась Atmega8a-PU, она без юсб-порта.
2) посмотрел, что за чип около юсб-разъёма на плате — оказался WCH CH340T, это юсб-компорт адаптер. Поискал для него дрова и нашёл вот эти — yadi.sk/d/nInm6IWE8PADK. Подошли! ))
avatar

solegs

  • 4 февраля 2014, 19:51
+
0
А как в Tools-Board добавить POP-168??
avatar

AndreyUctus

  • 12 июля 2012, 13:10
+
+1
Для CraftDuino v2.0:
Arduino UNO

Нету такого…
На скрине (приведённом в статье), кстати, тоже.
Что выбирать-то?
avatar

Aer

  • 16 февраля 2015, 09:49
+
0

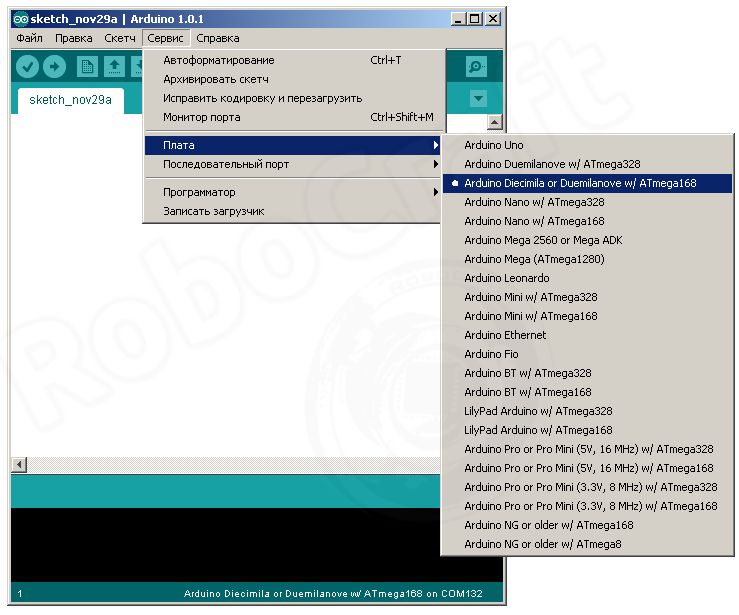

Спасибо за замечание! В статье приведён скрин старой версии Arduino IDE. В последних версиях IDE — пункт Arduino Uno присутствует:
avatar

admin

  • 16 февраля 2015, 09:56
+
0
Спасибо за ответ, уже качаю.
avatar

Aer

  • 16 февраля 2015, 10:07
+
0
Снова Я…
В общем решил на нетбук поставить драйвера для общения с девайсом…
В итоге имею нерабочее (по мнению винды) устройство «FT232R USB UART», на основной машине просто «USB Serial port (COMXX)» (XX — номер порта).
С чем такое может быть связано?
Качал с arduino.cc (для основной, на ней-то всё встало, но тот-же архив на нетбуке, копированный с основной даёт косяки)…
avatar

Aer

  • 18 марта 2015, 10:25
+
0
А на основной машине плата продолжает работать (новые скетчи прошиваются)?
Посмотрите ветку форума.
avatar

admin

  • 18 марта 2015, 10:41
+
0
На основной машине всё отлично, просто надо было устройство подцепить к портативной (для «общения»).
Ветку форума глянул, покурил… Не помогло.
avatar

Aer

  • 25 марта 2015, 15:26
+
0
Удалось решить проблему? А, кстати, операционка какая на нетбуке?
avatar

Zoltberg

  • 31 марта 2015, 14:10
+
0
Нет, не удалось. Признаться честно некоторое время (около недели) этим и не занимался.
Та-же (с того-же диска ставилась), что и на основной: WinXP x32.
С теми-же настройками и половиной того-же софта (не меняющего настроек системы и не требующего драйверов… Ну, кроме Arduino).
avatar

Aer

  • 31 марта 2015, 16:51
