Интерфейс I2C

Наконец, подобрались к I2C. Давно хотелось, но всё никак. Тема интересная, а возможности периферии общающейся по этому протоколу могут существенно расширить возможности микроконтроллерной системы. I2C, в отличии от SPI, позволяет наращивать функционал, добавлять новые блоки без изменения в схеме и не задействуя новые выводы МК — настоящий конструктор — стыкуй что и сколько надо =)

I2C (Inter-Integrated Circuit — примерно «Схема внутренней связи» =), читается “и-два-цэ” — последовательная шина выдуманная в недрах Philips ещё в 80-х годах прошлого века. Задумывалась, как простая шина для связи блоков внутри устройства — получилось, и на удивление удачно=)
Сегодня, каждый производитель выпускающий МК уровнем чуть выше нулевого суёт туда аппаратный I2C, правда Philips запатентавал название и до 2007 года все выдумывали своим велосипедам имена кто во что горазд: у ATmega, например, этот модуль завётся 2-wire Serial Interface.
Производители законченных блоков и модулей, зачастую, используют именно I2C для общения с внешним миром (блоки телевизоров, магнитол, дисплеи, некоторые камеры в мобильных телефонах и т.п.), а микросхем периферии вообще на любой вкус: АЦП/ЦАП памяти разнообразные, часы реального времени, расширители вводо-выводов, гироскопы, акселерометры, компасы, драйверы светодиодов и матриц, ШИМ-контроллеры, синтезаторы частот и вообще, по-моему, всё что душе угодно.

Затыков у этой чудо шины два: скорость работы и ограничение на число адресов в сети.
Классически это 100 кбит/с и 128 устройств.
Но стандарт 1992 года предусматривает скорости как 100 кбит/с (low-speed), так и 400 кбит/с (fast-speed) и уже 10-битную адресацию т.е. максимум — 1203 адреса.
А стандартом от 1998, раскрутили аж до 3.4 Мбит/с (Hs-mode).
Но производители живут в прошлом веке и заглянув в датащит на атмеги увидим, что модуль 2-wire Serial Interface может раскочегарится до 400 кГц и адресовать только 127 устройств =\
Так же, есть зарезервированные 8 служебных адресов, так что, на деле, устройств может быть только 120.

Ну и хрен с ними, мне лично — за глаза, да и мороки с этим Hs-mode значительно.
Адреса, обычно, жёстко “прошиты” в микросхему (см. датащиты), но частенько несколько бит адреса “выводят” на ножки — перемычками (на питание или землю) можно задать эти биты и подключить несколько одинаковых микросхем на одну шину.

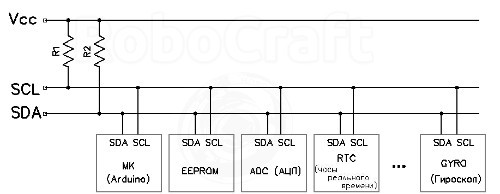

Физически, шина I2C представляет собой два провода (не считая земли и питания =), притянутые к плюсу резисторами 1-10к (так и только так!).
Один провод — шина данных(SDA — Serial DAta), второй — тактирование(SCS — Serial CLock).

И всё!
Работает тоже почти бесхитростно:
На линии обычно есть один Мастер (Master) — МК и некоторое количество Слейвов (Slave) — периферийных устройств (возможна и многомастерная “архитектура”, но об этом позже).
Так как линии у нас подтянуты к питанию, то устройствам остаётся только прижимать их к земле, когда хочется передать нолик и просто отпустить — чтоб единицу.
Отсюда важный вывод о совместной работе устройств с таким включением (называется — монтажное “И”) — если кто-то выставил ноль — остальным придётся с этим смириться =)
Итак, тактирование (дрыганье SCL) всегда осуществляет мастер, передачу начинает тоже всегда он, предварительно уточнив, что линия свободна (единички на SDA и SCL), формирует СТАРТ-условие (S) — прижимает линию SDA (1->0), при еденице на SCL,

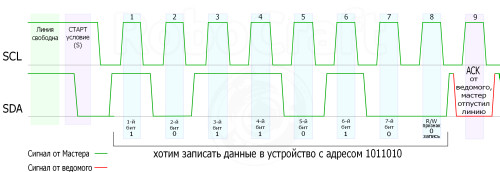

Потом, надо передать адрес того устройства к которому мы хотим обратиться.
При передаче по I2C есть два правила:
Во-первых, данные считываются только при единичном состоянии SCL, а меняться могут, только при нулевом состоянии SCL (выставили-держим-протолкнули-выставили следующий-держим-...).
Во-вторых, данные идут головой вперёд — начиная со старшего бита(MSB)

7 битов адреса, восьмой — признак R/W — если хотим читать 1, записать 0.
Прожевав восьмой бит, ведомая микросхема должна сказать уверенное “Ага”, если всё понятно — послать сигнал подтверждения (ack, acknowledge) — прижав линию SDA (отпущенную ведущим) на время 9-го такта на SCL. Мастер с интересом это дело выслушает (и тактично подождёт если туговатая микросхема не сразу отпустит SDA)
Если ack нет (называется nack) — значит ведомому что-то не понятно, тогда нужно(можно) сформировать СТОП и повторить передачу.

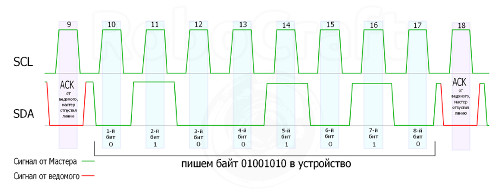

Затем, мастер либо посылает байт данных слейву, и снова дожидается подтверждения,

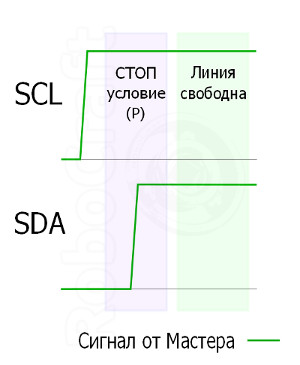

либо принимает от него байт и уже сам выдаёт подтверждение. Байт данных может быть несколько, но все они когда-нибудь закончатся, и мастер должен будет сформировать СТОП-условие(P). Для этого надо отпустить линию SDA (0->1), не трогая SCL.

полный “текст” обращения (кликабельно):

Всё просто=)
СТАРТ-адрес(запись/чтение)-подтверждение-данные-подтверждение-СТОП
шлём 1 байт
А если мастер читал данные, то, прочитав последний интересующий байт должен вместо последнего asc передать nack. Только такое вот, невежливое, завершение диалога понимает многие (или все? — см. датащиты) периферийные микросхемы.
читаем 2 байта
Так же, туговатая микросхема может придерживать линию SCL, демонстрируя, что не успевает глотать недожёванное, так что, перед подачей очередного такта, мастер должен проверить свободно ли, и если нет — подождать.
Есть ещё такой режим — комбинированный. Это когда мастер, прочитав что-нибудь, не освобождая линию,(не формируя СТОП) генерит прям сразу ещё один СТАРТ и лезет писать. Такой хамский старт называется повторным — ПОВСТАРТ (repeated Start, Sr). Делается это, обычно, для указания «внутреннего» адреса периферийной микросхемы — например: послали адрес EEPROM-ины, сказали что намерены читать, потом ПОВСТАРТ и адрес ячейки откуда хотим считать

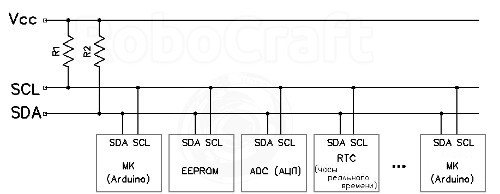

Есть ещё режим много-мастерной(multi-master) работы — тут сильно выручает соединение “монтажное И”.

А для реализации, непосредственно демократии, на шине действуют ещё и правила джунглей синхронизации и арбитража. Эти правила построены на непрерывном самоконтроле мастерами результатов своей деятельности — отпустит линию — и тут же смотрит — отпустилась? Если — отпустилась, то всё хорошо и он тут пока главный, если нет (кто-то держит линию) — есть мастера потолще, надо свалить.
Естественно, каждый мастер перед началом бурной деятельности по раздаче команд и чтению данных проверяет не занимает ли линию кто-нибудь столь же мастеровитый, и если занимает то тактично ждёт просветов.
А если одновременно, сразу несколько, посмотрели — свободно — воздуха побольше набрали и давай… вещать?
Тут они начинают мериться=)
Во-первых, тактирование. Естественно, все мастера ломанутся дёргать SCL самостоятельно, они ж мастера=) Вот только пока самые резвые (начавшие первыми) сгенерировав первый такт, отпустят линию — более тормозные и неторопливые будут её держать, отпуская по одному, пока не найдётся самый главный тормоз — начавший вещать последним, он то и продолжит, а остальные останутся нервно ждать.
Но, может так случится, что два особо однояйцевых мастера синхронно сгенерят СТАРТ условие. Тогда опять начнётся затяжной заплыв с мериньем. Будут гнать в линию SDA свои нолики и единицы синхронно, пока не обнаружится разница в задуманном — тот кто захочет выставить единицу будет традиционно обломан тем, кто решил в этот момент послать нолик. Обламавшийся перейдёт в ожидание, а тот кто сказал 0 первым — продолжит.
В общем, “0” в I2C решает, на этом всё и держится =)

Дополнительно, для погружения в тему, рекомендую книжку:
Семёнов Б.Ю. «Шина I2C в радиотехнических конструкциях»
А также, перевод стандарта

Далее: Программирование Arduino — библиотека Wire — для работы с I2C

Ccылки
http://easyelectronics.ru/interface-bus-iic-i2c.html
http://ru.wikipedia.org/wiki/I2C
