При просмотре видео из прошлого шага сразу чувствуется нехватка такого полезного контрола, как линейка прокрутки 🙂
Поэтому рассмотрим, такую полезную функцию пользовательского интерфейса от HighGUI, как ползунок.

Ползунок привязывается к конкретному окну функцией cvCreateTrackbar(). У неё, в качестве последнего параметра, передаётся указатель на функцию-обработчик, которая вызывается при изменении положения ползунка. Далее для установки положения на интересующем кадре используется функция cvSetCaptureProperty(), которая устанавливает параметры видеозахвата.

#include <cv.h>
#include <highgui.h>
#include <stdlib.h>
#include <stdio.h>

CvCapture* capture =0;
IplImage* frame =0;

//
// функция-обработчик ползунка -
// перематывает на нужный кадр
void myTrackbarCallback(int pos) {
	cvSetCaptureProperty(capture, CV_CAP_PROP_POS_FRAMES, pos);
}

int main(int argc, char* argv[])
{
	// имя файла задаётся первым параметром
	char* filename = argc == 2 ? argv[1] : "test.avi";

	printf("[i] file: %s\n", filename);

	// окно для отображения картинки
	cvNamedWindow("original",CV_WINDOW_AUTOSIZE);

	// получаем информацию о видео-файле
	capture = cvCreateFileCapture( filename );

	// получаем число кадров
	double framesCount = cvGetCaptureProperty( capture, CV_CAP_PROP_FRAME_COUNT);
	printf("[i] count: %.0f\n", framesCount);
	int frames = (int)framesCount;

	int currentPosition=0;
	if( frames!= 0 ) {
		// показываем ползунок
		cvCreateTrackbar("Position", "original", & currentPosition, frames, myTrackbarCallback);
	}

	while(1){
		// получаем следующий кадр
		frame = cvQueryFrame( capture );
		if( !frame ) {
			break;
		}

		// здесь можно вставить
		// процедуру обработки

		// показываем кадр
		cvShowImage( "original", frame );

		char c = cvWaitKey(33);
		if (c == 27) { // если нажата ESC - выходим
			break;
		}
	}

	// освобождаем ресурсы
	cvReleaseCapture( &capture );
	// удаляем окно
	cvDestroyWindow("original");
	return 0;
}

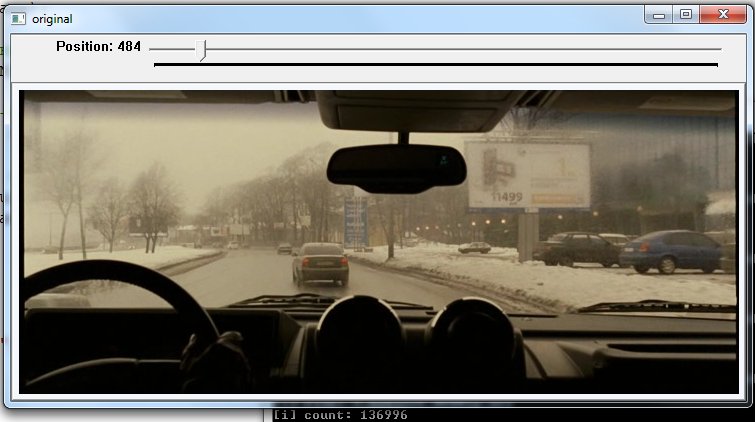

Пример работы программы(кадр из фильма «7 кабинок»)

CVAPI(double) cvGetCaptureProperty( CvCapture* capture, int property_id );
CVAPI(int)    cvSetCaptureProperty( CvCapture* capture, int property_id, double value );

— получаем/устанавливаем свойства видеозахвата.
capture — указатель на видео-структуру

property_id — идентфикатор свойств:

#define CV_CAP_PROP_POS_MSEC       0 // текущее положение в миллисекундах
#define CV_CAP_PROP_POS_FRAMES     1 // начинающийся от 0 индекс кадра, который должен быть захвачен следующим
#define CV_CAP_PROP_POS_AVI_RATIO  2 // относительное положение видео-файла 0 - начало, 1 - конец
#define CV_CAP_PROP_FRAME_WIDTH    3 // ширина изображения
#define CV_CAP_PROP_FRAME_HEIGHT   4 // высота изображения
#define CV_CAP_PROP_FPS            5 // частота кадров
#define CV_CAP_PROP_FOURCC         6 // 4-буквенный код кодека
#define CV_CAP_PROP_FRAME_COUNT    7
#define CV_CAP_PROP_FORMAT         8
#define CV_CAP_PROP_MODE           9
#define CV_CAP_PROP_BRIGHTNESS    10 // яркость изображения (только для камеры)
#define CV_CAP_PROP_CONTRAST      11 // контрастность изображения (только для камеры)
#define CV_CAP_PROP_SATURATION    12 // насыщенность изображения (только для камеры)
#define CV_CAP_PROP_HUE           13 // тон изображения (только для камеры)
#define CV_CAP_PROP_GAIN          14
#define CV_CAP_PROP_EXPOSURE      15
#define CV_CAP_PROP_CONVERT_RGB   16
#define CV_CAP_PROP_WHITE_BALANCE 17
#define CV_CAP_PROP_RECTIFICATION 18

value — устанавливаемая величина

CVAPI(int) cvCreateTrackbar( const char* trackbar_name, const char* window_name, int* value, int count, CvTrackbarCallback on_change);

— создаёт ползунок и отображает его в заданном окне

trackbar_name — название ползунка
window_name — название окна, в котором будет отображаться ползунок
value — указатель на целочисленную переменную, которая хранит текущую позицию ползунка.
count — максимальная позиция ползунка (минимальная всегда 0).
on_change — указатель на функцию, которая будет вызываться каждый раз при изменении положения ползунка.

функция-обработчик должна иметь вид:

void (CV_CDECL *CvTrackbarCallback2)(int pos, void* userdata);

, где pos — текущее положение ползунка.

Дополнительные функции:

CVAPI(int) cvGetTrackbarPos( const char* trackbar_name, const char* window_name );
CVAPI(void) cvSetTrackbarPos( const char* trackbar_name, const char* window_name, int pos );

— получить/установить положение ползунка
trackbar_name — название ползунка
window_name — название окна
pos — положение

Используя эти функции можно заставить нашу программу отображать ползунком текущее положение в файле 🙂

Читать далее: 7. OpenCV шаг за шагом. Захват видео с камеры


15 комментариев на «“6. OpenCV шаг за шагом. Ползунок”»

  1. В этом примере есть опечатка в строке:
    cvCreateTrackbar(«Position», «original», ¤tPosition, frames, myTrackbarCallback);
    надо заменить на:
    cvCreateTrackbar(«Position», «original», &currentPosition, frames, myTrackbarCallback);

    Также хочу сказать, что при загрузки фильмов количество фреймов может быть велико, из-за этого может не работать ползунок (в CallBack-функцию всегда приходить значение 0). Поэтому мне пришлось работать не с количеством фреймов, а с количеством секунд.

    А так, большое спасибо за Ваш труд.

    • Спасибо за отзыв!
      смотрю приведённый код и опечатки не вижу — он там именно такой, как вы и указали 🙂
      Про количество фреймов — вы абсолютно правы.

    • А не подскажите какое максимальное допустимое количество для TrackBar?

      Про опечатку могу сказать следующее, попробуйте зайти на эту страницу через Chrome, я через него смотрю, и вижу неизменную картину 🙂

  2. Опечатка есть — framework не понимает, что такое ¤tPosition. Поэтому вместо строчки:

    int currentPosition=0;

    надо написать две строчки:

    int currentPosition=0;
    int* ¤tPosition = &currentPosition;

    • тут глюки с браузером:

      int* ¤tPosition = <знак получения адреса указателя>currentPosition;

  3. Спасибо за статью! Есть вопрос: кто-нибудь работал с параметром void* userdata? хотелось бы поподробнее узнать как его правильно использовать.
    Стоит задача избавиться от глобальных переменных с помощью этого параметра.
    Заранее благодарен.

    • OpenCV шаг за шагом. Загрузка картинки:

      // освобождаем ресурсы
      cvReleaseImage(&image);
      cvReleaseImage(&src);

      по аналогии (по работе с видео) я делал:

      // освобождаем ресурсы
      cvReleaseImage(&frame);
      cvReleaseCapture(&capture);

      зы: косяком назвать сложно, просто заметил эту деталь и стало интересно нужно ли писать или не обязательно.

    • парсер чудит. там должно быть (без пробела):

      & currentPosition
  4. Всем неравнодушным привет! По мере возможности начал ковырять opencv. В отдельных примерах opencv и в этом тоже, требуется библиотека tbb_debug.dll. Скачал ее x86 версию — ошибка 0xc0150002, ставлю версию x64 -ошибка 0xc0000007b. Стоит win7 64, opencv 234 и VC++ 10v. Куда ковырять подскажите?

  5. спасибо, полезная статейка, только сейчас уже не все актуально cvCaptureFromFile…
    Появился вопрос, как сделать без извращений

    отображать ползунком текущее положение в файле 🙂

    если изменять через cvSetTrackbarPos, срабатывает callback и работает неправильно… я сделал в callback проверку как изменено, но это странно…

    while(1){
                    frame = cvQueryFrame( capture );
                    if( !frame ) {
                            break;
                    }
                    cvShowImage( name, frame );
    				manualChanged = 1;
    				cvSetTrackbarPos(track, name, ++value);
                    char c = cvWaitKey(33);
                    if (c == 27) { // если нажата ESC - выходим
                            break;
                    }
            }
    • Можете поделиться кодом? У вас ползунок меняется в ходе воспроизведения видео?
