Модуль HighGUI, который предоставляет функции пользовательского интерфейса, кроме ползунка умеет так же обрабатывать события от мышки. Рассмотрим как OpenCV это делает.
Перейдём сразу к коду, который загружает картинку и при клике левой кнопкой мышки рисует на картинке целеуказатель.

Обработчик мышки привязывается с помощью функции cvSetMouseCallback(), причём привязка осуществляется к конкретному окну.
В данном случае события от мышки обрабатываются функцией myMouseCallback(), которая при клике левой кнопки мышки (CV_EVENT_LBUTTONDOWN) вызывает мою же функцию drawTarget(), которая рисует красный круг и перекрестие из двух линий.

#include <cv.h>
#include <highgui.h>
#include <stdlib.h>
#include <stdio.h>

IplImage* image = 0;
IplImage* src = 0;

// рисуем целеуказатель
void drawTarget(IplImage* img, int x, int y, int radius)
{
	cvCircle(img,cvPoint(x, y),radius,CV_RGB(250,0,0),1,8);
	cvLine(img, cvPoint(x-radius/2, y-radius/2), cvPoint(x+radius/2, y+radius/2),CV_RGB(250,0,0),1,8);
	cvLine(img, cvPoint(x-radius/2, y+radius/2), cvPoint(x+radius/2, y-radius/2),CV_RGB(250,0,0),1,8);
}

// обработчик событий от мышки
void myMouseCallback( int event, int x, int y, int flags, void* param )
{
	IplImage* img = (IplImage*) param;

	switch( event ){
		case CV_EVENT_MOUSEMOVE:
			break;

		case CV_EVENT_LBUTTONDOWN:
			printf("%d x %d\n", x, y);
			drawTarget(img, x, y, 10);
			break;

		case CV_EVENT_LBUTTONUP:
			break;
	}
}

int main(int argc, char* argv[])
{
	// имя картинки задаётся первым параметром
	char* filename = argc == 2 ? argv[1] : "Image0.jpg";
	// получаем картинку
	image = cvLoadImage(filename,1);
	// клонируем картинку
	src = cvCloneImage(image);

	printf("[i] image: %s\n", filename);
	assert( src != 0 );

	// окно для отображения картинки
	cvNamedWindow("original",CV_WINDOW_AUTOSIZE);

	// вешаем обработчик мышки
	cvSetMouseCallback( "original", myMouseCallback, (void*) image);

	while(1){
		// показываем картинку
		cvCopyImage( image, src );
		cvShowImage( "original", src );

		char c = cvWaitKey(33);
		if (c == 27) { // если нажата ESC - выходим
			break;
		}
	}

	// освобождаем ресурсы
	cvReleaseImage(&image);
	cvReleaseImage(&src);
	// удаляем окно
	cvDestroyWindow("original");
	return 0;
}

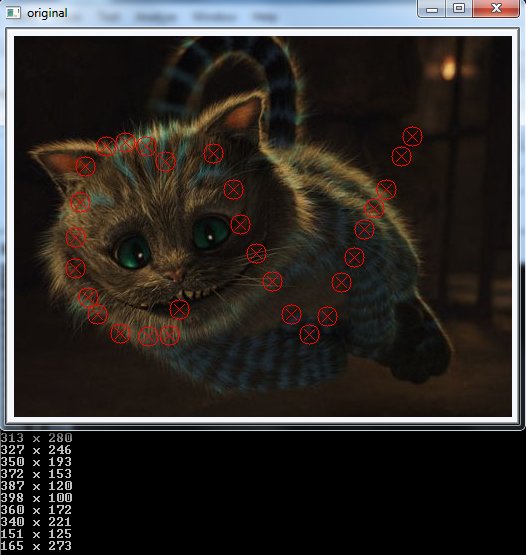

Вот как у меня получилось накликать буквы CV (Computer Vision)


Рассмотрим новые функции:

void cvSetMouseCallback( const char* window_name, CvMouseCallback on_mouse, void* param=NULL );
— устанавливает обработчик на события от мышки

window_name — название окна, к которому привязывается событие
on_mouse — указатель на функцию-обработчик, которая будет вызываться для обработки события от мышки над заданным окном
param — дополнительный параметр, который можно передать функции-обработчику (в примере — это указатель на изображение)

функция-обработчик должна иметь вид:
typedef void (CV_CDECL *CvMouseCallback )(int event, int x, int y, int flags, void* param);

, где
event — событие для обработки:
#define CV_EVENT_MOUSEMOVE      0
#define CV_EVENT_LBUTTONDOWN    1
#define CV_EVENT_RBUTTONDOWN    2
#define CV_EVENT_MBUTTONDOWN    3
#define CV_EVENT_LBUTTONUP      4
#define CV_EVENT_RBUTTONUP      5
#define CV_EVENT_MBUTTONUP      6
#define CV_EVENT_LBUTTONDBLCLK  7
#define CV_EVENT_RBUTTONDBLCLK  8
#define CV_EVENT_MBUTTONDBLCLK  9

x, y — координаты положения указателя в координатах изображения
flags — флаг события:
#define CV_EVENT_FLAG_LBUTTON   1
#define CV_EVENT_FLAG_RBUTTON   2
#define CV_EVENT_FLAG_MBUTTON   4
#define CV_EVENT_FLAG_CTRLKEY   8
#define CV_EVENT_FLAG_SHIFTKEY  16
#define CV_EVENT_FLAG_ALTKEY    32


param — параметр, который может задействовать пользователь (в примере — указатель на картинку).

cvCopyImage — на самом деле обёртка для cvCopy
#define cvCopyImage( src, dst )         cvCopy( src, dst, 0 )

CVAPI(void)  cvCopy( const CvArr* src, CvArr* dst, const CvArr* mask CV_DEFAULT(NULL) );
— копирует массив src в массив dst
mask — маска — 8-битный одноканальный массив, с помощью которой можно задать область для копирования
т.е. в dst будет скопированы только элементы src, для которых маска не равна нулю.

void cvLine(CvArr* img, CvPoint pt1, CvPoint pt2, CvScalar color, int thickness=1, int line type=8, int shift=0 );
— рисует отрезок линии между двумя точками
img — картинка для рисования
pt1 — начальная точка отрезка
pt2 — конечная точка отрезка
color — цвет линии, можно задать макросом CV_RGB(r, g, b)
thickness — толщина линии
type — тип линии (4-связанная,8-связанная или CV_AA — сглаживание)
shift — сдвиг

void cvCircle(CvArr* img, CvPoint center, int radius, CvScalar color, int thickness=1, int line type=8, int shift=0 );
— рисует круг
img — картинка для рисования
center — центр круга
radius — радиус круга
color — цвет линии, можно задать макросом CV_RGB(r, g, b)
thickness — толщина линии
type — тип линии (4-связанная,8-связанная или CV_AA — сглаживание)
shift — сдвиг

Связность, определяет число соседних пикселей. Т.е 4-связный- это только 4 пикселя: север, восток, юг и запад,
[ ][o][ ]
[o][x][o]
[ ][o][ ]

а у 8-связного ещё добавляются пиксели по-диагонали: северо-восточный, юго-восточный, юго-западный и северо-западный.
[o][o][o]
[o][x][o]
[o][o][o]




далее: 10. OpenCV шаг за шагом. Обработка изображения — сглаживание
