10. OpenCV шаг за шагом. Обработка изображения — сглаживание

Итак, мы научились загружать изображения, видео и даже получать картинку с камеры. Настала пора сделать с полученным изображением что-нибудь этакое. Начнём с простого примера сглаживания изображения.
Немного модифицируем пример загрузки изображения. Добавим дополнительное окошко для вывода результата операции сглаживания, которое осуществляется функцией cvSmooth().
В данном примере выполняется сглаживание по гауссиане (CV_GAUSSIAN) в области 3х3 вокруг каждого пикселя изображения.
Эту функцию можно использовать для устранения шумов на изображении.

#include <cv.h>
#include <highgui.h>
#include <stdlib.h>
#include <stdio.h>

IplImage* image = 0;
IplImage* dst = 0;

int main(int argc, char* argv[])
{
	// имя картинки задаётся первым параметром
	char* filename = argc == 2 ? argv[1] : "Image0.jpg";
	// получаем картинку
	image = cvLoadImage(filename,1);
	// клонируем картинку
	dst = cvCloneImage(image);

	printf("[i] image: %s\n", filename);
	assert( image != 0 );

	// окно для отображения картинки
	cvNamedWindow("original",CV_WINDOW_AUTOSIZE);
	cvNamedWindow("smooth",CV_WINDOW_AUTOSIZE);

	// сглаживаем исходную картинку
	cvSmooth(image, dst, CV_GAUSSIAN, 3, 3);

	// показываем картинку
	cvShowImage("original",image);
	cvShowImage("smooth",dst);

	// ждём нажатия клавиши
	cvWaitKey(0);

	// освобождаем ресурсы
	cvReleaseImage(&image);
	cvReleaseImage(&dst);
	// удаляем окно
	cvDestroyWindow("original");
	cvDestroyWindow("smooth");
	return 0;
}

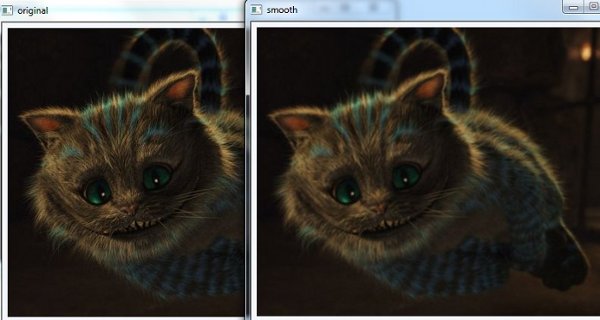

Результат работы от загрузки моей фотографии:

— заметен результат сглаживания.

CVAPI(void) cvSmooth( const CvArr* src, CvArr* dst,
                      int smoothtype CV_DEFAULT(CV_GAUSSIAN),
                      int size1 CV_DEFAULT(3),
                      int size2 CV_DEFAULT(0),
                      double sigma1 CV_DEFAULT(0),
                      double sigma2 CV_DEFAULT(0));
— сглаживает картинку (например, для устранения шума)
src — исходная картинка для обработки
dst — картинка для сохранения результата операции
smoothtype — тип сглаживания:
#define CV_BLUR_NO_SCALE 0
#define CV_BLUR  1
#define CV_GAUSSIAN  2
#define CV_MEDIAN 3
#define CV_BILATERAL 4


CV_BLUR_NO_SCALE — суммирование без масштабирования size1 x size2
CV_BLUR — суммирование с масштабированием 1/size1 x size2
CV_GAUSSIAN — свёртка изображения с гауссовым ядром size1 x size2
CV_MEDIAN — поиск среднего значения в окрестности size1 x size2
CV_BILATERAL — двусторонняя фильтрация окрестности size1 x size2 с цветовой сигмой = sigma1 и пространственной сигмой = sigma2 (для квадратной окрестности, т.е. size1 = size2)
сглаживающая фильтрация, при которой значение интенсивности пикселя определяется средневзвешенным значением интенсивности соседних пикселей, причём веса зависят не только от евклидового расстояния, но и от расстояния в цветовом пространстве.

homepages.inf.ed.ac.uk/rbf/CVonline/LOCAL_COPIES/MANDUCHI1/Bilateral_Filtering.html


далее, функции передаются параметры сглаживания:
size1 — размер области сглаживания (чем больше, тем сильнее сглаживание)
size2 — (при Гауссиане можно не задавать (0), тогда он будет равен size1)
sigma1 — при Гауссиане задаёт параметр отклонения g. Если 0 — рассчитывается из размера ядра по формуле:
g = 0.3*(n/2 - 1) + 0.8 ,где n - размер ядра size1

если параметр sigma1 отличен от 0, а size1=size2=0, то размер ядра расчитывается из sigma1
sigma2

результат выполнения
cvSmooth(image, dst, CV_BLUR_NO_SCALE, 3, 3);



Ссылки:
ru.wikipedia.org/wiki/Гауссиана
en.wikipedia.org/wiki/Gaussian_function



Далее: 11. OpenCV шаг за шагом. Обработка изображения — изменение размеров
