Датчик измерения расстояния SHARP-GP2Y0A02YK0F


Рассмотрим ещё один вариант ИК-датчика измерения расстояния SHARP — GP2Y0A02YK0F.
Именно такой сенсор часто и удобно применяется в робототехнике (например, в «Poor Man's Lidar» — PML — «лазерном дальномере бедных»)

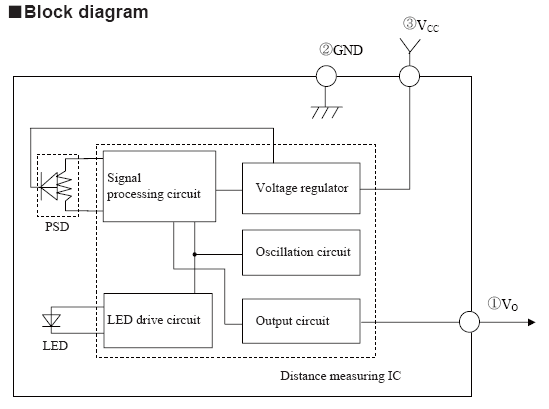

Принцип работы

Работает сенсор по тому же принципу триангуляции, как и похожие сенсоры SHARP (см.
Датчик измерения расстояния SHARP-GP2Y0A02YK0F)

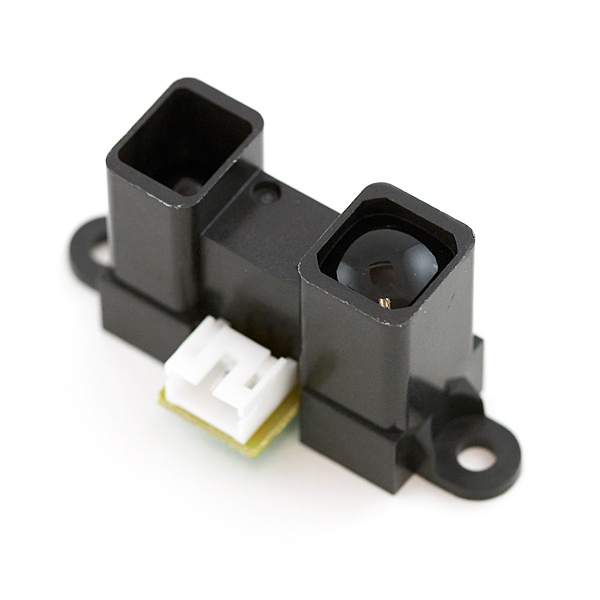

Сенсор SHARP-GP2Y0A02YK0F

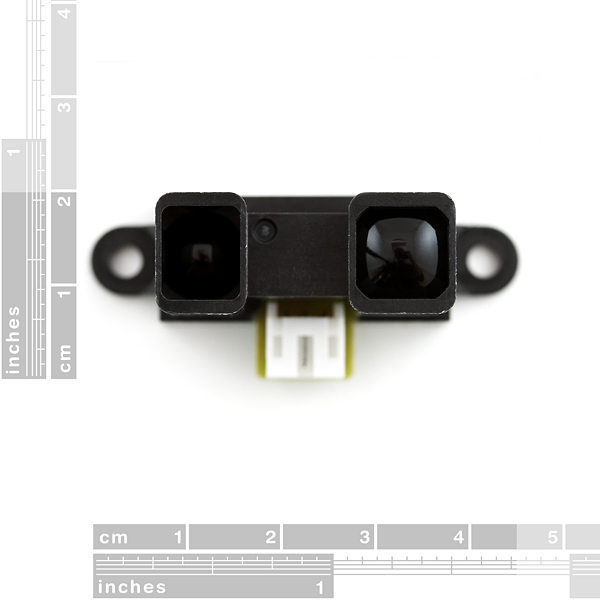

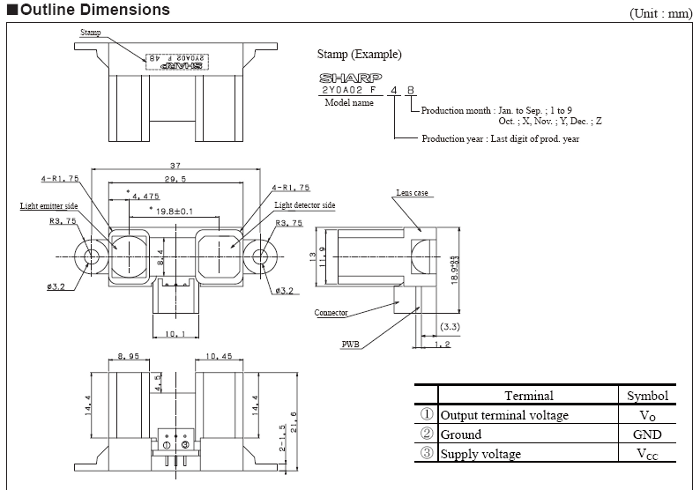

Размеры



Особенности

1. Диапазон измерения расстояния: от 20 до 150 см
2. Аналоговый выход
3. Размеры: 29.5x13x21.6 мм
4. Потребление тока: 33 мА
5. Напряжение питания: от 4.5 до 5.5 В



* В целях стабилизации линии питания, рекомендуется, между Vcc и GND сенсора установить конденсатор 10 uF или более.



Применение

1. Безконтактный переключатель (сантехника, управление освещением и т.п.)
2. Датчик экономии энергии (ATM, копиры, вендинговые машины, ноутбуки, LCD-мониторы)
3. Развлекательное оборудование (роботы, аркадные игровые автоматы)

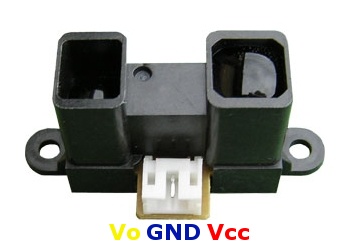

Подключается сенсор при помощи 3-пинового разъёма:
Vo, GND, Vcc


Аналоговый сигнал снимается с пина Vo.

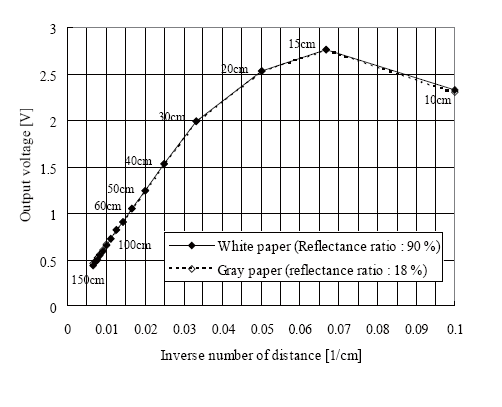

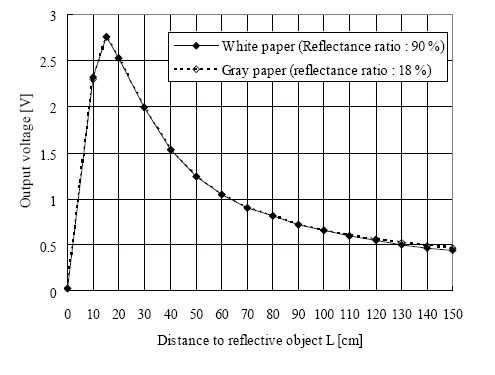

Сенсор имеет нелинейный выход: при линейном увеличении расстояния, сигнал на аналоговом выходе увеличивается/уменьшается нелинейно:

Излом в начале графика, объясняется неспособностью дальномера обнаруживать объекты на близком расстоянии.



SHARP и Arduino

Работать с этим сенсором SHARP так же просто — подключаем к нему питание и заводим вывод Vo на аналоговый вход Arduino.

тестовый скетч для Arduino:
//
// SHARP IR sensor testing
//

int IRpin = 0;                                    // аналоговый пин для подключения выхода Vo сенсора

void setup() {
  Serial.begin(9600);                             // старт последовательного порта
}

void loop() {
  // 5V/1024 = 0.0048828125
  float volts = analogRead(IRpin)*0.0048828125;   // считываем значение сенсора и переводим в напряжение
  float distance = 65*pow(volts, -1.10);          // worked out from graph 65 = theretical distance / (1/Volts)S - luckylarry.co.uk
  Serial.println(distance);                       // выдаём в порт
  delay(100);                                     // ждём
}


документация на SHARP-GP2Y0A02YK0F (PDF)

Оборудование предоставлено компанией Farnell, за что ей (и лично Ryan Gibson) большое спасибо!


Ссылки:
SHARP — GP2Y0A02YK0F — SENSOR, DISTANCE, ANALOGUE O/P
Arduino – Using a Sharp IR Sensor for Distance Calculation

По теме:
Программирование Arduino — аналоговый ввод/вывод
Датчик измерения расстояния SHARP-GP2Y0A02YK0F
Датчик измерения расстояния SHARP-GP2Y0A02YK0F — рассчёт расстояния
