TurtleDuino - мобильный Arduino-робот способный объезжать препятствия

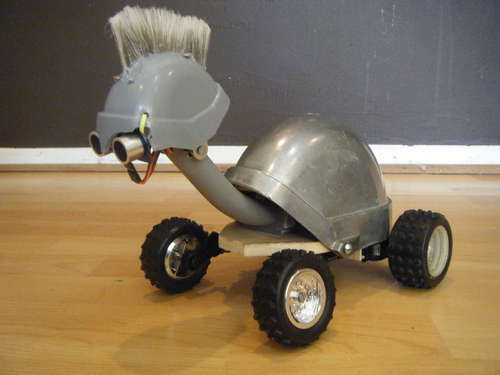

TurtleDuino — мобильный Arduino-робот, способный объезжать препятствия.

TurtleDuino


скетч
// TurtleDuino Obstacles Avoiding Robot By:RobDavinci
 #include <Servo.h>  //include Servo library
 const int RForward = 0;
 const int RBackward = 180;
 const int LForward = RBackward;
 const int LBackward = RForward;
 const int RNeutral = 90;
 const int LNeutral = 90; //constants for motor speed
 const int pingPin = 7;
 const int irPin = 0;  //Sharp infrared sensor pin
 const int dangerThresh = 10; //threshold for obstacles (in cm)
 int leftDistance, rightDistance; //distances on either side
 Servo panMotor;
 Servo leftMotor;
 Servo rightMotor; //declare motors
 long duration; //time it takes to recieve PING))) signal

 void setup()
 {
   rightMotor.attach(11);
   leftMotor.attach(10);
   panMotor.attach(6); //attach motors to proper pins
   panMotor.write(90); //set PING))) pan to center
 }

 void loop()
 {
   int distanceFwd = ping();
   if (distanceFwd>dangerThresh) //if path is clear
   {
     leftMotor.write(LForward);
     rightMotor.write(RForward); //move forward
   }
   else //if path is blocked
   {
     leftMotor.write(LNeutral);
     rightMotor.write(RNeutral);
     panMotor.write(0);
     delay(500);
     rightDistance = ping(); //scan to the right
     delay(500);
     panMotor.write(180);
     delay(700);
     leftDistance = ping(); //scan to the left
     delay(500);
     panMotor.write(90); //return to center
     delay(100);
     compareDistance();
   }
 }

 void compareDistance()
 {
   if (leftDistance>rightDistance) //if left is less obstructed
   {
     leftMotor.write(LBackward);
     rightMotor.write(RForward); //turn left
     delay(2000);
   }
   else if (rightDistance>leftDistance) //if right is less obstructed
   {
     leftMotor.write(LForward);
     rightMotor.write(RBackward); //turn right
     delay(2000);
   }
    else //if they are equally obstructed
   {
     leftMotor.write(LForward);
     rightMotor.write(RBackward); //turn 180 degrees
     delay(2000);
   }
 }

 long ping()
 {
   // Send out PING))) signal pulse
   pinMode(pingPin, OUTPUT);
   digitalWrite(pingPin, LOW);
   delayMicroseconds(2);
   digitalWrite(pingPin, HIGH);
   delayMicroseconds(5);
   digitalWrite(pingPin, LOW);

   //Get duration it takes to receive echo
   pinMode(pingPin, INPUT);
   duration = pulseIn(pingPin, HIGH);

   //Convert duration into distance
   return duration / 29 / 2;
 }


Ссылки:
TurtleDuino Object Avoidance Robot
TurtleDuino
