Мозги для робота


Выбор самой главной части любого робота — его мозга — это очень важный и ответственный этап его построения.

Рассмотрим возможные варианты:
(как и любая попытка классификации — это довольно спорный и неполный список, но, как основа для дальнейшей работы, сойдёт и такой :))

1. простейший робот
здесь роль мозга выполняет простая микросхема, транзисторы и т.д.

пример:
BEAM-роботы,
Простейший робот на одной микросхеме (L293D)

2. простой робот
здесь роль мозга выполняет микроконтроллер (atmega, PIC…)

пример:
Простой робот на микроконтроллере (Часть 1) и т.д.

роботы на базе Arduino/CraftDuino

данное решение одно из самых простых и доступных.

3. МК + ПК
Создать простого и доступного робота можно на базе микроконтроллера, который будет принимать информацию с датчиков, управлять различными механизмами робота (моторами, сервомашинками, реле и т.д.).
Однако, на простом МК не получится сделать обработку видео, распознавание речи и прочие вкусности «настоящего робота».
Но и из этого можно выкрутиться с минимальными потерями, разбив робота на две части:
1) робот на базе МК
2) ПК

связывать эти две части одного робота, можно по кабелю, но, удобнее всего, по радиоканалу.

Это очень удобное решение. Простое и доступное.
Золотая середина по простоте, доступности и функционалу.

К тому же, удобно программировать под той ОС, под которой Вы привыкли работать.

а вот далее идёт более обширный список различных вариантов более «мозговитых» роботов.

Сейчас компьютерная техника всё быстрее устаревает, поэтому всё больше старых ПК различной мощности пылятся в чуланах и углах.
Разумеется, нельзя не задумываться — как можно приспособить их для робототехники.

4. робот на базе обычного ПК или ноутбука
плюсы этого решения очевидны:
знакомый стандартный набор средств программирования,
множество готовых библиотек,
множество различной документации,
для управления можно использовать стандартные порты ввода/вывода (COM, LPT, USB),
возможно подключение любых устройств (например, различные web-камеры)
высокая производительность

минусы:
большие габариты,
если используется обычная материнская плата, то возникают трудности с высокой потребляемой мощностью ( для работы такого робота будут тяжёлые, громоздкие и дорогие аккумуляторы)

так же, обратите внимание, что обычная материнская плата требует одновременного наличия целого набора напряжений питания: +/-12В, +/-5В, +/-3.3В что даёт дополнительные проблемы с блоком питания.

использование ноутбука, как кажется, решает эту проблему (более скромные габариты, встроенный аккумулятор), но если ноутбук уже старый, то его аккумулятор не сможет держать заряд достаточно долго, да и вес всё-равно будет в районе 3-5 килограмм.

Из этого следует вывод, что старые ПК лучше использовать в качестве стационарного пульта управления или в связке по радиоканалу с автономным модулем, но устанавливать на самого робота его не стоит.

* робот на базе специализированного ПК

сейчас всё большее распространение получают различные специализированные решения:
материнские платы формата Mini-ITX, или даже, Pico-ITX, причём эти ПК полностью совместимы с компьютерами x86.
Размеры плат и их небольшое энергопотребление делают их более чем привлекательными для роботов.

* робот на базе промышленного ПК

так же стоит обратить внимание на различные платы для промышленных ПК:

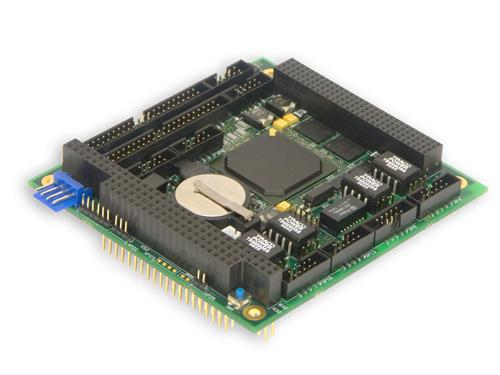

платы формата PC/104 или Micro PC.

обратите внимание, что модули PC/104 насаживаются друг на дурга в эдакий бутерброд (очень напоминает шилды Arduino)

плюсы:
совместимость с компьютерами x86;
низкое энергопотребление (стандартное напряжение 5В, потребление 5W (платы с потреблением более 10W — довольно редки));
небольшой размер (PC/104: 115 x 103 мм.)
множество различных плат расширения,
индустриальное качество плат (рабочий температурный диапазон: -40°C … +85°C, сторожевой таймер, требования по влажности, устойчивость к вибрациям и одиночным ударам)

минусы:
высокая цена,
в зависимости от платы может потребоваться использовать ОС для встраиваемых систем:
Windows CE, Windows Embedded, QNX.

Российские фирмы-изготовители:
http://www.fastwel.ru

другие варианты плат для встраиваемых систем можно посмотреть здесь:
http://www.micromax.ru

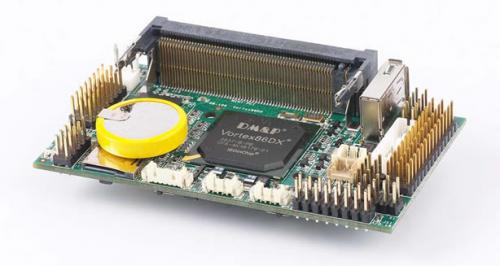

почти все такие платы работают на базе маломощных процессоров:
Vortex86, AMD Geode

на базе Vortex86 построен робо-контроллер RoBoard

новые версии плат уже работают на процессорах Intel® Atom, Intel® Celeron M, Intel® Pentium M

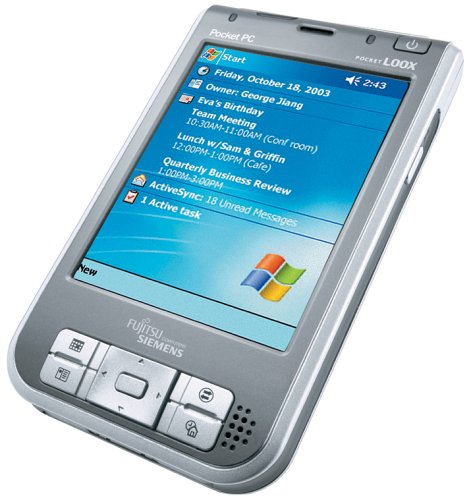

* робот на базе КПК

средняя производительность, хотя современный КПК и смартфоны стремительно догоняют по мощности обычные компьютеры.

плюсы:
компактность и небольшой вес (200 — 300 грамм),
низкое энергопотребление (особенно при выключенном экране),

Время автономной работы КПК — более чем приемлимо для робота.

минусы:
трудности подключения к КПК внешних устройств.

* робот на базе нетбука
как кажется, почти идеальное решение — плюсы ноутбука, но при этом небльшой вес и доступная цена

пример:
Asus Eee PC

* робот на базе контроллера

микроэлектроника развивается и дарит нам возможность использовать свои новинки для создания по-настоящему мозговитых автономных роботов.

существует множество плат развития, контроллеров и отладочных плат:
(чаще всего на базе ARM)

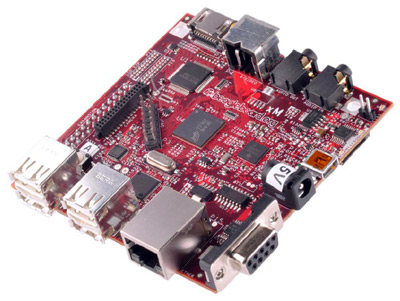

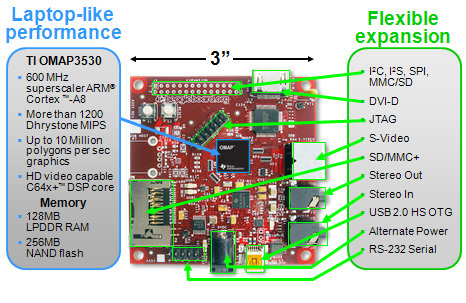

BeagleBoard

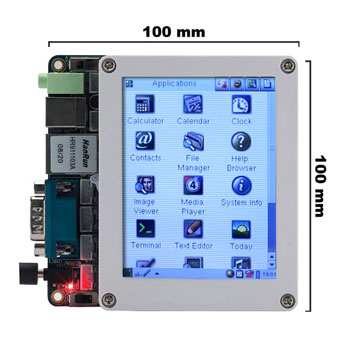

mini2440 ARM9 board

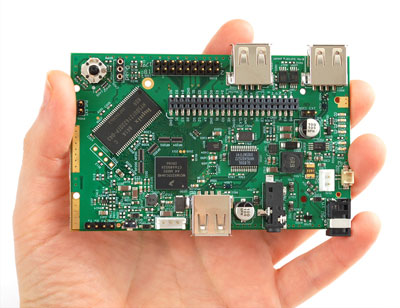

Chumby Hacker Board

Российская компания:
http://www.starterkit.ru

плюсы:
приемлемая цена,
малые габариты,
невысокое энергопотребление,

минусы (или, наоборот, плюсы):
установка ОС для встраиваемых систем:
урезанные дистрибутивы Linux

например:
Angstrom
uClinux

способ погружения и знакомства со встраиваемыми системыми, мини-Linux-ом и прочими вкусностями. Главное за всем этим не забыть — зачем всё это делается 🙂

* робот из переделанного устройства

различные устройства, которые можно переделать и использовать в качестве мозгов для робота.

Это Wi-Fi- роутеры:
D-Link DIR-300
D-Link DIR-320
TP-LINK TL-MR3020

существуют различные варианты открытых Linux-прошивок для роутеров:
* DD-WRT http://dd-wrt.com
* Tomato http://www.polarcloud.com/tomato
* Openwrt http://openwrt.org
* Oleg firmware http://oleg.wl500g.info

которые позволят Вам работать с роутером так, как Вы сами того захотите, а управлять своим роботом через COM-порт, который почти всегда выведен на плате роутера.
А, например, у D-Link DIR-320 — вообще есть USB-порт 😉

а ведь есть ещё и ADSL-модемы 😉

и помните:

«роботы — это увлечение, которое не только отнимает много времени, но и ещё довольно дорогое…»

По теме
Робософт — обзор существующих решений


0 комментариев на «“Мозги для робота”»

  1. почти все такие платы работают на базе маломощных процессоров:
    Vortex86, AMD Geode

    Последние Vortex86, насколько я помню, это 1Ггц и >=512Мб. ОЗУ. Так что называть их «маломощными» не совсем справедливо. В плюсах — цена (в районе 100 долл.) и наличие драйверов для многих ОС.
