Использование CraftDuino в капинге

Здравствуйте. Извините меня пожалуйста, если кому то мой вопрос покажется слишком «детским», но я не специалист в области робототехники. Я занимаюсь созданием Воздушных змеев и попутно пытаюсь приобщиться к КАП (фотографирование с воздушных змеев).

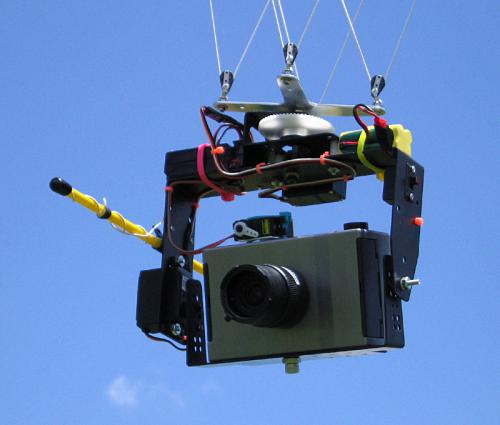

А для создания 360°-панорамной съёмки нужно чтобы камера поворачивалась по горизонту на все 360° и по вертикали на 180°, а также это должно происходить послойно с остановками на съёмку и в момент остановки нажимается кнопка затвора. Выглядит это приспособление держащее камеру вот так


Программное действие установки:
1. Камера повёрнута до максимума в верх, первый снимок.
2. Камера проворачивается по горизонтальной на определённый угол. Угол зависит от фокусного угла камеры, то есть например если это «мыльница» ею приходиться делать около 20 и более снимков чтоб охватить горизонт вокруг полностью. На каждой такой остановке идёт нажим кнопки сервой.
3. Когда камера проходит полностью круг по горизонту, она перемещается относительно вертикали в низ также на определённый угол зависящий от камеры. От максимума до полного полного низа около пяти получается. И на каждом таком повороте по вертикали происходит полный цикл проворота по горизонтали.

Управление должно производиться двумя сервмашинками и одним двигателем. Электродвигатель проворачивает по горизонтали, одна сервмашинка разворачивает по вертикали и одна сервмашинка делает нажим на кнопку затвора.

Также хотелось бы чтоб запуск производился с дистанционки на расстоянии около 200 метров, на такую высоту примерно поднимается камера. Команда одна единственная «старт», а остановка производиться уже по завершению полного цикла. Или на крайний случай таймер который будет запускать установку с задержкой времени, пока камера поднимается в воздух.

Теперь вопросы. Сможет ли CraftDuino управлять сразу тремя объектами: двумя сервами и двигателем? (не пинайтесь пожалуйста :) ) Если не трудно то подскажите как собрать электрически всю эту штуку, то есть схемку если можно. Я так понял у вас как раз всё есть то что мне нужно:
1. robocraft.ru/store/catalog/1 САМ мозг :)
2. robocraft.ru/store/catalog/3 не очень сильная серва для кнопки
3. robocraft.ru/store/catalog/7 серва по мощней для поворота по вертикали (жаль что её нет у вас в наличии сейчас, но думаю это временно)
4. robocraft.ru/store/catalog/32 электродвигатель для поворота платформы по горизонтали. Но вот здесь возникает ещё один вопрос: можно ли управлять таким двигателем чтоб он останавливался в точном месте, — мне кажется для таких целей нужен шаговый электродвигатель??? Хотя можно использовать на сколько я знаю серву переделав её немного, так чтоб она крутилась на 360°.
Рад всё это у вас заказать и ни я один буду так как нас много, но мучают вопросы…
Помогите с решением этих вопросов пожалуйста если вам не трудно. Заранее благодарен. :)
  • 0
  • 13 января 2011, 06:07
  • conysSM

Комментарии (18)

RSS свернуть / развернуть
+
+1
Интересное увлечение=)
Крафтдуины(Ардуины) в качестве мозгов, конечно же, более чем хватит.
С спуском по дистанционке готового решения предложить не могу… Может по проводку?=) Ну а по таймеру — легко.
Как работать с сервой описано тут и тут.
Как подключить моторчик — тут.
Использование шагового двигателя, ИМХО, весьма избыточное решение — точность такая вам, похоже, необязательна, а вес коснрукции выйдет больший.Тяжёлые они — КПД низкий и при одинаковом усилии шаговик будет тяжелее и крупнее моторредуктора или сервы.
Да, серву можно переделать(не оч сложно, но и не слишком легко=)
Да, можно заставить моторчик останавливатся в определённых положениях но это сложнее, тем более что его и подключить сложнее(понадобится драйвер)
Помоему проще с сервой.
Кстати, т.к. вес вам, похоже, важен, стоит посмотреть в сторону сервы полегче.
avatar

Zoltberg

  • 14 января 2011, 22:15
+
0
Спасибо за подробный ответ. :) Ответ на самый главный вопрос: сколько можно подключить серв — был получен, то есть до 12 и мне это хватит за глаза :) Что касается «старта» для начала буду использовать таймер, и если найду передатчик/приёмник на 200 метров и лёгкий, то можно будет подключить его через реле.
Пойду на страницу заказов. Друг тоже загорелся так что сразу два CraftDuino заказывать будем :)
avatar

conysSM

  • 16 января 2011, 06:02
+
0
Возможно, будет удобнее использовать модуль XBeePro? Его заявленная дальность больше километра.-) Правда, тут придётся сравнивать вес шилда с этим модулем (плюс, возможно, более ёмкий аккумулятор) и нить/корд, которой Вы пользуетесь.
www.linuxcenter.ru/shop/embedded/arduino/XBee_Pro_50mW_Series_2_5_RPSMA/
gsm.contrel.ru/wireless/zigbee/xbee/
catalog.compel.ru/blog/tag/xbee-pro/
Ну и, возможно, цена сыграет какую-то роль. Но зато какая гибкость всего устройства приобретается!
Удачи!
avatar

sanders

  • 25 января 2011, 14:25
+
0
Как мало человеку надо для полного счастья :) Я сегодня получил посылочку с детальками среди которых две платки CraftDuino, одна мне, другая другу. От радости не знаю теперь с какой стороны к ним подходить :) Оперативненько так. Даже и не думал что за шесть дней придёт посылка. Спасибо :)

sanders, да интересная штука, спасибо что подсказали. По поводу цены… знаете уж очень хочется чтоб моё «дитятко» ну хоть капельку не хуже забугорных было, поэтому на цену наверно придётся закрыть глаза :)

Начинаю собирать результаты обязательно выложу здесь, если интересно.
avatar

conysSM

  • 27 января 2011, 15:03
+
0
Помогите пожалуйста написать код или правильно подсоединить детали.
На эмуляторе в замен драйвера (нет в библиотеке) поставил светодиоды, а концевик — кнопка:

Увеличить


Это электрическая схема:

Увеличить


#include <Servo.h>
//Сервы
Servo servo_big;                // создаём объект для контроля сервы вертикального наклона
Servo servo_sm;                 // создаём объект для контроля сервы затвора

int pos = 0;                    // переменная для счётчика
int angle = 6;                  // количество горизонтальных проходов
int valserv = 0;                // перемнная для определения положения серв

//мотор
int in1 = 7;                    //INPUT1 драйвера двигателя подключен к 7 пину
int in2 = 8;                    //INPUT2 драйвера двигателя подключен к 8 пину
int enable = 11;                //ENABLE1 драйвера двигателя подключен к 11 пину

//концевик
int btnPin = 12;                //концевик подключен к 12 пину
int btnval = LOW;               //положение концевика (LOW - разомкнут, HIGH - замкнут)
int btn = 0;                    //перменная счётчика нажатия концевика

//---
void setup()
   {
    servo_big.attach(5);        // серва вертикальная подключена к 5-му пину
    servo_sm.attach(6);         // серва затвора подключена к 6-му пину

    pinMode(in1, OUTPUT);       // выходы на драйвер
    pinMode(in2, OUTPUT);
    pinMode(enable, OUTPUT);

    pinMode(btnPin, INPUT);     // вход концевика

    Serial.begin(9600);         // общение с COM портом (на всякий случай для проверок)

    digitalWrite(in1, HIGH);    // подача сигналов на контакты драйвера двигателя
    digitalWrite(in2, LOW);
   }
//----
void loop()
   {
   //----
   if(btn == 0)                                  // если нулевой (верхний) уровень
     {
     servo_sm.write(0);                          // выставляем серву затвора в ноль
     valserv = servo_big.read();                 // и проверяем положение вертикальной сервы
     if(valserv>0)                               // если не в нулевом положении
       {
       for(pos = valserv; pos > 0; pos -= 1)     // медленно выводим в ноль
	  {
          servo_big.write(pos);
	  delay(100);
          }
       }
     }
   //----

   if(btn < angle)                               // контроль количества срабатывания концевика
     {
     analogWrite(enable, 255);                   // запуск двигателя горизонтального разворота
     delay(2000);                                // пауза для обработки снимка
     //---
     for(pos = 0; pos < 90; pos += 1)            // малая серва нажимает на спуск затвора
        {
	servo_sm.write(pos);
	delay(15);
	}
     servo_sm.write(0);                          // возвращаеться назад
     //----

     btnval = digitalRead(btnPin);               // проверяем состояние концевика
     if(btnval == HIGH)                          // если замкнут
       {
       analogWrite(enable, 0);                   // останавливаем двигатель
       for(pos = btn * (180 / angle); pos < btn * (180 / angle) + 180 / angle; pos += 1)
	  {
	  servo_big.write(pos);                  // переводим серву на заданный угол
	  delay(100);
	  }
	  btn += 1;                              // подщитываем количество раз нажатий на концевик
	  delay(100);                            // пауза передначалом движения по горизонту
	  analogWrite(enable, 255);              // запускаем двигатель
	  }
       }
     //----

     if(btn >= angle)                            // если весь цикл пройден
       {
       analogWrite(enable, 0);                   // двигатель отключаеться

       servo_sm.write(0);                        // сервы возвращаються в нулевые состояния
       valserv = servo_big.read();
       for(pos = valserv; pos > 0; pos -= 1)
	  {
	  servo_big.write(pos);                  // серва наклона камеры возвращаеться медлено
	  delay(100);
          }
       }
     //----
   }


Проблема в том, что идёт обработка данных по ступенькам, а это не очень нравиться… если нажат концевик то всё должно останавливаться и занимать новую позицию… а здесь получается, что пока не пройдёт чтение всего кода, система не среагирует на концевик. То есть надо жать на концевик пока система не определит, что концевик нажат, а за это время двигатель прокрутит платформу ещё дальше, разумеется концевик от пустится и система его уже не увидит…
Ка сделать, чтоб по нажатию концевика система начинала сразу же обрабатывать данные.

Концевик показывает что платформа развернулась на 360°. В этот момент останавливается двигатель горизонтального движения, и серва вертикального поворота передвигается на следующий уровень. Двигатель запускается и идёт следующий круг. Вместе с движением платформы по кругу срабатывает серва кнопки затвора, нажимая на кнопку с заданным интервалом.
По эмуляции вроде серва кнопки работает одновременно с движением двигателя, но на практике ещё не проверил, так как платформа ещё не собрана. Но двигатель и концевик уже подсоединены и двигатель останавливается если удерживать концевик при этом двигатель проворачивается почти на целый оборот иногда на полтора.

И ещё, тоже в эмуляторе, на нулевой позиции серва вертикального поворота почему то становиться на 90° ???

Пожалуйста помогите, кроме вас обратиться не к кому, а у самого уже свой мозг начинает плавиться. :)
avatar

conysSM

  • 1 февраля 2011, 08:01
+
0
Вот что получилось у меня :) kitevlad.ucoz.ru/forum/14-43-2603-16-1298625439
avatar

conysSM

  • 25 февраля 2011, 12:35
+
0
Круто=)))
Когда боевые испытания?
Проблемы все решились?
avatar

Zoltberg

  • 26 февраля 2011, 00:10
+
0
Прошу прощение, что очень долго не отвечал, я думал что мой топик ни кто не читает ну и сам перестал здесь появляться :)
Да все вопросы решил сам. Код переписал полностью по другому, была переделана серва под 180гр и ещё очень чего много.
«Боевые» испытания прошёл и уже во всю хожу снимаю :)
kitevlad.ucoz.ru/forum/29-157-1
kitevlad.ucoz.ru/forum/29-158-2932-16-1300896505
kitevlad.ucoz.ru/forum/29-152-1

Сейчас новый вопрос возник, а задавать здесь уже боюсь… похоже здесь на вопросы отвечать не любят :)
avatar

conysSM

  • 30 марта 2011, 06:56
+
0
я бы сказал — не успевают :)))
avatar

noonv

  • 30 марта 2011, 09:41
+
0
О как зацепило то :) Ну тогда может у кого нибудь найдётся немного времени на меня? Про управление инфракрасниками здесь на сайте есть темы но они немного не о том… У меня в фотоаппарате находиться датчик инфракрасный, который предназначен чтоб управлять фотоаппаратом с пульта. Хочу отказаться от сервы которая нажимает на кнопку затвора и поставить инфракрасный диод(?)
Напрямую к ардуинко я так понимаю диод не подключишь… тогда что за блочёк нужен, какая схема? Что за сигнал нужно подавать с ардуино? Ну и может что-то ещё не знаю… Буду очень благодарен за помощь. Спасибо.
avatar

conysSM

  • 30 марта 2011, 11:17
+
0
найдётся=)
также раздуплюсь ответить на предыдущие вопросы и мож койчего ещё полезного подсоветую=)
В хронологическом порядке:
Чтоб СРАЗУ реогировало на концевик надо использовать прерывания.
Чтоб уменьшить инерцию двигателя (на видео работы платформы видно, что имеется выбег) надо использовать динамическое торможение — на все входы драйвера(EN1, IN1, IN2) — еденицы.
Про эмулятор — низнаю=)
К дуинам светодиоды можно подключать напрямую, но ненужно=) В простейшем случае просто через резистор 100-200ом. TSAL4400, например, может пропускать ток до 100мА — чтоб наполную засветить понадобится транзистор. Но вам на полную и не надо — будет же впритык к фотоаппрату, да?
Проблемней узнать/поймать/воспроизвести нужную команду для фотика. Пульт то хоть есть?
Кстати, тогда в голову не пришло — можно и команду на старт подавать по ИК-каналу — на змея к дуине TSOP, в руки пульт самодельный (МК+кнопка+ИК-светодиод(ы)через транзистор)), тот же TSAL4400 можно разогнать до ампера в импульсе, ещё можно поставить несколько светодиодов… добьёт в ясную погоду я думаю=)
avatar

Zoltberg

  • 30 марта 2011, 22:00
+
0
Любят-любят, но иногда не успеваем, иногда и забЫваем=(
Кстати, классные фотки=)
avatar

Zoltberg

  • 30 марта 2011, 22:02
+
0
Я так и знал что про меня забыли :) вот и стал ножками стучать чтоб меня увидели :)
Не могу понять как же это пропустил статью про прерывания… а я решил эту часть с помощью разбивки на шаги движение двигателя. Хотя может и моё решение лучше (?) было по причине того, что на морозе двигатель отказывался крутиться, если на него подавалось небольшое напряжение, при уменьшении скорости его движения. Скажем при подаче от 200 и ниже двигатель отказывался крутиться (может смазка замерзала не знаю, но в тепле начинал двигаться) А так как мне надо было регулировать скорость поворота платформы то я просто стал его разбивать на импульсы с полной подачей напряжения. Можно было менять скорость разворота платформы, отсчитывать также, опираясь на шаги двигателя, количество раз нажимания на затвор в круге. А чтоб двигатель не дёргал платформу и не протягивался, подача импульса происходит с плавным нарастанием/убыванием, используется for():
void Moto()
{
  int dpos;
  for(dpos=0; dpos<255; dpos+=5)
  {
    analogWrite(moto_pin,dpos);
  }
  delay(10);
  for(dpos=255; dpos>0; dpos-=5)
  {
    analogWrite(moto_pin,dpos);
  }
  delay(10);
}

Естественно в момент остановки проверяется замкнуты ли контакты геркона(за место концевика поставил геркон) если замкнуты то производиться действие, и фиксируется запрет на дальнейшую проверку геркона на замыкание, пока платформа не выйдет в разомкнутую зону. При выходе — запрет снимается.
avatar

conysSM

  • 31 марта 2011, 10:32
+
0
Спасибо Zoltberg но на прошлые вопросы уже можно не отвечать :) на главный с прерыванием вы уже ответили, остальные я уже решил :) Если интересно приведу код который сейчас управляет ригом:
// Pekavet v4

#include <Servo.h>

//----
int TimeDelayStart  = 300;                 // время задержки старта в секундах

int Cycle           = 5;                   // количество полных циклов
int cycleStep;

Servo servosm;                             // создаём объект для контроля сервы затвора
int ZatvStep        = 10;                   // задержка между срабатываниями сервы затвора в шагах двигателя
int zatv;
unsigned long time;                        // переменная отсчитавающая время
int servosm_pin     = 5;                   // пин для сервы затвора

Servo servobig;                            // создаём объект для контроля сервы вертикального поворота
// 809, 2180
int min_servo       = 1200;
int max_servo       = 2180;

int LevelStep       = 4;                   // количество круговых уровней сделанных платформой
int levelval;                              // переменная для хранения количиства уровней
int servobig_pin    = 6;                   // пин для сервы вертекального поворота камеры
//----
int moto_pin        = 11;                  // пин для управления двигателем горизонтальногоразворота камеры
int motoIN2_pin     = 8;                   // пин для драйвера IN2 двигателем горизонтальногоразворота камеры
int motoIN1_pin     = 7;                   // пин для драйвера IN1 двигателем горизонтальногоразворота камеры
int motostep;                              // шаги двигателя
//----
int btnval;                                // переменная состояния концевика
int btn_pin         = 12;                  // пин для концевика

boolean btn_block = false;                 // контроль концевика от удержания
boolean foto_go = false;
int kadr;
//------------------------------------------------------------------------------------------------------
void setup()
{
  //----
  pinMode(motoIN2_pin, OUTPUT);                         // назначение выход 8-му пину для IN2 драйвера двигателя
  pinMode(motoIN1_pin, OUTPUT);                         // назначение выход 7-му пину для IN1 драйвера двигателя
  digitalWrite(motoIN2_pin, LOW);                       // назначение направление движения
  digitalWrite(motoIN1_pin, HIGH);                      // для двигателя
  analogWrite(moto_pin,0);
  //----
  pinMode(btn_pin, INPUT);                              // назначение входа для концевика
  //----
  Serial.begin(9600);                                   // инициализация работы с COM-портом
}
//------------------------------------------------------------------------------------------------------
void loop()
{
  //-----------------------
  if(cycleStep > Cycle-1)                                                   // если циклы пройдены полностью то останавливаем программу
  {
    ServoBig (809);
    return;
  }
  //-----------------------
  if(TimeDelayStart > 0)                                                   // задержка работы перед стартом для поднятия камеры
  {
    delay(1000);
    TimeDelayStart--;
    ServoBig (2000);
    kadr++;
    if(kadr>=30)
    {
      kadr=0;
      ServoSmall();
    }
  }
  else
  {
    //-----------------------                                                     // запуск двигателя
    Moto ();
    //-----------------------
    btnval = digitalRead(btn_pin);                                                // узнаём состояние концевика
    if(btnval==HIGH && btn_block==false)                                          // если концевик зажат и не стоит блокировка
    {
      if(levelval==LevelStep)                                                     // подсчитываем уровни и циклы
      {
        levelval=0;
        cycleStep++;
      }
      if(levelval <LevelStep)
      {
        analogWrite(moto_pin,0);

        levelval++;
        ServoBig (min_servo + ((max_servo-min_servo)/(LevelStep-1))*(levelval-1));    // выставление вертикальной сервы на угол согластно уровня
        ServoSmall();                                                                 // делаем снимок
        foto_go=true;                                                                 // разрешаем делать съёмку
      }

      btn_block=true;                                                                 // ставим блокировку от зажима концевика
    }
    if(btnval==LOW)                                                                   // если концевик отпущен
    {
      btn_block=false;                                                                // снимаем блокировку
    }

    //-----------------------
    if(foto_go==true)
    {
      motostep++;
      if(levelval==1 || levelval==LevelStep)
      {
        zatv=ZatvStep*3;
      }
      if(levelval>1 && levelval<LevelStep)
      {
        zatv=ZatvStep;
      }

      if(motostep >= zatv)                                // если наступил момент для срабатывания сервы для затвора
      {
        ServoSmall();                                         // делаем снимок
        motostep=0;
      }
    }
    //-----------------------
  }
}
//------------------------------------------------------------------------------------------------------
void Moto()
{
  int dpos;
  for(dpos=0; dpos<255; dpos+=5)
  {
    analogWrite(moto_pin,dpos);
  }
  delay(10);
  for(dpos=255; dpos>0; dpos-=5)
  {
    analogWrite(moto_pin,dpos);
  }
  delay(10);
}

//------------------------------------------------------------------------------------------------------
void ServoBig (int posAngle)                       // функция поворота вертикальной сервы
{
  servobig.attach(servobig_pin, min_servo, max_servo);
  int pos = servobig.readMicroseconds();           // определение положения сервы вертикального наклона
  while(pos > posAngle)
  {
    pos--;
    delay(5);
    servobig.writeMicroseconds(pos);
  }
  while(pos < posAngle)
  {
    pos++;
    delay(5);
    servobig.writeMicroseconds(pos);
  }
  servobig.detach();                               // отключаем серву
}
//------------------------------------------------------------------------------------------------------
void ServoSmall()                                  // функция поворота сервы затвора
{
  servosm.attach(servosm_pin);                     // подключаем серву кнопки затвора к 5-му пину
  int pos;
  //----
  for(pos = 580; pos <= 800; pos +=5)              // делаем нажим на кнопку затвора
  {                                                // здесь нужно проработать код
    servosm.writeMicroseconds(pos);                // для подстройки к параметрам фотоаппарата
    delay(5);
  }
  delay(700);
  //----
  for(pos = 800; pos >= 580; pos -=5)              // делаем нажим на кнопку затвора
  {                                                // здесь нужно проработать код
    servosm.writeMicroseconds(pos);                // для подстройки к параметрам фотоаппарата
    delay(5);
  }
  //----
  servosm.detach();                                // отключаем серву
}

В коде пока реализована задержка на срабатывание кода для того чтоб успеть поднять камеру на высоту. Скоро должны придти передатчики на 300 метров и тогда перепишу уже код. Управлять стартом диодом может и можно было бы но
не на большое расстояние, поэтому как-то сразу откинул.
avatar

conysSM

  • 31 марта 2011, 10:32
+
0
А вот управлять кнопкой затвора ИК диодом это в самый раз, меньше городить арматуру подвески.
Но вот с ним то как раз таки и возник вопрос. Весь прикол в этих импульсах. Есть конечно уже готовые решения например GentLED Shutter но когда я увидел цену меня чуть кикоз не скрутил, это ж надо люди десяти рублёвый диод за такие бабки продают, хотя бы уж какой нибудь корпусик соорудили да проводки, как на сервах спаяли бы в лапшу. Есть ещё один вариант (точнее варианты на ебау)http://viewitem.eim.ebay.ru/15M-Remote-Sony-NEX-5-A550-A380-A330-A850--RMTDSLR1/270697615827/item здесь уже более менее цена адекватная да и девайс по приличней :). Диод закрепить на стойке возле глазка фотоаппарата, платку спрятать вместе с Ардуинкой, ну и естественно подключит управление замыканием контактов кнопок.
Но вот всё таки хочу сначала попробовать сам собрать, но для этого нужно выяснить на какой чистоте идёт приём у фотоаппарата, каким образом добиться выдачу этой чистоты с Ардуинки. И какой импульс нужен для срабатывания в фотоаппарате затвора.
И ещё чем отличаются ИК-диоды в пультах от TSAL4400? Можно ли пультовые использовать? И почему они прозрачные в пультах, а TSAL4400 с голубоватым оттенком?
Про подключение на прямую я имел ввиду без того блочка который виднеется под кембриком у gentlesовцев. Кстати спасибо я понял теперь зачем транзистор: для усиления свечения диода. Это разуметься не нужно, диод в плотную будет стоять к ИК-порту.

Спасибо за оценку фоток :)
avatar

conysSM

  • 31 марта 2011, 10:33
+
+1
Всем огромное спасибо :) на все вопросы ответы нашёл результат достигнут

avatar

conysSM

  • 1 апреля 2011, 10:55
+
0
Супер=)
может опишете своё решение — скетч, схема (в отдельном посте=)?
Да и про вашу систему подвеса вцелом многим былобы интересно почитать поподробней.
avatar

Zoltberg

  • 1 апреля 2011, 12:08
+
0
может опишете своё решение — скетч, схема (в отдельном посте=)?

К сожалению это не моё решение и приписывать к себе я не буду :) Управление ИК портом фотоаппарата через Ардуину разработал Sebastian Setz я лишь взял готовое. Там у него всё подробно расписано.
А в целом о риге (тоже не моё изобритение :) ) в принципе можно, только нужно время чтоб собраться, хотя о нём всё и так уже расписано на форуме змеенавтов :) И не только о моём но о ригах других участников идут более подробные обсуждения.
avatar

conysSM

  • 1 апреля 2011, 14:40

Только зарегистрированные и авторизованные пользователи могут оставлять комментарии.
