Простейший кухонный таймер на основе ARDUINO


Простейший кухонный таймер на основе ARDUINO
Видео работы платы:

https://www.youtube.com/watch?v=f6C7LF0sxkI


Видео работы в протеусе:

https://www.youtube.com/watch?v=UGNuIySqSCY

Понадобился тут кухонный таймер, самый простой, без наворотов. Найти в продаже оказалось сложновато. Простые механические – все встраиваемые. Нашел китайский механический – проработал месяц, видимо пружина хреновая. Электронные –куча наворотов, выбор мелодий и тому подобное. Чтобы просто выбрал время, нажал на кнопку и занимайся своими делами пока не запищит – нету. Ну раз нету, придется делать самому.
Простой выбор времени. Решил что потенциометр – самое то. Крутишь пока не будет нужное время. Нажал на кнопку – отсчет пошел. Отсчет на 00 – пищит.
Защита от пустой траты батарейки. Потенциометр взял со встроенной кнопкой, выкрутил меньше 0 – кнопка разорвала контакт между + батареи и Vin стабилизатора питания 7805. Заткнуть писк можно только полностью отключив питание.
Питание идет через стабилизатор, по этому можно питать от 6в до 18, я ставил так как питать решил от батарейки 9в типа крона (просто у меня к кронам куча батарейных отсеков валяется), но может возьму 12в батарейку как в пультах автосигнализации. Сначала хотел питать от 3в таблетки, но на ней пьеза слишком тихо пищит.
Отображение решил сделать на двух семи сегментных светодиодных индикаторах (у меня один двойной), подключенных через два сдвиговых регистра 74HC595 подключенных раздельно (это 6 пинов ардуины).
Звук –обычная пьезо пищалка.
Плата – решил использовать паячную макетку ТАКУЮ, травить не стал.

Цена (крайне примерно, так как все это у меня уже было):
Наим — Кол-во — цена — сумма
1) ATMega168 – 1шт – 180р -180р
2) 74HC595 – 2шт -12р – 22р
3) Индикатор DC08-11GWA -1шт – 50р-50р
4) Кнопка -1шт -10р -10р
5) Резистер переменный с выкл. 50Ком – 1шт – 30р -30р
6) Резистер 100 Ом -2шт-2р -4р
7) Батарейный отсек -1шт – 8р -8р
8) Плата макетная -1шт – 120р-120р
9) Батарейка дюрасел 9в – 1шт-80р-80р
10) Провода – кусок старого IDE шлейфа.
Всего: 396р

Корпус пока не придумал. Ручку на потенциометр тоже.

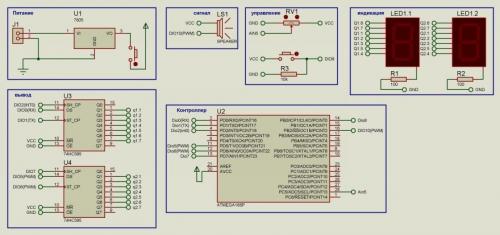

Схема:
Ножки индикатора соединены в таком порядке потому что так удобнее было монтировать.
Токоограничительные резисторы на общих катодах индикаторов, вообще так ставить не рекомендуется, но для меня главным был общий размер устройства.

Скетч:

//переменные управления
int battonAA=8;//пин кнопки сброса
int btstatAA=0;//состояние кнопки сброса
int potA=5;//Потенциометр, отвечает за выбор времени

//переменные хвука
int speakerPin = 10;//нога к спике
int length = 16;                  // число нот
char notes[] = "cfcfcfcfcfcfcfcf "; // пробел - пауза
int beats[] = { 1, 1, 1, 1, 1, 1, 1, 1, 1, 1, 1, 1, 1, 1, 1,1 };
int tempo = 300;
//Сдвиговый регистр
//-----------------------------
int dataPA=0;//пин сдвига DS первой МС
int latchPA=1;//пин сдвига ST_CP первой МС
int clockPA=2;//пин сдвига SH_CP первой МС
//-----------------------------
//-----------------------------
int dataPB=5;//пин сдвига DS второй МС
int latchPB=6;//пин сдвига ST_CP второй МС
int clockPB=7;//пин сдвига SH_CP второй МС
//-----------------------------
//цифры для семисегментных индикаторов
//сдвиговый регистр 1

int shregA[10]={0b11101110,0b10000010,0b11011100,0b11010110,0b10110010,0b01110110,0b01111110,0b11000010,0b11111110,0b11110110};
//сдвиговый регистр 2
int shregB[10]={0b11101110,0b10000010,0b11011100,0b11010110,0b10110010,0b01110110,0b01111110,0b11000010,0b11111110,0b11110110};
//----------------------------
// переменные таймера
long previousMillis = 0;        // прошлое значение времени милисекунд
int secundes=0;//Храним сколько прошло минут
int secundesA=99;//Храним сколько осталось минут
long interval = 1000;//интервал в милисекундах (минута=60000)

void btnstatread()//читаем кнопку
{
if (digitalRead(battonAA)==1){btstatAA=1;}
}


void timerEND()//этот блок выполнится если обратный отсчет достигнет 0
{
  signal();//запускаем проигрывание музыки
}
//-------------------------------
//Музыка
void playTone(int tone, int duration) {
  for (long i = 0; i < duration * 1000L; i += tone * 2) {
    digitalWrite(speakerPin, HIGH);
    delayMicroseconds(tone);
    digitalWrite(speakerPin, LOW);
    delayMicroseconds(tone);
  }
}
void playNote(char note, int duration) {
  char names[] = { 'c', 'd', 'e', 'f', 'g', 'a', 'b', 'C' };
  int tones[] = { 1915, 1700, 1519, 1432, 1275, 1136, 1014, 956 };
  // проиграть тон, соответствующий ноте
  for (int i = 0; i < 8; i++) {
    if (names[i] == note) {
      playTone(tones[i], duration);
    }
  }
}
void  signal() {
 do {
  for (int i = 0; i < length; i++) {
    if (notes[i] == ' ') {
      delay(beats[i] * tempo); // пауза
    } else {
      playNote(notes[i], beats[i] * tempo);
    }
    // пауза между нотами
    delay(tempo / 2);
    btnstatread();
    if (btstatAA==1){break;}//прервать если кнопка HIGH
  }
  }while(btstatAA==0);
  }
//-------------------------
//Выводим символ на 1й сдвиговый регистр
void registerWriteA(byte bitsToSend) {
  digitalWrite(latchPA, LOW);
  shiftOut(dataPA, clockPA, MSBFIRST, bitsToSend);
  digitalWrite(latchPA, HIGH);
}
//Выводим символ на 2й сдвиговый регистр
void registerWriteB(byte bitsToSend) {
  digitalWrite(latchPB, LOW);
  shiftOut(dataPB, clockPB, MSBFIRST, bitsToSend);
  digitalWrite(latchPB, HIGH);
}

//объявляем пины
void setup() {
  //-----------------
  //пины 1го регистра
  pinMode(dataPA, OUTPUT);
  pinMode(latchPA, OUTPUT);
  pinMode(clockPA, OUTPUT);
  //-----------------
  //пины 2го регистра
  pinMode(dataPB, OUTPUT);
  pinMode(latchPB, OUTPUT);
  pinMode(clockPB, OUTPUT);
  //-----------------
  pinMode(speakerPin, OUTPUT);//пин спикера
  pinMode(battonAA,INPUT);//пин кнопки
}

void settimer()//Обратный отсчет
{
//  secundesA=60;
secundesA=analogRead(potA);
secundesA=secundesA/16;
  cifri(secundesA);//отображаем время
}

void loop()
{
cifri(secundesA);//отображаем время
btnstatread();
if (btstatAA==0){settimer();}
else {
unsigned long currentMillis = millis(); //присваиваем переменной текущее значение милисекунд
//выполнить если разница текущего значения милисекунд и прошлого значения больше или равно 60000(минуты)
if (currentMillis - previousMillis >= interval)
{
secundes=secundes+1; //прибавить минуту к общему счетчику минут
secundesA=secundesA-1;//отнять минуту от обратного отсчета
previousMillis = currentMillis;   //присваиваем переменной предыдущего значения текущее значение милисекунд
}
if (secundesA <=0){timerEND();}
  }
}


void cifri(int cifer)
{
switch(cifer)
{
//0-9
case 0:
registerWriteA(shregA[0]);
registerWriteB(shregB[0]);
break;
case 1:
registerWriteA(shregA[0]);
registerWriteB(shregB[1]);
break;
case 2:
registerWriteA(shregA[0]);
registerWriteB(shregB[2]);
break;
case 3:
registerWriteA(shregA[0]);
registerWriteB(shregB[3]);
break;
case 4:
registerWriteA(shregA[0]);
registerWriteB(shregB[4]);
break;
case 5:
registerWriteA(shregA[0]);
registerWriteB(shregB[5]);
break;
case 6:
registerWriteA(shregA[0]);
registerWriteB(shregB[6]);
break;
case 7:
registerWriteA(shregA[0]);
registerWriteB(shregB[7]);
break;
case 8:
registerWriteA(shregA[0]);
registerWriteB(shregB[8]);
break;
case 9:
registerWriteA(shregA[0]);
registerWriteB(shregB[9]);
break;
//10-19
case 10:
registerWriteA(shregA[1]);
registerWriteB(shregB[0]);
break;
case 11:
registerWriteA(shregA[1]);
registerWriteB(shregB[1]);
break;
case 12:
registerWriteA(shregA[1]);
registerWriteB(shregB[2]);
break;
case 13:
registerWriteA(shregA[1]);
registerWriteB(shregB[3]);
break;
case 14:
registerWriteA(shregA[1]);
registerWriteB(shregB[4]);
break;
case 15:
registerWriteA(shregA[1]);
registerWriteB(shregB[5]);
break;
case 16:
registerWriteA(shregA[1]);
registerWriteB(shregB[6]);
break;
case 17:
registerWriteA(shregA[1]);
registerWriteB(shregB[7]);
break;
case 18:
registerWriteA(shregA[1]);
registerWriteB(shregB[8]);
break;
case 19:
registerWriteA(shregA[1]);
registerWriteB(shregB[9]);
break;
//20-29
case 20:
registerWriteA(shregA[2]);
registerWriteB(shregB[0]);
break;
case 21:
registerWriteA(shregA[2]);
registerWriteB(shregB[1]);
break;
case 22:
registerWriteA(shregA[2]);
registerWriteB(shregB[2]);
break;
case 23:
registerWriteA(shregA[2]);
registerWriteB(shregB[3]);
break;
case 24:
registerWriteA(shregA[2]);
registerWriteB(shregB[4]);
break;
case 25:
registerWriteA(shregA[2]);
registerWriteB(shregB[5]);
break;
case 26:
registerWriteA(shregA[2]);
registerWriteB(shregB[6]);
break;
case 27:
registerWriteA(shregA[2]);
registerWriteB(shregB[7]);
break;
case 28:
registerWriteA(shregA[2]);
registerWriteB(shregB[8]);
break;
case 29:
registerWriteA(shregA[2]);
registerWriteB(shregB[9]);
break;
//30-39
case 30:
registerWriteA(shregA[3]);
registerWriteB(shregB[0]);
break;
case 31:
registerWriteA(shregA[3]);
registerWriteB(shregB[1]);
break;
case 32:
registerWriteA(shregA[3]);
registerWriteB(shregB[2]);
break;
case 33:
registerWriteA(shregA[3]);
registerWriteB(shregB[3]);
break;
case 34:
registerWriteA(shregA[3]);
registerWriteB(shregB[4]);
break;
case 35:
registerWriteA(shregA[3]);
registerWriteB(shregB[5]);
break;
case 36:
registerWriteA(shregA[3]);
registerWriteB(shregB[6]);
break;
case 37:
registerWriteA(shregA[3]);
registerWriteB(shregB[7]);
break;
case 38:
registerWriteA(shregA[3]);
registerWriteB(shregB[8]);
break;
case 39:
registerWriteA(shregA[3]);
registerWriteB(shregB[9]);
break;
//40-49
case 40:
registerWriteA(shregA[4]);
registerWriteB(shregB[0]);
break;
case 41:
registerWriteA(shregA[4]);
registerWriteB(shregB[1]);
break;
case 42:
registerWriteA(shregA[4]);
registerWriteB(shregB[2]);
break;
case 43:
registerWriteA(shregA[4]);
registerWriteB(shregB[3]);
break;
case 44:
registerWriteA(shregA[4]);
registerWriteB(shregB[4]);
break;
case 45:
registerWriteA(shregA[4]);
registerWriteB(shregB[5]);
break;
case 46:
registerWriteA(shregA[4]);
registerWriteB(shregB[6]);
break;
case 47:
registerWriteA(shregA[4]);
registerWriteB(shregB[7]);
break;
case 48:
registerWriteA(shregA[4]);
registerWriteB(shregB[8]);
break;
case 49:
registerWriteA(shregA[4]);
registerWriteB(shregB[9]);
break;
//50-59
case 50:
registerWriteA(shregA[5]);
registerWriteB(shregB[0]);
break;
case 51:
registerWriteA(shregA[5]);
registerWriteB(shregB[1]);
break;
case 52:
registerWriteA(shregA[5]);
registerWriteB(shregB[2]);
break;
case 53:
registerWriteA(shregA[5]);
registerWriteB(shregB[3]);
break;
case 54:
registerWriteA(shregA[5]);
registerWriteB(shregB[4]);
break;
case 55:
registerWriteA(shregA[5]);
registerWriteB(shregB[5]);
break;
case 56:
registerWriteA(shregA[5]);
registerWriteB(shregB[6]);
break;
case 57:
registerWriteA(shregA[5]);
registerWriteB(shregB[7]);
break;
case 58:
registerWriteA(shregA[5]);
registerWriteB(shregB[8]);
break;
case 59:
registerWriteA(shregA[5]);
registerWriteB(shregB[9]);
break;
//60-69
case 60:
registerWriteA(shregA[6]);
registerWriteB(shregB[0]);
break;
case 61:
registerWriteA(shregA[6]);
registerWriteB(shregB[1]);
break;
case 62:
registerWriteA(shregA[6]);
registerWriteB(shregB[2]);
break;
case 63:
registerWriteA(shregA[6]);
registerWriteB(shregB[3]);
break;
case 64:
registerWriteA(shregA[6]);
registerWriteB(shregB[4]);
break;
case 65:
registerWriteA(shregA[6]);
registerWriteB(shregB[5]);
break;
case 66:
registerWriteA(shregA[6]);
registerWriteB(shregB[6]);
break;
case 67:
registerWriteA(shregA[6]);
registerWriteB(shregB[7]);
break;
case 68:
registerWriteA(shregA[6]);
registerWriteB(shregB[8]);
break;
case 69:
registerWriteA(shregA[6]);
registerWriteB(shregB[9]);
break;
//70-79
case 70:
registerWriteA(shregA[7]);
registerWriteB(shregB[0]);
break;
case 71:
registerWriteA(shregA[7]);
registerWriteB(shregB[1]);
break;
case 72:
registerWriteA(shregA[7]);
registerWriteB(shregB[2]);
break;
case 73:
registerWriteA(shregA[7]);
registerWriteB(shregB[3]);
break;
case 74:
registerWriteA(shregA[7]);
registerWriteB(shregB[4]);
break;
case 75:
registerWriteA(shregA[7]);
registerWriteB(shregB[5]);
break;
case 76:
registerWriteA(shregA[7]);
registerWriteB(shregB[6]);
break;
case 77:
registerWriteA(shregA[7]);
registerWriteB(shregB[7]);
break;
case 78:
registerWriteA(shregA[7]);
registerWriteB(shregB[8]);
break;
case 79:
registerWriteA(shregA[7]);
registerWriteB(shregB[9]);
break;
//80-89
case 80:
registerWriteA(shregA[8]);
registerWriteB(shregB[0]);
break;
case 81:
registerWriteA(shregA[8]);
registerWriteB(shregB[1]);
break;
case 82:
registerWriteA(shregA[8]);
registerWriteB(shregB[2]);
break;
case 83:
registerWriteA(shregA[8]);
registerWriteB(shregB[3]);
break;
case 84:
registerWriteA(shregA[8]);
registerWriteB(shregB[4]);
break;
case 85:
registerWriteA(shregA[8]);
registerWriteB(shregB[5]);
break;
case 86:
registerWriteA(shregA[8]);
registerWriteB(shregB[6]);
break;
case 87:
registerWriteA(shregA[8]);
registerWriteB(shregB[7]);
break;
case 88:
registerWriteA(shregA[8]);
registerWriteB(shregB[8]);
break;
case 89:
registerWriteA(shregA[8]);
registerWriteB(shregB[9]);
break;
//90-99
case 90:
registerWriteA(shregA[9]);
registerWriteB(shregB[0]);
break;
case 91:
registerWriteA(shregA[9]);
registerWriteB(shregB[1]);
break;
case 92:
registerWriteA(shregA[9]);
registerWriteB(shregB[2]);
break;
case 93:
registerWriteA(shregA[9]);
registerWriteB(shregB[3]);
break;
case 94:
registerWriteA(shregA[9]);
registerWriteB(shregB[4]);
break;
case 95:
registerWriteA(shregA[9]);
registerWriteB(shregB[5]);
break;
case 96:
registerWriteA(shregA[9]);
registerWriteB(shregB[6]);
break;
case 97:
registerWriteA(shregA[9]);
registerWriteB(shregB[7]);
break;
case 98:
registerWriteA(shregA[9]);
registerWriteB(shregB[8]);
break;
case 99:
registerWriteA(shregA[9]);
registerWriteB(shregB[9]);
break;
//
default:
registerWriteA(shregA[0]);
registerWriteB(shregB[0]);
break;
}
}



0 комментариев на «“Простейший кухонный таймер на основе ARDUINO”»

Добавить комментарий

Arduino

Что такое Arduino?
Зачем мне Arduino?
Начало работы с Arduino
Для начинающих ардуинщиков
Радиодетали (точка входа для начинающих ардуинщиков)
Первые шаги с Arduino

Разделы

  1. Преимуществ нет, за исключением читабельности: тип bool обычно имеет размер 1 байт, как и uint8_t. Думаю, компилятор в обоих случаях…

  2. Добрый день! Я недавно начал изучать программирование под STM32 и ваши уроки просто бесценны! Хотел узнать зачем использовать переменную типа…

3D-печать AI Android Arduino Bluetooth CraftDuino DIY IDE iRobot Kinect LEGO OpenCV Open Source Python Raspberry Pi RoboCraft ROS swarm ИК автоматизация андроид балансировать бионика версия видео военный датчик дрон интерфейс камера кибервесна манипулятор машинное обучение наше нейронная сеть подводный пылесос работа распознавание робот робототехника светодиод сервомашинка собака управление ходить шаг за шагом шаговый двигатель шилд юмор

OpenCV
Робототехника
Будущее за бионическими роботами?
Нейронная сеть - введение
