Практическое программирование Arduino/CraftDuino - подключаем мышку PS/2

0. Начало
1. Цифровой ввод — кнопка
2. Аналоговый вывод — Fading
3. Аналоговый ввод – потенциометр
4. Аналоговый ввод – осциллограф
5. Генерация звука – пьезоизлучатель.
6. Фоторезистор
7. Сенсор на светодиоде
8. Общение с Arduino — программирование работы с COM-портом.
9. Аналоговый датчик температуры – LM335

10. Подключаем к Arduino мышку PS/2

На официальном сайте ардуино натолкнулся на библиотеку для работы с устройствами PS/2.

Это даёт шанс пообщаться с компьютерной мышкой напрямую :)
У меня как раз завалялась полудохлая мышка и я сразу решил проверить на ней работу библиотеки :)

Посмотрим, что собственно представляет из себя разъём PS/2 (Personal System)
Если посмотреть на разъём типа «мама» (female connector), выведенный на материнской плате ПК, то увидим шесть входов:

Распиновка (pinout) следующая:
Pin 1	+DATA	        Data
Pin 2	N/C		Not connected
Pin 3	GND		Ground
Pin 4	Vcc		+5 V DC (до 275 mA)
Pin 5	+CLK		Clock
Pin 6	N/C		Not connected

Подробнее о протоколе обмена PS/2 можно прочитать здесь.

Таким образом, у мышки, имеем шесть выводов, два из которых не используются :)

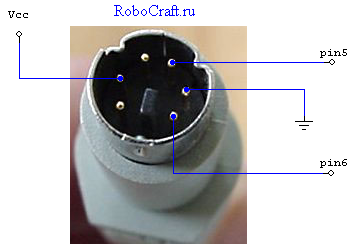

Т.к. на рисунке приведён пример распиновки «мамы» PS/2, то соответствующие выводы типа «папа» у разъёма компьютерной мышки можно получить зеркальным отображением разъёма :)

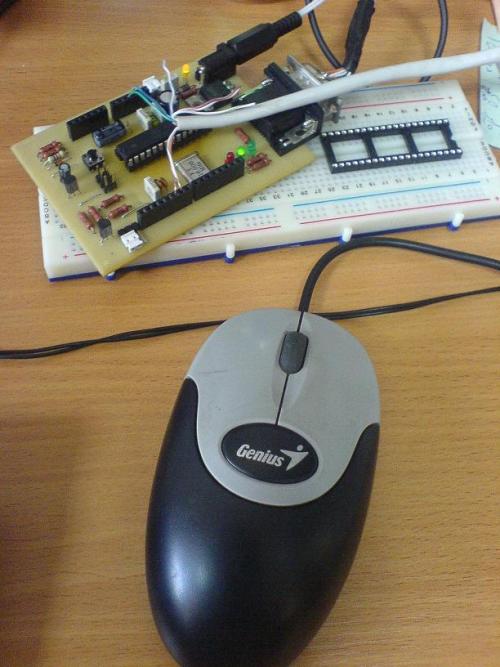

Я подпаял к кабелю мышки провода витой пары, которые так хорошо работают с макетной платой, и напрямую подключил их к соответствующим портам ардуины

, как показано на страничке ардуиновской библиотки PS/2 :)

Далее нужно скачать файл ps2.zip
, который содержит библиотеку для работы с PS/2.
Открыв архив, видим папку ps2, которую нужно поместить в библиотечную директорию Arduino IDE (\hardware\libraries\).

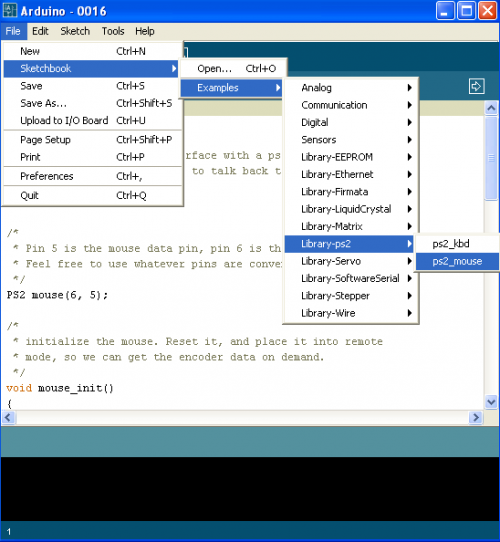

Перезапускаем IDE и видим, что у нас появилась не только новая библиотека ps2, но и новые примеры :)

компилируем скетч и загружаем в МК.

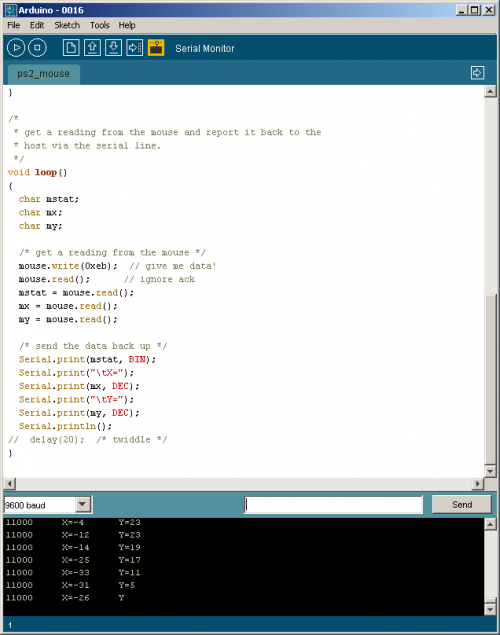

Теперь через монитор последовательного порта можем наблюдать, данные о перемещении мышки:

Здорово, правда? И так просто :)

Из документации известно, что X растёт слева-направо, а Y снизу-вверх.

Т.е. вполне обычная для урока математики система координат :)


Таким образом, о движении мышки вправо можно судить по положительной величине X, и наоборот – о движении мышки влево будет говорить отрицательная величина X. Аналогично и для Y.

Обязательно стоит внимательно изучить тестовый скетч ps2_mouse и обратить внимание, что работу с мышкой нужно инициализировать (команда 0xFF)

/*
 * скетч для работы с ps/2-мышкой
 */

#include <ps2.h>

/*
 * к Pin 5 -  подключена линия Data, а к pin 6 – линия Clock
 */
PS2 mouse(6, 5);

/*
 * Инициализация работы с мышкой.
 * Посылается команда Сброса (Reset it)
 * затем мышка переводится режим remote mode
 * так, что мы получаем от неё данные по запросу
 */
void mouse_init()
{
  mouse.write(0xff);  // reset
  mouse.read();  // ack byte
  mouse.read();  // blank */
  mouse.read();  // blank */
  mouse.write(0xf0);  // remote mode
  mouse.read();  // ack
  delayMicroseconds(100);
}

void setup()
{
  Serial.begin(9600);
  mouse_init();
}

/*
 * считываем данные с мышки и выводим в COM-порт
 */
void loop()
{
  char mstat;
  char mx;
  char my;

  /* запрашиваем данные от мышки */
  mouse.write(0xeb);  // команда на чтение данных
  mouse.read();      //  игнорируем ack
  mstat = mouse.read();
  mx = mouse.read();
  my = mouse.read();

  /* выводим данные в COM-порт*/
  Serial.print(mstat, BIN);
  Serial.print("\tX=");
  Serial.print(mx, DEC);
  Serial.print("\tY=");
  Serial.print(my, DEC);
  Serial.println();
//  delay(20);
}


Список команд, которые поддерживает мышка можно посмотреть в документации на конкретный контроллер, используемый в мышке.
Например, в данной мышке используется оптический сенсор PAW3401,

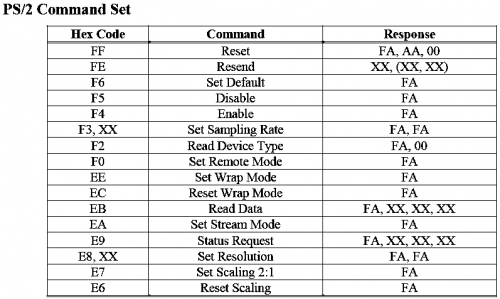

поддерживающий следующие команды:

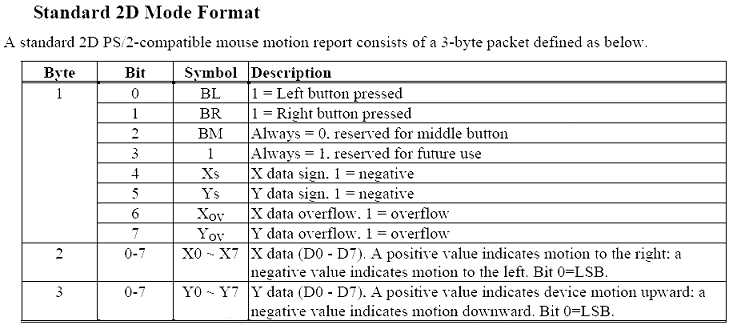

а вот табличка — что за данные шлёт мышка в ответ на команду чтения данных (0xEB):

нулевой бит 1-го байта показывает нажата ли левая кнопка мышки, первый бит — правая;
второй байт содержит смещение по X: значение может быть от -127 (смещение влево) до 127 (вправо);
третий байт содержит смещение по Y: значение может быть от -127 (смещение вниз) до 127 (вверх).
Т.о. если мышку не трогать во втором и третьем байтах будут нули.
для мышки с колесом прокрутки будет 4-й байт — для оси Z

Для чего же мы можем использовать мышку?

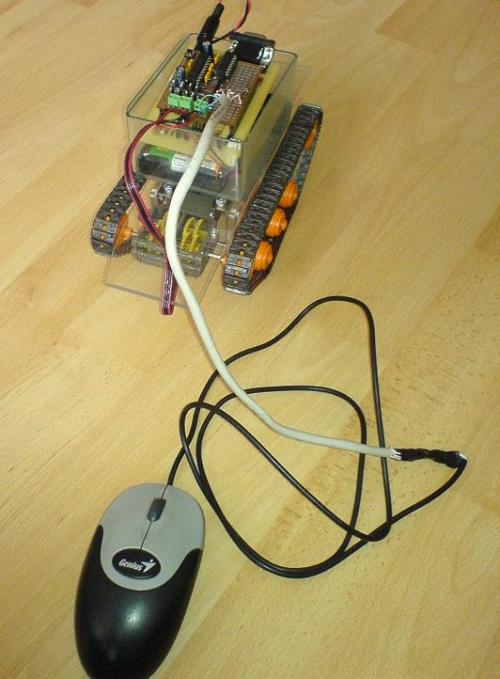

Например, как датчик перемещения… ну или просто управлять с помощью мышки сервой или нашим роботом :)


Ссылки:
1. http://www.arduino.cc/playground/ComponentLib/Ps2mouse
2. http://en.wikipedia.org/wiki/PS/2_connector
3. http://pinouts.ru/Inputs/PS2Mouse_pinout.shtml
4. http://www.ixbt.com/peripheral/mice-sensor.shtml

По теме:
Arduino, термины, начало работы
КМБ для начинающих ардуинщиков
Состав стартера (точка входа для начинающих ардуинщиков)
  • +2
  • 22 октября 2009, 12:52
  • admin

Комментарии (15)

RSS свернуть / развернуть
+
+1
А как можно узнать нажатые клавиши или использование колесика прокрутки?
И еще вопрос: мышь возвращает смещение относительно прошлого сеанса чтения или относительно некого «центра»?
avatar

SabMakc

  • 22 октября 2009, 19:48
+
0
обновил статью — после таблички команд добавил табличку данных от мышки.
данные о нажатых кнопках можно получить в переменной
mstat
, в которую считывается первый байт.
Данные о колёсике прокрутки содержатся в четвёртом байте (в скетче не используется).
Возвращаемую величину можно рассматривать как скорость смещения.
avatar

admin

  • 23 октября 2009, 11:33
+
0
Хочу использовать мышь в качестве датчика перемещения, но не могу понять как получаемые данные преобразовать в расстояние.
avatar

chiibis

  • 9 декабря 2010, 14:21
+
0
возвращаемые данные — это смещение относительно последнего положения. чтобы таким образом мерить пройденное расстояние их нужно просто накапливать в счётчике.
avatar

noonv

  • 9 декабря 2010, 14:43
+
0
Да, но порог достигается слишком быстро. Если я двигаю мышку с нужной мне скоростью там всегда 127. Это явно из-за переполнения.
avatar

chiibis

  • 9 декабря 2010, 15:09
+
0
значение смещения передаётся в 1 байте, так что ваша скорость больше чем та, которую может обеспечить мышка и вам придётся искать другой вариант датчика перемещения.
avatar

noonv

  • 9 декабря 2010, 16:01
+
0
для мышки с колесом прокрутки будет 4-й байт — для оси Z

Не похоже на это. Возможно, что при скролле и передаётся 4-й байт, а в остальных случаях — три, но как это определить? В первом байте в битах 4 и 5 есть информация какое перемещение послано — по X или по Y, но там ни байта про Z :)
Если пытаться тупо читать 4-байт, то система подвисает — я так понимаю уходит в бесконечный цикл в ожидании данных при вызове mouse.read().
У кого-нить получилось заюзать колёсико?)
avatar

dansamara

  • 19 декабря 2010, 13:24
+
+1
Разобрался я со скроллом, о чём и спешу поделиться.
Источник информации (описание протокола на английском языке): www.computer-engineering.org/ps2mouse/

Итак. История колеса прокрутки ведёт свою историю с мышки Microsoft Intellimouse. Работает эта мышь (и подобные ей) по протоколу PS/2 с расширением Intellimouse (Intellimouse Extensions). По умолчанию мышь маскируется под обычную, расширение надо включить принудительно. Для этого необходимо послать несколько последовательных команд на изменение частоты дискретизации (sample rate).

У расширения Intellimouse есть два режима: мышка со скролом и мышка со скроллом и пятью кнопками. Для первого режима команды дискретизации будут: 200, 100, 80. Для второго: 200, 200, 80. После этого надо проверить как отреагировала мышь, запросив её ID командой «Get device ID» (0xF2), если ответит 0х00, то это обычная мышь, если 0х03 — то со скроллом, 0х04 — скролл и пять кнопок.

А теперь слайды код:

#include <ps2.h>

PS2 mouse(6, 5);

void mouse_init()
{
  mouse.write(0xff);  // reset
  mouse.read();  // ack byte
  mouse.read();  // blank */
  mouse.read();  // blank */
  mouse.write(0xf0);  // remote mode
  mouse.read();  // ack
  delayMicroseconds(100);
}

char IM_mouse_flag = 0; // флаг, что у нас включено расширение Intellimouse

void setup()
{
  Serial.begin(9600);
  mouse_init();

  // Посылаем 200, 100, 80
  mouse.write(0xF3); // set sample rate to...
  mouse.write(200);  // 200
  mouse.read();      // ignore ack
  mouse.write(0xF3); // set sample rate to...
  mouse.write(100);  // 100
  mouse.read();      // ignore ack
  mouse.write(0xF3); // set sample rate to...
  mouse.write(80);   // 80
  mouse.read();      // ignore ack

  mouse.write(0xF2); // get device ID
  mouse.read();      // ignore ack
  IM_mouse_flag = (mouse.read() == 0x03); // check Intellimouse mode
}

void loop()
{
  char mstat;
  char mx;
  char my;
  char scroll;

  /* get a reading from the mouse */
  mouse.write(0xeb);  // give me data!
  mouse.read();      // ignore ack
  mstat = mouse.read();
  mx = mouse.read();
  my = mouse.read();
  if(IM_mouse_flag)
    scroll = mouse.read();

  /* send the data back up */
  Serial.print(mstat, BIN);
  Serial.print("\tX=");
  Serial.print(mx, DEC);
  Serial.print("\tY=");
  Serial.print(my, DEC);
  if(IM_mouse_flag){
    Serial.print("\t");
    Serial.print(scroll, DEC);
  }
  Serial.println();
}

С моей старой мышкой Logitech это сработало.

Нужно учесть, что на скролл отводится всего три бита в четвёртом байте. Соответственно диапазон значений для колёсика будет -7:+7, а не -127:+127, как для перемещения мышки.

PS: В данной статье есть маленькая неточность: ответ мышки на команду «Set sample rate» возвращает 0хFA один раз, а не два. Видимо опечатка.
avatar

dansamara

  • 20 декабря 2010, 08:03
+
0
Спасибо! Отличная работа! :)
avatar

noonv

  • 20 декабря 2010, 10:01
+
+1
В данной статье есть маленькая неточность: ответ мышки на команду «Set sample rate» возвращает 0хFA один раз, а не два. Видимо опечатка.

Не совсем соглашусь с данным утверждением. Вероятно, играет роль модель грызуна или что-то еще. Имел дело с Джениусовской мышкой. К слову, она USB'шная, но, несмотря на все вопли об абсолютно разных протоколах, работает совершенно так же, как пспополамная, с теми же пинами.
Так вот, долго не мог понять, почему не удается включить режим со скроллом. Сегодня наконец вымучил. Дело было в том, что не производилось считывание после отсылки 0xF3. После самой команды также возвращалось 0хFA, после получения чего и удалось включить скролл.
Хотя в итоге он все равно не так обрадовал. Суть в том, что, в отличие от координат x-y, для скролла не производится накопление, и выдается то число оборотов, которое сделано в сам момент считывания. Таким образом, нужно очень постараться, чтобы получить результат 2 (-2), а больше — совсем никак. Это у всех так, есть способ поменять режим, или же специфика модели?
avatar

gwer

  • 20 июня 2012, 03:18
+
0
Мышь — лучшая навигационная система для вашего робота! Непревзайденная точность позиционирования и простота использования! Сарказма насчет ЛСП (локальной системы позиционирования) нет. Так же можно использовать вместо датчика столкновения: на мотор сигнал есть а с мыши не меняются координаты — вы уперлись в стенку!
avatar

MAFia

  • 26 сентября 2011, 15:21
+
0
Плохо только то, что мышкой нужно прям по поверхности возить, на расстоянии в сантиметр уже не работает :(, поверхность-то не всегда ровная, как стол.
avatar

able

  • 20 июня 2012, 05:13
+
0
Там все дело в фокусе. Под сенсором линза стоит. Можно, конечно, побаловаться с ней, но, боюсь, тогда грызун снова будет работать на очень малом диапазоне расстояний, и вряд ли на поверхности сработает (не в фокусе будет).
avatar

gwer

  • 21 июня 2012, 21:41
+
0
Один вопрос — почему у меня макс. значения досигают 63(по обоим осям). При это скорость черепашья. Как тогда в винде мышь работает шустро (не эта, а вообще все пс 2 мыши)?
avatar

MAFia

  • 31 октября 2011, 15:23
