Лично мне, в Arduino IDE очень не хватает отладчика – с этим обязательно нужно что-нибудь сделать 🙂
Но ведь уже существуют пакеты для разработки электронных устройств от схемы до печатной платы.
Например, замечательная программа – ISIS PROTEUS:
— PROTEUS может симулировать несколько МК в одном устройстве (AVR, PIC, Motorola, ARM)
— в поставку PROTEUS входит очень много моделей компонентов.
— можно симулировать любые электронные устройства и не содержащие МК
Т.о. если нужно проверить какую-нибудь идею или вариант реализации – можно не искать детали, а просто «собрать» схему в PROTEUS-е и посмотреть как она будет работать 🙂
Симуляция PROTEUS-а очень реалистична — наглядно видна работа устройства,
напряжения и токи в нем.
Причём PROTEUS — это полная система проектирования — от идеи — до результатов работы устройства и файлов для платы.
Как всегда – об этой системе можно почитать ДиХальта.
Итак, попробуем смоделировать Arduino 🙂
Простейший вариант Arduino/CraftDuino представлен на рисунке выше 🙂

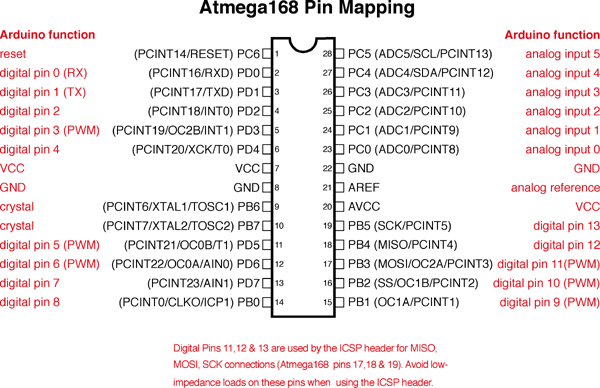

Да – никаких источников питания и стабилизаторов – просто микроконтроллер и светодиод, который подключён к 19 ножке МК, она же 5-й вывод порта B – она же, согласно Arduino Pin Mapping – digital pin 13 🙂
Можно чуть усложнить схему, подключив виртуальный терминал:
— теперь мы сможем видеть данные, которые наша виртуальная ардуина шлёт в последовательный порт 🙂
Если на компоненте дважды щёлкнуть левой кнопкой мышки, то появится окошко, в котором можно установить различные параметры.
Например, для микроконтроллера:
Чтобы загрузить в микроконтроллер программу – через поле “Program File” –указываем путь к .hex-файлу.
Укажем МК частоту 16MHz и загрузим стандартный Blink.
Запускаем симуляцию и видим, как меняется напряжение на светодиоде:
Для наглядности – можно в библиотеке компонентов выбрать светодиод с анимацией:
Теперь можно проверить работу других обучающих скетчей.
Например, светодиод с кнопкой:
— добавляем нужные элементы, загружаем в виртуальный МК .hex со скетчем и вуаля:
Кнопка не нажата:
Нажмём кнопку – и виртуальный светодиод загорается 🙂
Посмотрим – как работает виртуальный терминал; загрузим в МК скетч Blink_HL
Работает! Сообщения терминала отображаются в маленьком окошке 🙂
А осциллограф? Грузим в МК скетч шестиканалоного осциллографа 🙂
Хм… какой-то мусор… ааа я забыл изменить скорость COM-порта!
Дважды щёлкаем на терминале и устанавливаем скорость (Baud Rate) в 38400
Теперь всё работает!
Только симуляция не учитывает наводки, которые были в реальной схеме – поэтому тут одни нули 🙂
Теперь можно запускать свои скетчи вдали от Arduino, используя всю мощь симуляции PROTEUS-а (от виртуальных инструментов до отладки)!
