Раз уж заикнулись, что можно сделать Arduino в домашних условиях, надо делать!
Версий печатных плат ардуино достаточно много и в основном они предназначены для заводского изготовления – мелкие расстояния между дорожками, куча межслойных переходов, а то и вообще 4 слоя. Ну а для наколенного изготовления специально разработана “Arduino Single-Sided Serial Board”. Это полностью ардуино-совместимая плата т.е. в неё можно смело втыкать разнообразные шилды, и столь же смело втыкать её в комп – ArduinoIDE будет с ней работать. Инструкцию на английском со схемой, списком деталей и прочими подробностями можно взять здесь.
Итак, чтобы сделать Arduino своими руками, нам понадобятся:
Шаблон под ЛУТ распечатываем на фотобумаге из фотошопа при 11,9%.

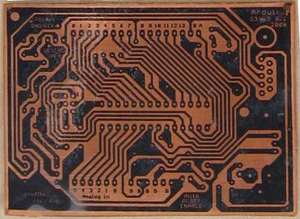

Накатываем на подготовленную плату:

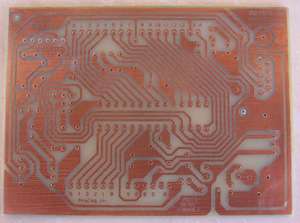

Травим, оттираем ацетоном тонер…

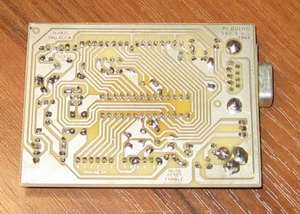

Лудим, напаиваем элементы
вокруг контроллера перегрел плату феном, т.к. сначала промахнулся со стороной ключа панельки=(

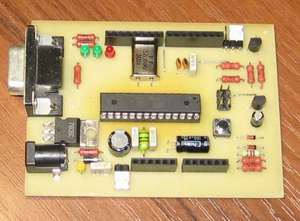

Должно работать=)
Итого, как и обещали, получили полностью ардуино-совместимую плату, да что там, настоящую Arduino! Осталось только прошить загрузчик (bootloader).
ЗЫ: COM — разъём для платы нужен типа «мама» — у меня под рукой такого не оказалось и пришлось поставить «папу», что потом вызвало затруднения при попытке подключить свой девайс к компу=)
Категорически не советую ставить такой разъём!
ЗЗЫ: Вот так правильно!
Здравствуйте, собрал такую же на ATMEGA8, при помощи LPT-программатора, схема которого приведена здесь www.robocraft.ru/blog/arduino/50.html, удачно прошил бутлоадер. Теперь ардуинка подает какие-то признаки жизни :) Мигает светодиодом L, когда жмешь кнопку reset и почему-то мигает L через каждые 10-15 сек. При попытке залить скетч выдает
avrdude: stk500_getsync(): not in sync: resp=0x00
avrdude: stk500_disable(): protocol error, expect=0x14, resp=0x51
Порт COM1 сконфигурирован на 9600, в выборе платформы в Arduino IDE выбираю Arduino NG or older /w ATMEGA8. Порт COM1. Открываю скетч Blink, жму Upload. Несколько раз мигает RX, потом пайза сек 30 и выдается это сообщение.
Если открыть Serial Monitor и отправлять туда что-нибудь, то RX мигает.
Подскажите, пожалуйста, может быть я что-то недокофигурировал?
Мигает светодиодом L, когда жмешь кнопку reset и почему-то мигает L через каждые 10-15 сек
несовсем понял…
В первую очередь попробуйтне перепрошить бутлоадер, ну и внимательно проверьте сом-шнурок. Эт первое что в голову пришло, попробуйте, отпишите, обязательно разберёмся!
Мигает это хорошо- это бутлоадер перезагружается, так и должно быть.
Плата перед прошивкой (или при открытии порта) должна резетиться,(светодиод L должен мигнуть) если сама нехочет,
попробуйте так: жмём «загрузить скеч» и сразу жмём резет на плате.
Вообще должен работать авторезет — иде-шка дёргает линию DTR(если неошибаюсь=) — сбрасывает контроллер, джампер стоит? линия DTR от сом-порта имеется?
Шнурок обычный, 1-1, 2-2, 3-3… ну то есть соответствуют контакты на входе и на выходе:). Я пошел дальше, воткнул ардуину прямо в порт (у меня на выносной планке он), ничего не изменилось. Прозвонил шлейф с порта на материнку — 2 и 3 контакты соответсвуют SOUT и SIN на материнке.
green-domingo
14 декабря 2009, 01:04: «Порт COM1 сконфигурирован на 9600, в выборе платформы в Arduino IDE выбираю Arduino NG or older /w ATMEGA8. Порт COM1.»
да нет, тут вроде всё верно…
Вот может ещё перед загрузкой скетча стоит нажать «компилировать» но кажысь должно и так работать, да и думаю green-domingo так делал=)
Была такая же проблема! Ты не прошил фьюзы, поэтому у тебя ардуина не выходит на 16 Мгц и не работает связь с компом.
Исходные фьюзы
hfuse=0xd9, lfuse=0xe1, lock=0x3f
Поставить
hfuse=0xca, lfuse=0xdf, lock=0x0f
Что еще проверял, измерял:
1. Проверил транзисторы и диоды — живые.
2. Вынул атмегу, промерял колодку. На 1, 2, 3 и 7 ноге висит +5. При нажатии на сброс на 1-й ноге пропадает. Ну, с 7-й понятно, там и должно быть, а вот 2-я и 3-я меня смущают, это же RX и TX?
3. Переключение джампера serial enable ничего не меняет.
4. Есть еще 2 момента, вызывающих сомнения: на дросселе (который стоит между двумя кондерами) написано 100КЕ, это соответствует 100 мкГн? И неполярного электролита 10мкФ х 16В я не нашел, поставил полярник 10мкФ х 50В.
Несмущайтесь, на RX и TX сидят еденички, так и должно быть, с резетом тож всё верно, джампер «serial enable» должен (при отключенном шнурке) ставить на 2 и 3 нолик или еденичку.
По деталям сомнения напрасны — значение идуктивности дросселя влияет лишь на качество фильтрации питания АЦП, а конденсатор может быть на любое напряжение большее чем на нём сидит по схеме. Только обратите внимание, что если ставите там полярный конд-р, то надо плюсом на GND. Но и это несильно принципиально для прошивки…
Так… ком порт живой? при замыкании 2 и 3 контактов (при отключенной дуине) что шлём в порт, то и должны принимать.
Также похоже что от платы ничего не идёт в прот… воткните светодиод между D2(цифровой вывод платы=) и землёй — должен гореть, а при прошивке-помигать
Ну и класическая серия риторических вопросов типа «а в розетку втыкали?»:
-внимательно осматриваем плату ищем непропаи, замыкания, сопельки
-кварц внимательно осматриваем точно 16МГц?
-земля у разъёма сом-порта есть на 5 ноге?
-пробуем ещё раз перепрошить загрузчик
-arduinoIDE какой версии?
-Порт точно «СОМ1»?
-шнурка usb->com от какогонить мобильника под рукой нету?
-загрузчик шнурком DAPAвским шили не STK200/300?
Огромное спасибо, что отнеслись к моему вопросу с вниманием и так детально отвечаете на него!
Пока отвечу на вопросы:
-плату высмотрел до дыр, несколько раз перелудил дорожки, проверил на сопли и пропаял все элементы.
-на кварце написано 16.00R41
-земля на 5-ноге порта есть
-перепрошивал загрузчик 4 раза
-arduinoIDE v.0017
-аппаратный порт COM1, других нету
-загрузчик шил DAPAвским шнурком через arduinoIDE
Наздоровье=) Всёравно добьём проблему!
Попробуйте светодиод на D2 — узнаете шлёт ли МК чтонить в порт, если нет то надо шить через SPI (ДАПой или, проще, СТКшкой) тестовую прошивку для проверки UARTa… Смущает надпись на кварце, чёт неприпомню такой маркировки, но если L мыргает каждые 10-15сек то всё нормально…
Если есть шнурок то неплохой вариант прошивки скетчей описан в самом конце статьи robocraft.ru/blog/arduino/52.html (напрямую)
ага, но ТОЛЬКО через шнурок-преобразователь USB->RS232(TTL) на выходе у него 0-5в, можно переделать шнурок от какого-нить телефона=)При втыкании такого шнурка в винде появляется виртуальный сом-порт, вот его и скармливаем arduinoIDE, ну и подсоеденяем TX, RX и GND.
Резет придётся дёргать вручную, но зато получится почти настоящая USBшная ардуина=)
Это я поспешил про джампер, прошил только один раз, потом все равно ошибка была.
На самом же деле ошибка была в неправильно установленном конденсаторе С9, на монтажной схеме не указана полярность, а на принципиальной все есть.
=) со снятым джампером «резет» плата не будет саморебутится при обращении к ней через сом-порт, а значит не будет прошиватся в автоматическом режиме- придётся вручную дёргать резет при заливке скетча-не оч удобно, да и невсегда попадёшь в нужный момент=\
у меня 89*65мм,
но лучше печатать и проверять прикладыванием Атмеги или панельки (- чего угодно с шагом выводов 2,54) на своё место (в центре=)
Разница есть, вот например:
ATmega88L-20AU
AT mega 8 8 L — 20 A U
1___2__3_4_5__6__7_8
1. AT — это сделал Atmel
2. mega — семейство
3. 8 — обьём памяти программ(Кбайт)
4. 8 — линейка (не вникал, непробовал, берите просто 8-ю)
5. L — напряжение питания (пойдёт любой, но чем шире диапазон, тем дороже)
«ничего»...4,5-5,5В
«L»............2.7-5.5В
«V»............1.8-5.5В
6. 20 — Макс. тактовая частота МГц (нужно от 16, разгонябельно, кстати, но нерекомендуемо=)
7. P — тип корпуса (нужен DIP — пластиковый выводы с 2-х сторон, точнее DIP-28=)
«A» — TQFP
«J» — PLCC
«M» — MLF
«P» — DIP
8. исполнение (по температуре окр.среды и технологии пайки) «U» — промышленное, PbFree(без свинца) -40..+85C — безразницы=)
Ну если собрать Ардуино собственными руками то его ещё прошивать надо???? это сложно? и как? как я понимаю для этого нужен програматор??? (простите меня но я в этом мало что соображаю, собрать смагу а прошить только с вашей помощью)
Броблем с этим нет! LPT есть и комп тоже есть!!! :) резисторы найдём! схемка простая! :))) вот только что за программка через что прошивают где её достать?
В Windows 2000 и Windows XP запрещена прямая работа с параллельным (LPT) портом, поэтому для нормальной работы AVRDUDE необходимо установить драйвер giveio.sys. Для установки этого драйвера зайдите в папку WinAVR\bin и запустите файл install_giveio.bat (удалить драйвер из системы можно, запустив файл remove_giveio.bat).
В Windows 98 никаких специальных настроек не требуется.
Доброго времени суток.
Ваша подсказка помогла, но теперь выдает такое сообщение:
ШНУРОК PADA
avrdude: verification error, first mismatch at byte 0x1c00
0x12 != 0xff
avrdude: verification error; content mismatch
ШНУРОК знаменитые “пять проводков” проще некуда
avrdude: AVR device not responding
avrdude: initialization failed, rc=-1
avrdude: Yikes! Invalid device signature.
avrdude: Expected signature for ATMEGA8 is 1E 93 07
avrdude: AVR device not responding
***failed;
avrdude: verification error, first mismatch at byte 0x0000
0xca != 0xff
avrdude: verification error; content mismatch
При этом светодиод L пару раз моргнет интервал 4-е секунды.
Возможно кирдык, но необязательно.
Проверьте всё ещё десять раз=) и попробуйте прочитать МК (фьюзы, идентификатор хоть чтонибудь)другой программой-прошивалкой, через “пять проводков”.
А светодиод L индицирует попытки программатора обратится к контроллеру, так и должно быть.
Zoltberg, подскажи плиз как гребенки мама правильно к плате припаивать? я не совсем понимаю. Там есть пластмассовая фигнюшка и в нее вставляются другие железные фигнюшки (чувствую себя блондинкой). Если ее вставить то при попытке вставить папу в маму оно не держится.
порты то я понимаю сделаны для проводов, а вот как крепить их к плате не знаю. разве что отдельно проводом, а потом вставлять в порт «мама». но лучше ведь напрямую
ещё страньше и чудесатее…
вообще ничё не понял=)))
но! порты сделаны для шылдов, в которые впаяны ответные части разьёмов — папы
а провода это уже побочное=)
вообще ничего не понял=\
там понимать нечего…
единственно что могу предположить — похоже вы пытаетесь вставить «маму» в «маму»(а это явно извращение=)
папа и мама это два разных разьёма. это мама
а вот это папа
и держатся друг в друге они так, что выдернуть сложно если в плату не впаяны=)
скажите пожалуйста, если к этому com порту присоединить отдельный переходник usb-com. всё будет работать как и в обычном ардуине? никаких проблем с общением из микроконтроллера не будет?
если типа обычный шнурок от мобилы с ТТЛ уровнями (сигнал на выходе 0-5в), то лучше втыкать не в СОМ разъём, а в 0(rx) и 1(tx) пины платы.
Работает — проверяли=)
скетч ранее зашитый отрабатывает, при подключении к пк определяется, при попытке прошивки загорается диод L, и пару раз мигает диод Rx и всё, дальше никак :)
Выньте Atmeg-у, замкнте друг с другом TX и RX (0 и 1 пин)
в окне терминала пошлите чтонить на плату — при перемычке будет «эхо» — что послали то пришло.
Если так — то ФТэшка выжила=)
А у атмеги мож просто UART выгорел.
А ну так это старая тема=)
Где-то у нас упоминалось.
USB-переходники надо непосредственно в RX и TX (0 и 1 пин)втыкать (ну, только накрест естественно=)
Товарищи, правильно ли я понимаю, что для подключения платы к компьютеру необходим нуль-модемный кабель? И какой лучше использовать программатор: на основе COM или LTP порта?
неправильно=)
Кабель прямой, просто удлинитель без перекрестий — плату можно втыкать прям в ком-порт компа, на манер флешки=)))
Про прошивку через LPT-программаторы писал тут.
Через COM не пробовал.
Отлично, значит и буду втыкать «на манер флешки» :) Про прошивку читал, за LPT страшно. Врочем сначала нужно изготовить изделие, а то нечего прошивать. Спасибо за ответы.
Всегда прошиваю через COM-порт программой Uniprof. Сам программатор собран по схеме «пять резисторов». avr.nikolaew.org/progr.htm
Только у меня ноутбук выдаёт в СОМ-порт не 12В, а 5В. Поэтому резисторы 1КОм были заменены на 0,5 КОм. Работает без проблем.
Строго говоря — нет.
Atmega8L-8PU — «8» — это максимальная тактовая частота -8МГц, а у дуинок 16… Но можно попробовать разогнать=)
Или поправить ИДЕ-шку (чтоб и такое понимала) и бутлоадер, но
это будет уже несовсем “Arduino Single-Sided Serial Board”=)
Почитать про такие модификации среды и бутлоадера можно тут.
Низнаю, может не будет работать, может будет глючить, а может и разгонится=)
Был успешный опыт разгона Atmega168-10PU до 16МГц. Просто поставили, прошили, заработало. Люди тут тоже так пробовали, работало без сбоев…
Но! Помним — всё на свой страх и риск ;)
Зтравствуйте у меня такая проблема:
Прошил мк так как сказано в статье: my-avr.at.ua/publ/1-1-0-4
на сначало прошился на 8 мгц. потом перешил на 16 мгц. Светодиод на ножке dig 0 мигал, все ок.
НО!!! перепрошится под arduino IDE не могу пишет:
avrdude: stk500_getsync(): not in sync: resp=0x00
avrdude: stk500_disable(): protocol error, expect=0x14, resp=0x51
при перепрошивке сначало 1 раз мигает средний LD1 (TX) потом несколько раз тот что ближе к ком порту и все(. Но средний горит постоянно (и иногда горит тот что ближе к порту). Пробовал в том же Code Wizard AVR перепрошить на что нибудь другое не получается. Все равно мигает РD0.
Про перепрошивке бута в arduino IDE пишет такое:
avrdude: AVR device not responding
avrdude: initialization failed, rc=-1
avrdude: Yikes! Invalid device signature.
avrdude: Expected signature for ATMEGA8 is 1E 93 07
avrdude: AVR device not responding
***failed;
avrdude: verification error, first mismatch at byte 0x0000
0xca != 0xff
avrdude: verification error; content mismatch
Что делать? Идти на базар за новым МК и не тогать Code Wizard AVR или есче не все потеряно и можна шить мк и там и там? В чем моя ошибка? Заранее спасибо.
Вопрос по изготовлению платы.
1. Накатали утюгом картинку.
2. Стравили медь.
А дальше сразу напаиваем элементы? Видимо что-то пропущено.
У Di-Halt'а есть два мануала: с лужением и без.
Т.е. дальше мы, видимо, снимаем тонер. А покрытие глицерином и лужение предполагается в конце?
Конечно, после травления надо снять тонер, например потереть ацетоном=)
Лудить перед напайкой!=) И не обязательно, но так лучше паяется и окисляется потом меньше, да и эстетика покрасивше выходит=)
Лужу, кстати, в глицерине, сплавом розе (+немного лимонной кислоты) приблизительно как здесь)
В статье пофиксил, спасибо.
Подскажите подойдет ли на эту плату микросхема atmega168? Я нашел в интернете страничку mkpochtoi.narod.ru - там предлагают atmega168 уже прошитую загрузчиком arduino. И еще — реально ли ЛУТ-ом без опыта сделать место под планарную микросхему atmega328p? atmega328p тоже уже прошита загрузчиком arduino и память в ней 32 кб. Просто планарную микросхему можно пересылкой в письме заказать, совсем недорого.
Спасибо. Вначале попробую ЛУТ-ом сделать 2-3 посадочных места по atmega328 на тестовой платке — если нормально выйдет то рисунок платы Arduino подправлю.
Собрал ХоумМейд Arduino, не могу прошить бутлоадер — пишет:
avrdude: AVR device not responding
avrdude: initialization failed, rc=-1
avrdude: Yikes! Invalid device signature.
avrdude: Expected signature for ATMEGA168 is 1E 94 06
avrdude: AVR device not responding
***failed;
avrdude: verification error, first mismatch at byte 0x0000
0x00 != 0x07
avrdude: verification error; content mismatch
Пробовал и программатор DAPA и “5 проводков- 4резистора” как описано здесь одно и тоже.
Чип Atmega168-20PU, программа Arduino022, WinXP
При подключении DAPA постоянно горит светодиод 13 и при попытке прошивке бутлоадера он несколько раз мигает перед тем как выдать вышеприведенное сообщение.
При подключении “5 проводков- 4резистора” ничего не горит и не мигает, но сообщение тоже.
В чем может быть дело?
Нашел кое-что насчет фьюзов у Атмеги, идущих с завода — может у меня они прописаны также на 1МГц и при 16 не работает?
Кто нибудь сможет тогда кратко объяснить как их поменять на 16МГц практически и чем?
Фьюзы точно не причём. Их прошивкой занимается ИДЕ при заливке бутлоадера.
По надписям судя — у вас контроллер не отвечает.
проверяйте всё — питание, программатор, соединения…
Гм… Проверял несколько раз — плата протравлена нормально, облужена ровно, протрав дорожек нет. На контроллере питание и земля присутствуют. Программаторы свежеспаяные :)
Тогда уже совсем глупый вопрос:
Бутлоадер заливается через программатор или таки надо еще к com-порту ардуину подключать?
доброго времени суток. Прошу о помощи! собрал сие устройство, при подключениии питания горят ld0 и LD1 ВЫСТАВЛЯЮ В НАСТРОЙКАХ ide все как надо, подключаем к lpt 5 проводков нажимаю шить и пишет ошибку прошиваю через CodeVisionAVR Evaluation V2.05.3a он шьется все через теже 5 проводков, и начинает мигать ld13 с периодом мигания 10-15 сек… пытаюсь залить скетч через Ide выдает
avrdude: stk500_getsync(): not in sync: resp=0x00
avrdude: stk500_disable(): protocol error, expect=0x14, resp=0x51
Это резета нет.
ИДЕ ругаетсяименнона это. Если не стоит джампер авторезет, или нету/не подключена/неправильно работает, линия DTR(ЕМНИП) COM-прота, надо жать резет.
Жмёте на конпку заливки скетча и давите резет.
=\ там больно много всего надо, лучше подправить конфиг ИДЕ-шки (arduino-...\hardware\programmers.txt) под программатор 5-проводов и прошить бутлоадер через неё.
(см тут — robocraft.ru/blog/arduino/50.html)
В Windows 2000 и Windows XP запрещена прямая работа с параллельным (LPT) портом, поэтому для нормальной работы AVRDUDE необходимо установить драйвер giveio.sys. Для установки этого драйвера зайдите в папку WinAVR\bin и запустите файл install_giveio.bat (удалить драйвер из системы можно, запустив файл remove_giveio.bat).
В Windows 98 никаких специальных настроек не требуется.
можете подсказать правильные настройки для CodeVisionAVR…
Бутлоадер лежит в arduino-...\hardware\bootloaders\atmega8
файл ATmegaBOOT.hex
Фьюзы, лок биты и последовательность прошивки смотрим здесь.
Ну и конечно, всё на свой страх и риск — залочить МК выставив неправильные фьюзы, довольно просто.
Спасибо автору, сделал. Все работает. Бутлоадер через LPT прошить смог только без резисторов и только с кабелем около 5 см. и то не с первого раза. В общем попробую на будущее программатор Громова сделать. Вопрос в другом, какие критерии для ком кабеля(длина например и схема подключения)? Я соединил так 2-2 3-3 4-4 5-5 то есть сопоставил только задействованные пины. Никакого толку. Терминал молчит. Может короче должен быть(у меня чуть больше метра)?
Длина не особо критична, схема правильная, если в кабеле сомнения то плату можно попробовать втыкать прям в ком-порт компа, на манер флешки=)))
Какой толк ожидаете?(конкретно что делаете, и чего не получается)
Всмысле терминал молчит?
Светодиод на плате при подаче питания мигает?
Кабель нормальный, убедился, замкнул контакты RX TX и получил ответ то, что послал. Вытащил Атмегу и 2 и 3 гнездо закоротил, ответа не получил. При посылке с компа индикатор моргнет. А вот ответа не получаю. Вытащил транзисторы, рабочие оба, диоды тоже не шитые. В общем не понимаю. Правда проводок у меня с преобразователем USB>COM есть, я его напрямую на мегу повесил, все шьет, работает. А вот по COM никак.
Ошибка глупая, но очевидная, и почему сразу не посмотрел… база-коллектор на транзисторе-аналоге на других ногах… Поменял, начало шить, но… один раз шьет, второй раз ошибается. По индикаторам три раза RX моргнет, молчание потом еще раз моргнет и ошибка. И так всегда через раз через два то шьет то не шьет. Скоростями порта играл, никакой разницы.
А можно ли использовать в качестве чипа ATMega8L? Он может максимум дать 8МГц, так что поэтому вопрос и возник. Как я понимаю IDE компилирует код под 16МГц, и использовать его на 8МГц-ах не получится без ошибок.
Прям такую же схему собирать не обязательно? достаточно совестить те же самые выводы с теми же компонентами, чтобы все работало.
Просто я нашел у себя аж 5 штук контроллеров ATMega8L.
Еще у меня есть небольшая схемка с микросхемой FT232RL, так что по идее можно предоставить интерфейс и ей, чтобы все было красиво.
Ат чёрт, буквой промахнулся=\Пардоньте=)
Кстати:
1. АВРы неплохо гонятся;)
2. Есть Arduino платы с 8МГц кварцами — LilyPad, Fio, Pro, Pro Mini.
Можно прошить загрузчик от одной из них, и скетчи компилировать, выбирая эту плату в ИДЕ.
Так что и те 5шт можно будет в ардуиновское дело пустить.
Так что и те 5шт можно будет в ардуиновское дело пустить.
Я не видел настроек по поводу частоты микроконтроллера. Есть она вообще? а то было бы хорошо задавать самостоятельно частоты и использовать скетчи как обычные программы на Си для контроллеров. По идее же язык ограничивается некоторым набором МК-шек и можно спокойно на них и заливать программы:)
Нету, есть только выбор из плат которые поддерживает ИДЕ(Tools->Board), свои платы тоже можно добавлять но ручками. Вроде здесь что-то было по теме.
Спасибо, там все очень наглядно описано с примерчиком, так что, думаю, я сделаю себе ардуину на меге 8й на родной частоте (8МГц) ну или кварц повешу (12МГц)
Еще у меня есть небольшая схемка с микросхемой FT232RL
Угу, получится прям настаящая дуина, посмотрите схему Duemilanove, FT-шку на TX,RX меги через резисторы и всё=)
Из схемы не понял, что надо сделать, чтобы контроллер перезагружался…
Там какая-то схема странная. Вроде бы джампер (RESET-EN), а параллельно напрямую соединен провод.
Зачем там конденсатор?
Какого номинала сопротивление на линии RTS (не могу понять маркировку)?
Джампер на ардуинах паяльный и по умолчанию замкнут дорожкой — поэтому такое обозначение.
Резетится ардуина от подъёма линии DTR эмулированного com-порта. Линия поднимается (и удерживается в 1) при открытии com-порта.
Конденсатор нужен чтоб дать только короткий импульс на ногу резет.
У RTS — 100ом — это альтернативная схема сброса, не задействована — поэтому рядом с резюком написано NM (видимо Not Mounted)
Джампер на ардуинах паяльный и по умолчанию замкнут дорожкой — поэтому такое обозначение.
Резетится ардуина от подъёма линии DTR эмулированного com-порта. Линия поднимается (и удерживается в 1) при открытии com-порта.
Конденсатор нужен чтоб дать только короткий импульс на ногу резет.
Пробовал я соединить эту ногу с ресетом… ничего хорошего не вышло. контроллер то ли зависает то ли не понятно что с ним происходит. во время работы иногда вис. убрал кондер (вообще нет коннекта, а только кнопка на ресете) и все ок
Подскажите пожалуйста, правильно ли я прошил фьюзы для Atmega8A? А то, после прошивки фьюзов и ATmegaBOOT.hex (из папки \arduino-1.0\hardware\arduino\bootloaders\atmega8)девайс при подаче питания никаких признаков жизни не подает (правда еще кварц не впаян). Картинка с фьюзами здесь — satfish.myftp.org/other/fuses.png.
Спаял все как в статье.Атмегу прошивал в программаторе отдельно.Фьюзы выставил правильно.Тут уже выкладывали скрин фьюзов, все так же.Я пользовался калькулятором.Включаю, раз в 15 сек моргает св.диод.При попытке что то залить и выдает ошибку
avrdude: stk500_getsync(): not in sync: resp=0x00
провод проверял, плату тоже, уже несколько раз.Подключаю напрямую к COM ноута.Порт исправен.Еще вопрос: как нужно подключать? Какие выводы на ардуине на какие выводы COMа?
Обычно эта ошибка гворит об отсутствии Reseta в нужный момент или о неправильно выбранной в
Tools->board плате. Про ресет тут по каментам поищите, не раз обсуждалось.
Какие выводы на ардуине на какие выводы COMа?
На ардуине — только на выводы её COM-разъёма!
Если у вас такой разъём то всё само куда надо попадёт.
Тем более, если на прямую подключаете.
в мониторе отправленное не возвращается.С отключенной ардуиной замыкаю пинцетом и все ок.В плате ошибок нет.А вот по выводам на COM что то не совсем понятно… Я подписал так как должно быть.То есть эти выводы абсолютно соответствуют выводам компа. Так?
это значит что разъём и преобразователь уровней у вас работает нормально=)
И значит
Обычно эта ошибка гворит об отсутствии Reseta в нужный момент или о неправильно выбранной в
Tools->board плате. Про ресет тут по каментам поищите, не раз обсуждалось.
В общем проблема почти решилась.Поставил новый контроллер.Промыл плату флюсоFF. (частично смылся рисунок со стороны деталей, вместе с лаком… жалко трудов, ну да ладно. ) плата запустилась!!! но! иногда все таки выходит ошибка(avrdude: stk500_getsync(): not in sync: resp=0x00). Скетчи пробовал пока только с сервой.Иногда кажется что новый не загружается а остается старый… Может такое быть? И еще вопрос, могу ли я сам в скетче что нить поправить? угол поворота сервы например. или скорость движения?
если иногда — то проще забить=)
Нет не может быть, если новый действительно загрузился. Можете добавляйть каждый раз в скетч новое мырганье 13-м светодиодом — тогда будете визуально видеть, что там уже новый скетч крутится, если так не видно изменений.
И еще вопрос, могу ли я сам в скетче что нить поправить?
эээ =)))
ну а зачем они вообще тогда нужны, скетчи-то, если в них ничего не менять=))) Читайте
Что могло случиться с МК, если при аплоаде выдаются такие ошибки?
avrdude: arduino_read_sig_bytes(): (a) protocol error, expect=0x10, resp=0x48
avrdude: error reading signature data for part «ATMEGA8», rc=-3
avrdude: error reading signature data, rc=-1
avrdude: stk500_disable(): protocol error, expect=0x14, resp=0x51
все время нормально шился, а сейчас вдруг перестал… еще чуть раньше тоже МК перестал шиться, т.е. загрузчики у обоих работают, даже имитация бурной деятельности присутствует, но не перепрошивается… через программатор МК читается.
Вот что пишет второй при программировании:
avrdude: verification error, first mismatch at byte 0x000c
0x02 != 0x3b
avrdude: verification error; content mismatch
Что делать? Перепрошить его заново или проблема в чем-то другом?
МК: ATMega8L на 8МГц встроенном резонаторе (ранее обсуждали как подключить это дело, ну и ссылка)
собрал ардуину по приведенной схеме.при подключении к lpt загорается светодиод питания и светодиод L и это без подачи напряжения на плату.так и должно быть? или ошибка в сборке? схема подключения PADA минимальная длина проводов
нет, похоже, это какая-то ошибка.
L это тактирование (SCK) интерфейса ISP(SPI) — если контроллер чистый и сам не мигает 13-пином, светодиод должен чааасто моргать при прошивке, в остольное время молчать.
А уж про «без подачи напряжения на плату» — точно так не должно быть.
Тот же результат Уже вторую плату собрал, а результат один — при подключении к ЛПТ горит LED13 и подсвечивается LEDпитания...(без подачи питания) ??? В контроллерах я чайник, но очень хочется. Нигде не нашел в каком положении должны быть перемычки на плате. Вместо Атмега8 стоит Атмега8А. А ты причину нашел?
А если воткнуть в LPT плату БЕЗ КОНТРОЛЛЕРА?
Насколько я понял схему, на этот светик идет сигнал SCK от pin1 LPT.
Может, у компа просто «1» на этой ноге порта? Вот он и горит.
Или программатор (программа) так работает?
TQFP32 не бери, его нужно паять, выводы мелкие, это надо уметь.
Бери DIP 28, для начинающего в самый раз. Вставляется в панельку, соответственно, легко заменить. К плате припаивается панелька (сокет 28 ног, шаг 2.54).
Вообще, подойдёт любой, который может работать на 16 МГц.
Тот, который на 20, просто будет работать на 16-ти, 20 — это максимальная рабочая частота, быстрее ему не положено. :)
Если контроллер из серии L — значит он низковольтный (может работать при напряжении от 2.7 до 5.5В), при низком напряжении частота до 8 МГц, если подать 5В, вполне возможно, что будет работать на 16МГц.
Спасибо Всем еще раз за ответы… но возникло еще несколько вопросов)
1)По поводу интегрального стабилизатора… Какой из списка подойдет?
chipdip.ru/search.aspx?tmpl=results&searchtext=7805c&auc=1
2)Не нашел на сайте chipdip подходящие гребёнки;
3) Не нашел Индуктивность… Какаую использовать… при поиске выдает такой список:chipdip.ru/catalog/inductances-import.aspx?mode=parm&gmnf=&p.481=&p.482=100&p.483=&p.484=&gq=&sklad=
4)Транзистор BC547… выдает список, какой использовать?
chipdip.ru/catalog/bipolar-transistors.aspx?mode=parm&gmnf=&p.4=NPN&p.7=&p.8=&p.9=&p.11=&p.12=&gq=BC547&sklad=
5) Транзистор BC557… выдает список, какой использовать?
chipdip.ru/search.aspx?tmpl=results&searchtext=BC557&auc=1
Заранее всем СПАСИБО за ответы!)
1)В корпусе ТО220 будет удобнее :), такой, как 4-й сверху.
1 или 1.5А — не принципиально, контроллер жрёт 50мА
2) Покупаешь только в Чипе? Есть и другие магазины, в т.ч. и здесь :)
3) индуктивность нужна для фильтрации напряжения питания АЦП, в принципе, можно вообще без неё. Подойдут первые 4.
4) любой
5) любой
Простейший вариант — на Rx и Tx Ардуины подключить дата-кабель от сотки.
Гуглишь разъём сотки, от которой кабель, смотришь, где у него Rx-Tx,
либо подпаиваешься непосредственно к плате кабеля, тогда гугли даташит на микросхему кабеля, где у нее что.
Если ж ты хочешь УСБ-конвертер прям на плате дуины, сначала посмотри на FT232RL —
уверен, что сможешь сделать плату и запаять? выводы-то мелкие, это трудно.
Привет, всем!
Может вопросы покажутся глупыми, новичок все же!
1) Можно ли использовать 1 Вт-ные резисторы(в списке указаны 0.25 Вт-ные)?
2) Можно ли использовать микроконтроллер с уже вшитым в него загрузчиком, не возникнут ли проблемы с прошивкой?
3) Какой вольтаж должен быть у конденсаторов С3-С7, любой? 50 Вольт или 100 вольт подойдет?
4) Может ли диод 1n4007 заменить 1n4004? В нете пишут, что в «большинстве» случаев может.
Ну и самые тупые вопросы:
1) Не могу найти угловую гребенку, можно ли просто взять обычную и погнуть ее?
2) Что такое JP1, JP2, JP3 на «mounting diagram» их в списке деталей нет?
Заранее спасибо!
=)
1. можно, дело только в размерах
2. можно, если загрузчик от Ардуино.
3. для керамики — любой, там всего 5В везде. С5, С9 — от 6.3В, лучше от 10В начиная, С8 — от 16В.
4. да. последняя «7» — на напряжение до 700В.
5. А зачем? паяй прямую.
6. это перемычки на плате. просто кусок проволоки. )
Третий день пытаюсь запустить хоум-мейд ардуино, но каждый раз выдается сообщение avrdude: stk500_getsync(): not in sync: resp=0x00. Уже все перепроверил, пайка нормальная, нигде лишних перемычек нет. Бутлоадер вроде как загрузил, с помощью отдельного программатора, используя Code Visio AVR. Для подключения к ПК использую кабель с двумя разъемами СОМ порта на концах, распайка — просто удлинитель, безо всяких перекрещиваний. В поиске нигде нет внятной информации об этой ошибке. При включении питания, раз в минуту (приблизительно) мигает светодиод на 13й ноге.
Может надо сделать какие-то дополнительные настройки в ИДЕ? Хочу еще попробовать собрать переходник на МАХ232 и подключить к компу через ЮСБ порт.
В поиске нигде нет внятной информации об этой ошибке.
В факе есть=)
Это значит нет нужного отклика от платы — либо в ИДЕ не та плата выбранна, либо резет не жмёте, или ещё чего-нить.
Ни про выбранную плату, ни про кнопку в вашем описании нету, поэтому преположу:
1.Tools->Board->Arduino NG or older w/Atmega8
2.Жмёте кнопку Upload в ИДЕ-шке, через секунду кнопку резет на плате.
Если не помогло, вопросы:
1.Фьюзы шили при прошивке бутлоадера?
2.Как ведут себя светодиоды RX, TX?
3.Проверяли эхо(см каменты здесь много раз было)?
Буду отвечать по порядку.
1. Вы говрите что надо выбрать w/Atmega8, а фак пишет что
должна быть на ATmega328
. Но скажу сразу, я уже пробовал с разными вариантами, и все равно не работает.
2. Делал. Кстати на плате стоит джампер на пинах Auto Reset. Джампер номер 2 (там где три штырька) выставлен в положение 2-3.
Ммм… фьюзы. неа, ничего не выставлял, оставил все как было по умолчанию в окне загрузки.
Когда ИДЕ пытается загрузить что-то в контроллер, то два или три раза мигает светодиод RX, после чего выдается данная ошибка.
Эхо проверял (замыкал RX и TX), подключился к СОМ порту через терминал и все что писал в строку, приходило в ответ.
Операционная система- виндовс 7, х64
Фак пишет про CraftDuino, у вас в плате стои ATMega8, так?, значит и плату в ИДЕ надо выбирать на базе ATMega8,
ну очевидно же!=(
Ммм… фьюзы. неа, ничего не выставлял, оставил все как было по умолчанию в окне загрузки.
Действительно зачем они…
Вот прям здесь над вами, люди советуют, я ссылки даю на эту тему.
Если не прошить фьюзы хоть гигагерцовый кварц прикручивайте — атмега всёравно на заводской частоте от внутреннего тактового генератора работает(то ли 1 то ли 8МГц, не помню)
Вот у вас светодиод так редко и мигает и битрейт УАРТа убежал — потому и не может ИДЕ с ним договориться.
Шейте бут через ИДЕ — бутет вам счастье.
Если по каким-то причинам не выходит — внимательно изучайте фьюзы и выставляйте их из своей среды/программатора.
Тоже не смог загрузить бут через ИДЕ. Загрузил USBasp- ом, указав путь к hex файлу ххх\arduino-1.0\hardware\arduino\bootloaders\atmega8, а фьюзы выставил те что указаны на этом сайте, для меги 8(robocraft.ru/blog/arduino/51.html). Всё работает.
И ещё, подключить Arduino к компу через com порт не получилось, проблемы со шнуром были, подключил через переходник USB-UART сделанный по схеме с сайта getchip.net, воткнув провода в гнезда TX RX на плате. Тестовый скетч (robocraft.ru/blog/arduino/53.html) залился, диод замигал и в мониторе порта пошли сообщения.
Пытаюсь запустить самодельную ардуину, но при попытке записать загрузчик и DAPA и 5 проводков выдают то же самое:
avrdude: AVR device not responding
avrdude: initialization failed, rc=-1
avrdude: Yikes! Invalid device signature.
avrdude: Expected signature for ATMEGA168 is 1E 94 06
avrdude: AVR device not responding
Когда нажимаешь «Записать загрузчик» индикатор L моргнёт раз и всё… на 1, 2, 3 и 7 пины +5В.
Доброе время суток. Вобщем захотелось в свои 14 лет, захотелось занятся чем-то полезным. Ну пошарился в гугле, наткнулся на этот сайт и твёрдо решил для себя что вечером впервые в жизни возьму в руки паяльник и попытаюсь сделать ардуину.
Вобщем накупил деталей, все спаял как тут написано. Микроконтроллер ставил атмега8А-PU. Чтоб сэкономить времени, попросил помощи у саседа ну он чтото мне умного наговорил, дал USBASP программатор и сказал дерзай.
Ну вот собствено вопросы: можно ли прошивать этим програматором?
что я делаю не так? я подключил USBASP к плате, на ней загорелся зеленый светодиод, скачал програму для ардуино и мне пишет avrdude: error: could not find USB device «USBasp» with vid=0x16c0 pid=0x5dc
что не так? помогите пожалусто :)
Вроде можно, он даже уже в списке есть (Сервис-Программатор), я не пробовал.
А вы дрова на программатор установили? устройство новое в диспетчере появилось?(Винда?) Тут вроде проблем не испытывают…
даа, это я дрова забыл поставить. :)
Устройство появилось, виндоус 7
делал все как по Вашей ссылке и еще много чего искал в интернете, но через програму ардуино нехочет невкакую(
avrdude: AVR device not responding
avrdude: initialization failed, rc=-1
Double check connections and try again, or use -F to override
this check.
вот так вот пишет. Я уже и вписывал там везде по 2 строки, и не вписывал, и менял переменял. Пробывал еще унипрофом, но там пишет что МК не распознан или чтото вроде этого. Еще сделали програматор громова, но там тоже нехочет
Если все пишут что МК не распознан/неотвечает (AVR device not responding) — что-то не так с платой/МК.
Вобщем-то могли бы быть (или будут) проблемы из-за того что у вас атмега8А — у неё сигнатура от просто атмега8 отличается, но у вас именно не отвечает…
Ищите косяки, попробуйте считать МК силами/средствами вашего соседа — если считается — ройте плату, проверяйте подключение, (питание, землю) — зло где-то там.
точней после того как нажимаю загрузить, один лэд помигал три раза, и вот такое окошечко
[URL=http://www.radikal.ru][IMG]http://s019.radikal.ru/i631/1212/e4/c23cec293947.jpg[/IMG][/URL]
Не, это фэйл=)
Дудка сообщила что она не может достучаться до МК(не получила ответ — нет/кривой бутлоадер, не может резетнуть плату, нет связи — ошибка в схеме, не тот порт).
В ИДЕ-шке застарелая бага — она всегда пишет что загрузка выполнена.
Фьюзы прошили?
Ком-порт тот?
Светодиоды какие и как мигали?
Кнопку резет жали?
Если просто дать питание — как ведёт себя светодиод «L» (на 13 пине)?
Вроде всё правильно.
Так, а вообще, в 8-ю скетчи грузить надо так:
Жмём в ИДЕ-шке загрузить, затем, через секунду-другую на плате — Reset.
Должны проморгаться LED RX-TX, и красных надписей не должно быть.
Попробуйте.
Ну как обычно — косяк в плате, шнуре, настройке порта…
Или не попадаете.
Смысл действий с кнопкой «резет» и «загрузить» такой:
При перезагрузке(нажатии кнопки резет) активируется бутлоадер — мигает 13-м светодиодом и ждёт скетч в течении нескольких секунд. В этот момент (пока бут ждёт скетч) должна начаться загрузка — должен замигать светодиод RX — пошёл запрос, бут должен это прожевать и адекватно ответить (что он именно тот МК который собираются шить, что скорость правильная и он понял что ему сказали). Дальше идут пачки данных и подтвеждения от МК, потом верификация (проверка записанного) т.е. должны начать перемигиваться светодиоды RX-TX.
Чтоб не попадать в тот просмежуток пока бут ждёт скетч — есть джампер авторезет — он соединяет через кондёр линию DTR (ЕМНИП) ком-порта, с резетом МК — так что при открытии порта программой — пршивалкой на компе, происходит гарантированный резет платы тогда когда надо — т.е. прям перез загрузкой скетча. Сначала моргает 13 СИД, потом RX-TX.
— Если не моргает 13 — нет резета — рыть схему если авторезет, целится метче если в ручника.
— Если 13-й могрнул и вслед за ним только RX — то нет(некорректный) ответ от бута или МК — рыть схему, прошивку бута, фьюзы.
и может ли кто-то расписать по элементной базе? зачем там конденсаторры например, резисторы в том или инном месте, диоды или индуктивность ))
хотелось бы понять хоть немного что зачем нужно, а нигде найти немогу
1)Собрал Северину на 168-й (16MHz), плата аккуратная (Четкий ЛУТ, Нормальная плата, изменения не вносил кроме разъема питания)
2)Прошил загрузчик через ArduinoIDE (Arduino Diecimila or Duemilanova w/Atmega168)
3)Проверил питание по всем точкам платы
4)Проверил ЭХО
5)Проверил бутлоадер — загружал множество различных скетчей через ICSP — все выводы полностью функциональны
6)Запитал плату через 9v/500mA — источник
7)Сделал следующие настройки
---а)В настройках COM-порта поставил скорость 19200 бот
---б)ArduinoIDE-->сервис-->плата-->Arduino Diecimila or Duemilanova w/Atmega168
---в)ArduinoIDE-->сервис-->Последовательный порт-->COM1(он же единственный в системе)
---г)Загрузил пример Blink (0,5Гц меандр на pin13)
При попытке загрузки скетча ошибка:avrdude: stk500_getsync(): not in sync: resp=0x00
При выполнении на avrdude: avrdude -v -patmega168 -cstk500v2 -PCOM1 -b19200 возвращается следующее: avrdude: stk500_getsync(): not in sync: resp=0x00
avrdude: stk500_getsync(): protocol error expect=0x14 resp=0x51
В момент загрузки скетча или чеканья через avrdude на плате сначала срабатывает ресет (т.к. перестает моргать pin13, на плате залит Blink) далее начинают промаргивать RX, TX но не долго и потом все три светодиода молчат в течении 10-12 секунд после чего возникает ошибка и Blink продолжает моргать 13-м пином.
Меры: Неоднократно чистил плату, усиливал толщину дорожек Reset,RX,TX каналов. Менял контроллер прошитый аналогичным образом. Пробовал большую часть комбинаций плат (на основе Atmega168) и на всякий случай всех комбинаций Сервис-Программатор. Проверил полярность и состояние всех электролитов, транзисторов и диодов. Собирать переходник на мах232 не вижу для себя смысла так как в этом случае значительно выгодней было собрать UNO и не знать беды.
Подскажите может необходимы какие-то «танцы с бубном» над конфигами среды или еще какой-то бредовый сценарий выполнить?? Вроде бы все ответы прочитал и в фак лазил, схожие проблемы видел но те решения мне не подошли.
Всем привет! Огромное спасибо за статью, помогла с одним проектом!
Есть вопрос, так как я больше программист, чем радиоэлектроньщик:
— На плате есть RS232 порт и есть TTL, они активируются джампером, так вот задача при работе устройства поочередно использовать то и другое!
(вначале обрабатываем данные с RX (0) TX (1) ног, потом переключаемся на RS232 и делаем свой дело)
Есть ли какие варианты решения данного вопроса? А то не очень хочется добавлять ещё один контроллер в схему проекта…
А где такой джампер?=)
Одновременно общаться с компом и с чем-то ещё по одному UART без плясок с бубном не получится, а то и бубен может не помочь…
Обычно используют библиотеку SoftwareSerial — позволяет добавить ещё один UART на (ЕМНИП) произвольные пины и использовать его в своё удовольствие оставив хардварный чисто для связи с компом.
джампер возле цыфровых выводах. (рядом с RX/TX)
Где можно подробнее почитать про SoftwareSerial, желательно на русском?
Дело в том, что общение не будет одновременное, будет приём и обработка данных из TTL, при определённой ситуации нужно будет плюнуть несколько слов в RS232…
Плата получилась очень красивая, тепер можно работать в AVR Studio и писать на С. А если зашить загрузчик то можно не использовать больше программатор. Все сказаное к тому что с ардуино можно пользоваться только шилдами, и не использовать их среду и «язык» программирования.
Доброго времени суток!
Хочу поделиться историей моей борьбы с самопальным Ардуино. Сделал платку, спаял, залил загрузчик (всё как в статье) и всё… Дальше тишина. Короче, через ком порт не программируется. Хотя через программатор STK200/300 (самопальный, конечно, с НС244 и без) всё шьётся. После научных втыков пальцами и мультиметром понял что проблема в авторисэте! Так как светодиоды rx и tx мигают но ничего при этом не происходит, приходилось нажимать кнопку рисэт и отпускать как только закончится компиляция и начнется загрузка, тогда прошивалось. Поскольку я схемотехник со стажем а не программист, начал искать барабашку в железе. Увеличив конд. С4 до 1 мкф, всё заработало на ура. Но эпопея с авторисэтом продолжилась когда я захотел работать на ноуте через китайский переходник USB-COM. Там урони напряжений несколько ниже (по сравнению с железным ком портом) и всё началось опять. Подбор С4 ничего не дал. Пришлось копать глубже. Оказалось что схемотехническое решение с авторисэтом изначально било не верным, так как напряжение на выв. 4 ком порта +-10В, это означает, что в момент команды «рисэт» на контроллер попадает импульс отрицательной полярности (пусть даже очень короткий), что не рекомендуется производителем. После размышлений и коротких экспериментов с номиналами, родилась простая и надёжная схема, которая работает на любом ком порту с первого раза. Поделюсь, если кому-то интересно.
П.С. возможно-ли вставить рисунок в комент?
Ну в атмеге встроенные защитные диоды…
а если C4 0.1мкф то импульс весьма короткий и маломощный, но таки да — неайс.
Поделитесь, конечно (диод/стабилитрон?=)
Вставить так:
<img src="ссылка на картинку"/>
например:
<img src="http://robocraft.ru/uploads/images/cybersummer2012/rc128-leafs.png"/>
Что-та не получилось картинку вставить, нету времени разбиратся. Вставил вместо фотки, кликните на аватарку и увидите.
П.С. джампер можно ставить до или после этой схемы, у меня — после.
Сильно не пинайте плиз но не как не могу понять зачем на резете весит кандер на 100нан от кома к контролеру?
как я понимаю резет срабатывает когда ком дергает его на массу а тут что?
Здравствуйте, знатоки!
Соорудил такую Arduin'у. При подключении питания (даже без атмеги) постоянно горит диод Tx. Плату проверил, на первый взгляд все в порядке.
Комментарии (229)
RSS свернуть / развернутьavrdude: stk500_getsync(): not in sync: resp=0x00
avrdude: stk500_disable(): protocol error, expect=0x14, resp=0x51
Порт COM1 сконфигурирован на 9600, в выборе платформы в Arduino IDE выбираю Arduino NG or older /w ATMEGA8. Порт COM1. Открываю скетч Blink, жму Upload. Несколько раз мигает RX, потом пайза сек 30 и выдается это сообщение.
Если открыть Serial Monitor и отправлять туда что-нибудь, то RX мигает.
Подскажите, пожалуйста, может быть я что-то недокофигурировал?
green-domingo
В первую очередь попробуйтне перепрошить бутлоадер, ну и внимательно проверьте сом-шнурок. Эт первое что в голову пришло, попробуйте, отпишите, обязательно разберёмся!
Zoltberg
green-domingo
Плата перед прошивкой (или при открытии порта) должна резетиться,(светодиод L должен мигнуть) если сама нехочет,
попробуйте так: жмём «загрузить скеч» и сразу жмём резет на плате.
Вообще должен работать авторезет — иде-шка дёргает линию DTR(если неошибаюсь=) — сбрасывает контроллер, джампер стоит? линия DTR от сом-порта имеется?
Zoltberg
green-domingo
Zoltberg
green-domingo
noonv
green-domingo
boa
14 декабря 2009, 01:04: «Порт COM1 сконфигурирован на 9600, в выборе платформы в Arduino IDE выбираю Arduino NG or older /w ATMEGA8. Порт COM1.»
да нет, тут вроде всё верно…
Вот может ещё перед загрузкой скетча стоит нажать «компилировать» но кажысь должно и так работать, да и думаю green-domingo так делал=)
Zoltberg
green-domingo
Исходные фьюзы
hfuse=0xd9, lfuse=0xe1, lock=0x3f
Поставить
hfuse=0xca, lfuse=0xdf, lock=0x0f
quickes
green-domingo
Ну или SinaProg-ой
Zoltberg
1. Проверил транзисторы и диоды — живые.
2. Вынул атмегу, промерял колодку. На 1, 2, 3 и 7 ноге висит +5. При нажатии на сброс на 1-й ноге пропадает. Ну, с 7-й понятно, там и должно быть, а вот 2-я и 3-я меня смущают, это же RX и TX?
3. Переключение джампера serial enable ничего не меняет.
4. Есть еще 2 момента, вызывающих сомнения: на дросселе (который стоит между двумя кондерами) написано 100КЕ, это соответствует 100 мкГн? И неполярного электролита 10мкФ х 16В я не нашел, поставил полярник 10мкФ х 50В.
green-domingo
По деталям сомнения напрасны — значение идуктивности дросселя влияет лишь на качество фильтрации питания АЦП, а конденсатор может быть на любое напряжение большее чем на нём сидит по схеме. Только обратите внимание, что если ставите там полярный конд-р, то надо плюсом на GND. Но и это несильно принципиально для прошивки…
Так… ком порт живой? при замыкании 2 и 3 контактов (при отключенной дуине) что шлём в порт, то и должны принимать.
Также похоже что от платы ничего не идёт в прот… воткните светодиод между D2(цифровой вывод платы=) и землёй — должен гореть, а при прошивке-помигать
Ну и класическая серия риторических вопросов типа «а в розетку втыкали?»:
-внимательно осматриваем плату ищем непропаи, замыкания, сопельки
-кварц внимательно осматриваем точно 16МГц?
-земля у разъёма сом-порта есть на 5 ноге?
-пробуем ещё раз перепрошить загрузчик
-arduinoIDE какой версии?
-Порт точно «СОМ1»?
-шнурка usb->com от какогонить мобильника под рукой нету?
-загрузчик шнурком DAPAвским шили не STK200/300?
Zoltberg
Пока отвечу на вопросы:
-плату высмотрел до дыр, несколько раз перелудил дорожки, проверил на сопли и пропаял все элементы.
-на кварце написано 16.00R41
-земля на 5-ноге порта есть
-перепрошивал загрузчик 4 раза
-arduinoIDE v.0017
-аппаратный порт COM1, других нету
-загрузчик шил DAPAвским шнурком через arduinoIDE
green-domingo
Попробуйте светодиод на D2 — узнаете шлёт ли МК чтонить в порт, если нет то надо шить через SPI (ДАПой или, проще, СТКшкой) тестовую прошивку для проверки UARTa… Смущает надпись на кварце, чёт неприпомню такой маркировки, но если L мыргает каждые 10-15сек то всё нормально…
Если есть шнурок то неплохой вариант прошивки скетчей описан в самом конце статьи
Zoltberg
green-domingo
Резет придётся дёргать вручную, но зато получится почти настоящая USBшная ардуина=)
Zoltberg
green-domingo
Jimmy_D
На самом же деле ошибка была в неправильно установленном конденсаторе С9, на монтажной схеме не указана полярность, а на принципиальной все есть.
Jimmy_D
Zoltberg
Есть ли разница в типах ATmega8?
Какая она?
Подойдет ли этот:
В чем разница между ними?
И какие контрольные размеры у печатной платы?
Т.е. у меня нету фотошопа, а есть гимп. (linux)
Хочеться точные размеры.
Спасибо.
AnatolyUnix
но лучше печатать и проверять прикладыванием Атмеги или панельки (- чего угодно с шагом выводов 2,54) на своё место (в центре=)
Разница есть, вот например:
ATmega88L-20AU
AT mega 8 8 L — 20 A U
1___2__3_4_5__6__7_8
1. AT — это сделал Atmel
2. mega — семейство
3. 8 — обьём памяти программ(Кбайт)
4. 8 — линейка (не вникал, непробовал, берите просто 8-ю)
5. L — напряжение питания (пойдёт любой, но чем шире диапазон, тем дороже)
«ничего»...4,5-5,5В
«L»............2.7-5.5В
«V»............1.8-5.5В
6. 20 — Макс. тактовая частота МГц (нужно от 16, разгонябельно, кстати, но нерекомендуемо=)
7. P — тип корпуса (нужен DIP — пластиковый выводы с 2-х сторон, точнее DIP-28=)
«A» — TQFP
«J» — PLCC
«M» — MLF
«P» — DIP
8. исполнение (по температуре окр.среды и технологии пайки) «U» — промышленное, PbFree(без свинца) -40..+85C — безразницы=)
Т.о. пойдёт например ATmega8-16PU
Zoltberg
ATmega8-16PU PDIP28
P.S. Он единственный на chip-dip в наличии.
AnatolyUnix
Но хотелось бы услышать мнение знатаков. :)
AnatolyUnix
Zoltberg
Еще маленький вопросец.
Судя по ПП (печатная плата) схема уже отзеркалеа для ЛУТ?
AnatolyUnix
Zoltberg
Т.е. если у меня например вообще нету МК или он не прошит — светодиод будет работать?
AnatolyUnix
Судя по схеме — должен)
AnatolyUnix
bk-123-andrey
об этом можно прочитать
noonv
bk-123-andrey
в статье, ссылку на которую я дал
noonv
bk-123-andrey
А именно:
Zoltberg
Ваша подсказка помогла, но теперь выдает такое сообщение:
ШНУРОК PADA
avrdude: verification error, first mismatch at byte 0x1c00
0x12 != 0xff
avrdude: verification error; content mismatch
ШНУРОК знаменитые “пять проводков” проще некуда
avrdude: AVR device not responding
avrdude: initialization failed, rc=-1
avrdude: Yikes! Invalid device signature.
avrdude: Expected signature for ATMEGA8 is 1E 93 07
avrdude: AVR device not responding
***failed;
avrdude: verification error, first mismatch at byte 0x0000
0xca != 0xff
avrdude: verification error; content mismatch
При этом светодиод L пару раз моргнет интервал 4-е секунды.
Это наверное означает «кирдык» МК ????
Shoko161
Проверьте всё ещё десять раз=) и попробуйте прочитать МК (фьюзы, идентификатор хоть чтонибудь)другой программой-прошивалкой, через “пять проводков”.
А светодиод L индицирует попытки программатора обратится к контроллеру, так и должно быть.
Zoltberg
skystorm
Addamz
Zoltberg
AlexMelyon
AlexMelyon
вообще ничё не понял=)))
но! порты сделаны для шылдов, в которые впаяны ответные части разьёмов —
а провода это уже побочное=)
Zoltberg
AlexMelyon
там понимать нечего…
единственно что могу предположить — похоже вы пытаетесь вставить «маму» в «маму»(а это явно извращение=)
папа и мама это два разных разьёма.
а вот
и держатся друг в друге они так, что выдернуть сложно если в плату не впаяны=)
Zoltberg
xanderblr
Работает — проверяли=)
Zoltberg
ParadoX_Tver
Мдэ… барбекю… скорей всего полное уничтожение обоих=(
И как себя ведёт погорелец? Признаки жизни ещё проявляет?
Zoltberg
ParadoX_Tver
в окне терминала пошлите чтонить на плату — при перемычке будет «эхо» — что послали то пришло.
Если так — то ФТэшка выжила=)
А у атмеги мож просто UART выгорел.
Zoltberg
ParadoX_Tver
Tickat
Zoltberg
Tickat
должно хватить
Zoltberg
Tickat
Tickat
Tickat
Zoltberg
Zoltberg
Tickat
Tickat
Что было?
Zoltberg
Внизапно нашелся com в компе :D
Tickat
Где-то у нас упоминалось.
USB-переходники надо непосредственно в RX и TX (0 и 1 пин)втыкать (ну, только накрест естественно=)
Zoltberg
dark-al
Кабель прямой, просто удлинитель без перекрестий — плату можно втыкать прям в ком-порт компа, на манер флешки=)))
Про прошивку через LPT-программаторы писал
Через COM не пробовал.
Zoltberg
dark-al
Только у меня ноутбук выдаёт в СОМ-порт не 12В, а 5В. Поэтому резисторы 1КОм были заменены на 0,5 КОм. Работает без проблем.
Alexandr
Можно ли в эту плату сувать Atmega8L-8PU?
Tickat
Atmega8L-8PU — «8» — это максимальная тактовая частота -8МГц, а у дуинок 16… Но можно попробовать разогнать=)
Или поправить ИДЕ-шку (чтоб и такое понимала) и бутлоадер, но
это будет уже несовсем “Arduino Single-Sided Serial Board”=)
Почитать про такие модификации среды и бутлоадера можно
Zoltberg
Tickat
Tickat
Был успешный опыт разгона Atmega168-10PU до 16МГц. Просто поставили, прошили, заработало. Люди тут тоже так пробовали, работало без сбоев…
Но! Помним — всё на свой страх и риск ;)
Zoltberg
Я эту атмегу ТРИ месяца ждал.
Tickat
Работает и шьется как обычная Arduino NG or older w/ ATMega8
Tickat
foobar64
Да любые=)я использовал 3мм. Цвета — см. фотки.
Zoltberg
foobar64
Zoltberg
Прошил мк так как сказано в статье:
на сначало прошился на 8 мгц. потом перешил на 16 мгц. Светодиод на ножке dig 0 мигал, все ок.
НО!!! перепрошится под arduino IDE не могу пишет:
avrdude: stk500_getsync(): not in sync: resp=0x00
avrdude: stk500_disable(): protocol error, expect=0x14, resp=0x51
при перепрошивке сначало 1 раз мигает средний LD1 (TX) потом несколько раз тот что ближе к ком порту и все(. Но средний горит постоянно (и иногда горит тот что ближе к порту). Пробовал в том же Code Wizard AVR перепрошить на что нибудь другое не получается. Все равно мигает РD0.
Про перепрошивке бута в arduino IDE пишет такое:
avrdude: AVR device not responding
avrdude: initialization failed, rc=-1
avrdude: Yikes! Invalid device signature.
avrdude: Expected signature for ATMEGA8 is 1E 93 07
avrdude: AVR device not responding
***failed;
avrdude: verification error, first mismatch at byte 0x0000
0xca != 0xff
avrdude: verification error; content mismatch
Что делать? Идти на базар за новым МК и не тогать Code Wizard AVR или есче не все потеряно и можна шить мк и там и там? В чем моя ошибка? Заранее спасибо.
favn
Zoltberg
favn
Добавил в arduino IDE:
stk200.name=STK200
stk200.protocol=stk200
Прошил бут и все ок)
favn
это как
Zoltberg
вот только никак не могу прошится прогой Code Wizard AVR(. Мигает одна лапа (и т оне по программе) и все(
favn
1. Накатали утюгом картинку.
2. Стравили медь.
А дальше сразу напаиваем элементы? Видимо что-то пропущено.
У Di-Halt'а есть два мануала:
Т.е. дальше мы, видимо, снимаем тонер. А покрытие глицерином и лужение предполагается в конце?
lfway
lfway
Лудить перед напайкой!=) И не обязательно, но так лучше паяется и окисляется потом меньше, да и эстетика покрасивше выходит=)
Лужу, кстати, в глицерине, сплавом розе (+немного лимонной кислоты) приблизительно как
В статье пофиксил, спасибо.
Zoltberg
lfway
Pavel_K
ЛУТом под планарную без опыта — можно(зависит от прямоты рук=)запаять может оказатся сложне (тоже сильно зависитот прямоты рук=)
Zoltberg
Pavel_K
avrdude: AVR device not responding
avrdude: initialization failed, rc=-1
avrdude: Yikes! Invalid device signature.
avrdude: Expected signature for ATMEGA168 is 1E 94 06
avrdude: AVR device not responding
***failed;
avrdude: verification error, first mismatch at byte 0x0000
0x00 != 0x07
avrdude: verification error; content mismatch
Пробовал и программатор DAPA и “5 проводков- 4резистора” как описано
Чип Atmega168-20PU, программа Arduino022, WinXP
При подключении DAPA постоянно горит светодиод 13 и при попытке прошивке бутлоадера он несколько раз мигает перед тем как выдать вышеприведенное сообщение.
При подключении “5 проводков- 4резистора” ничего не горит и не мигает, но сообщение тоже.
В чем может быть дело?
Нашел
Кто нибудь сможет тогда кратко объяснить как их поменять на 16МГц практически и чем?
leon254
По надписям судя — у вас контроллер не отвечает.
проверяйте всё — питание, программатор, соединения…
Zoltberg
Тогда уже совсем глупый вопрос:
Бутлоадер заливается через программатор или таки надо еще к com-порту ардуину подключать?
leon254
avrdude: stk500_getsync(): not in sync: resp=0x00
avrdude: stk500_disable(): protocol error, expect=0x14, resp=0x51
WoLanD68rus
ИДЕ ругаетсяименнона это. Если не стоит джампер авторезет, или нету/не подключена/неправильно работает, линия DTR(ЕМНИП) COM-прота, надо жать резет.
Жмёте на конпку заливки скетча и давите резет.
Zoltberg
WoLanD68rus
(см тут —
Zoltberg
WoLanD68rus
avrdude: can't open device «giveio»
avrdude: failed to open parallel port «lpt1»
WoLanD68rus
XP, небось=)
Zoltberg
Zoltberg
WoLanD68rus
WoLanD68rus
WoLanD68rus
Zoltberg
Бутлоадер лежит в arduino-...\hardware\bootloaders\atmega8
файл ATmegaBOOT.hex
Фьюзы, лок биты и последовательность прошивки смотрим
Ну и конечно, всё на свой страх и риск — залочить МК выставив неправильные фьюзы, довольно просто.
Zoltberg
WoLanD68rus
Zoltberg
WoLanD68rus
WoLanD68rus
Lakei
Какой толк ожидаете?(конкретно что делаете, и чего не получается)
Всмысле терминал молчит?
Светодиод на плате при подаче питания мигает?
Zoltberg
Lakei
Lakei
А чего пишет? Может с авторезетом, чего-то…
Конденсаторы уточните по номиналам, С4, С9 правильные стоят?
Zoltberg
Прям такую же схему собирать не обязательно? достаточно совестить те же самые выводы с теми же компонентами, чтобы все работало.
Просто я нашел у себя аж 5 штук контроллеров ATMega8L.
Еще у меня есть небольшая схемка с микросхемой FT232RL, так что по идее можно предоставить интерфейс и ей, чтобы все было красиво.
Baxster
Делайте, не парьтесь — заработает=)
Совершенно верно.
Угу, получится прям настаящая дуина, посмотрите
Zoltberg
я говорил не про ATMega8A, а про ATMega8L-8PU
но ничего, я нашел одну микросхемку именно ATMega8-16PU, так что буду пробовать
Baxster
Кстати:
1. АВРы неплохо гонятся;)
2. Есть Arduino платы с 8МГц кварцами — LilyPad, Fio, Pro, Pro Mini.
Можно прошить загрузчик от одной из них, и скетчи компилировать, выбирая эту плату в ИДЕ.
Так что и те 5шт можно будет в ардуиновское дело пустить.
Zoltberg
Я не видел настроек по поводу частоты микроконтроллера. Есть она вообще? а то было бы хорошо задавать самостоятельно частоты и использовать скетчи как обычные программы на Си для контроллеров. По идее же язык ограничивается некоторым набором МК-шек и можно спокойно на них и заливать программы:)
Baxster
Zoltberg
Спасибо, там все очень наглядно описано с примерчиком, так что, думаю, я сделаю себе ардуину на меге 8й на родной частоте (8МГц) ну или кварц повешу (12МГц)
Baxster
Там какая-то схема странная. Вроде бы джампер (RESET-EN), а параллельно напрямую соединен провод.
Зачем там конденсатор?
Какого номинала сопротивление на линии RTS (не могу понять маркировку)?
Baxster
Резетится ардуина от подъёма линии DTR эмулированного com-порта. Линия поднимается (и удерживается в 1) при открытии com-порта.
Конденсатор нужен чтоб дать только короткий импульс на ногу резет.
У RTS — 100ом — это альтернативная схема сброса, не задействована — поэтому рядом с резюком написано NM (видимо Not Mounted)
Zoltberg
Пробовал я соединить эту ногу с ресетом… ничего хорошего не вышло. контроллер то ли зависает то ли не понятно что с ним происходит. во время работы иногда вис. убрал кондер (вообще нет коннекта, а только кнопка на ресете) и все ок
Baxster
register
=))))
Zoltberg
reanimator700
avrdude: stk500_getsync(): not in sync: resp=0x00
провод проверял, плату тоже, уже несколько раз.Подключаю напрямую к COM ноута.Порт исправен.Еще вопрос: как нужно подключать? Какие выводы на ардуине на какие выводы COMа?
PS. кварц на 16mhz
Ploxoi
Обычно эта ошибка гворит об отсутствии Reseta в нужный момент или о неправильно выбранной в
Tools->board плате. Про ресет тут по каментам поищите, не раз обсуждалось.
На ардуине — только на выводы её COM-разъёма!
Если у вас
Тем более, если на прямую подключаете.
Zoltberg
Ploxoi
по цифрам, да, соответствуют, не зависимо от папа-мамства.
Zoltberg
Ploxoi
И значит
Zoltberg
Ploxoi
Нет не может быть, если новый действительно загрузился. Можете добавляйть каждый раз в скетч новое мырганье 13-м светодиодом — тогда будете визуально видеть, что там уже новый скетч крутится, если так не видно изменений.
эээ =)))
ну а зачем они вообще тогда нужны, скетчи-то, если в них ничего не менять=)))
Zoltberg
А если посмотреть со стороны деталей, то нумерация получается с точностью до наоборот…
Ploxoi
Ploxoi
Ищите непропай ;)
Zoltberg
все время нормально шился, а сейчас вдруг перестал… еще чуть раньше тоже МК перестал шиться, т.е. загрузчики у обоих работают, даже имитация бурной деятельности присутствует, но не перепрошивается… через программатор МК читается.
Вот что пишет второй при программировании:
Что делать? Перепрошить его заново или проблема в чем-то другом?
МК: ATMega8L на 8МГц встроенном резонаторе (ранее обсуждали как подключить это дело, ну и
Baxster
sizon81
L это тактирование (SCK) интерфейса ISP(SPI) — если контроллер чистый и сам не мигает 13-пином, светодиод должен чааасто моргать при прошивке, в остольное время молчать.
А уж про «без подачи напряжения на плату» — точно так не должно быть.
Zoltberg
n_sarbash
Насколько я понял схему, на этот светик идет сигнал SCK от pin1 LPT.
Может, у компа просто «1» на этой ноге порта? Вот он и горит.
Или программатор (программа) так работает?
able
n_sarbash
n_sarbash
n_sarbash
n_sarbash
Хотел задать Вам вопрос…
Будет ли нормально загружаться программа если использовать в дальнейшем переходник ком-юсб?
Rash923
Zoltberg
Rash923
chipdip.ru/search.aspx?tmpl=results&searchtext=atmega168
Rash923
Бери DIP 28, для начинающего в самый раз. Вставляется в панельку, соответственно, легко заменить. К плате припаивается панелька (сокет 28 ног, шаг 2.54).
able
able
Rash923
Rash923
Тот, который на 20, просто будет работать на 16-ти, 20 — это максимальная рабочая частота, быстрее ему не положено. :)
Если контроллер из серии L — значит он низковольтный (может работать при напряжении от 2.7 до 5.5В), при низком напряжении частота до 8 МГц, если подать 5В, вполне возможно, что будет работать на 16МГц.
able
1)По поводу интегрального стабилизатора… Какой из списка подойдет? chipdip.ru/search.aspx?tmpl=results&searchtext=7805c&auc=1
2)Не нашел на сайте chipdip подходящие гребёнки;
3) Не нашел Индуктивность… Какаую использовать… при поиске выдает такой список:chipdip.ru/catalog/inductances-import.aspx?mode=parm&gmnf=&p.481=&p.482=100&p.483=&p.484=&gq=&sklad=
4)Транзистор BC547… выдает список, какой использовать?
chipdip.ru/catalog/bipolar-transistors.aspx?mode=parm&gmnf=&p.4=NPN&p.7=&p.8=&p.9=&p.11=&p.12=&gq=BC547&sklad=
5) Транзистор BC557… выдает список, какой использовать?
chipdip.ru/search.aspx?tmpl=results&searchtext=BC557&auc=1
Заранее всем СПАСИБО за ответы!)
Rash923
1 или 1.5А — не принципиально, контроллер жрёт 50мА
2) Покупаешь только в Чипе? Есть и другие магазины, в т.ч. и здесь :)
3) индуктивность нужна для фильтрации напряжения питания АЦП, в принципе, можно вообще без неё. Подойдут первые 4.
4) любой
5) любой
able
admin
Rash923
Armaha
Тут в каментах неоднократно было;)
Zoltberg
imbeat
Гуглишь разъём сотки, от которой кабель, смотришь, где у него Rx-Tx,
либо подпаиваешься непосредственно к плате кабеля, тогда гугли даташит на микросхему кабеля, где у нее что.
Если ж ты хочешь УСБ-конвертер прям на плате дуины, сначала посмотри на FT232RL —
уверен, что сможешь сделать плату и запаять? выводы-то мелкие, это трудно.
able
хочу запрограммировать через ArduinoIDE, и ничего не получается(((, вот что пишет ( тип МК Atmega8a)
avrdude: AVR device not responding
avrdude: initialization failed, rc=-1
Double check connections and try again, or use -F to override
this check.
doyouexist
Может вопросы покажутся глупыми, новичок все же!
1) Можно ли использовать 1 Вт-ные резисторы(в списке указаны 0.25 Вт-ные)?
2) Можно ли использовать микроконтроллер с уже вшитым в него загрузчиком, не возникнут ли проблемы с прошивкой?
3) Какой вольтаж должен быть у конденсаторов С3-С7, любой? 50 Вольт или 100 вольт подойдет?
4) Может ли диод 1n4007 заменить 1n4004? В нете пишут, что в «большинстве» случаев может.
Ну и самые тупые вопросы:
1) Не могу найти угловую гребенку, можно ли просто взять обычную и погнуть ее?
2) Что такое JP1, JP2, JP3 на «mounting diagram» их в списке деталей нет?
Заранее спасибо!
=)
Armaha
2. можно, если загрузчик от Ардуино.
3. для керамики — любой, там всего 5В везде. С5, С9 — от 6.3В, лучше от 10В начиная, С8 — от 16В.
4. да. последняя «7» — на напряжение до 700В.
5. А зачем? паяй прямую.
6. это перемычки на плате. просто кусок проволоки. )
able
Может надо сделать какие-то дополнительные настройки в ИДЕ? Хочу еще попробовать собрать переходник на МАХ232 и подключить к компу через ЮСБ порт.
Johnik
Johnik
Это значит нет нужного отклика от платы — либо в ИДЕ не та плата выбранна, либо резет не жмёте, или ещё чего-нить.
Ни про выбранную плату, ни про кнопку в вашем описании нету, поэтому преположу:
1.Tools->Board->Arduino NG or older w/Atmega8
2.Жмёте кнопку Upload в ИДЕ-шке, через секунду кнопку резет на плате.
Если не помогло, вопросы:
1.Фьюзы шили при прошивке бутлоадера?
2.Как ведут себя светодиоды RX, TX?
3.Проверяли эхо(см каменты здесь много раз было)?
Zoltberg
1. Вы говрите что надо выбрать w/Atmega8, а фак пишет что . Но скажу сразу, я уже пробовал с разными вариантами, и все равно не работает.
2. Делал. Кстати на плате стоит джампер на пинах Auto Reset. Джампер номер 2 (там где три штырька) выставлен в положение 2-3.
Ммм… фьюзы. неа, ничего не выставлял, оставил все как было по умолчанию в окне загрузки.
Когда ИДЕ пытается загрузить что-то в контроллер, то два или три раза мигает светодиод RX, после чего выдается данная ошибка.
Эхо проверял (замыкал RX и TX), подключился к СОМ порту через терминал и все что писал в строку, приходило в ответ.
Операционная система- виндовс 7, х64
Johnik
ну очевидно же!=(
Действительно зачем они…
Вот прям здесь над вами, люди
Если не прошить фьюзы хоть гигагерцовый кварц прикручивайте — атмега всёравно на заводской частоте от внутреннего тактового генератора работает(то ли 1 то ли 8МГц, не помню)
Вот у вас светодиод так редко и мигает и битрейт УАРТа убежал — потому и не может ИДЕ с ним договориться.
Шейте бут через ИДЕ —
Если по каким-то причинам не выходит — внимательно изучайте
Zoltberg
Johnik
И ещё, подключить Arduino к компу через com порт не получилось, проблемы со шнуром были, подключил через переходник USB-UART сделанный по схеме с сайта getchip.net, воткнув провода в гнезда TX RX на плате. Тестовый скетч (robocraft.ru/blog/arduino/53.html) залился, диод замигал и в мониторе порта пошли сообщения.
mick63
Пытаюсь запустить самодельную ардуину, но при попытке записать загрузчик и DAPA и 5 проводков выдают то же самое:
avrdude: AVR device not responding
avrdude: initialization failed, rc=-1
avrdude: Yikes! Invalid device signature.
avrdude: Expected signature for ATMEGA168 is 1E 94 06
avrdude: AVR device not responding
Когда нажимаешь «Записать загрузчик» индикатор L моргнёт раз и всё… на 1, 2, 3 и 7 пины +5В.
В чём может быть дело?
ArduinoIDE 1.0.1.
PheonixS
Zoltberg
Hayong
Не потянет.
Zoltberg
drenadan
Zoltberg
Вобщем накупил деталей, все спаял как тут написано. Микроконтроллер ставил атмега8А-PU. Чтоб сэкономить времени, попросил помощи у саседа ну он чтото мне умного наговорил, дал USBASP программатор и сказал дерзай.
Ну вот собствено вопросы: можно ли прошивать этим програматором?
что я делаю не так? я подключил USBASP к плате, на ней загорелся зеленый светодиод, скачал програму для ардуино и мне пишет avrdude: error: could not find USB device «USBasp» with vid=0x16c0 pid=0x5dc
что не так? помогите пожалусто :)
pomu4
А вы дрова на программатор установили? устройство новое в диспетчере появилось?(Винда?)
Zoltberg
Устройство появилось, виндоус 7
делал все как по Вашей ссылке и еще много чего искал в интернете, но через програму ардуино нехочет невкакую(
avrdude: AVR device not responding
avrdude: initialization failed, rc=-1
Double check connections and try again, or use -F to override
this check.
вот так вот пишет. Я уже и вписывал там везде по 2 строки, и не вписывал, и менял переменял. Пробывал еще унипрофом, но там пишет что МК не распознан или чтото вроде этого. Еще сделали програматор громова, но там тоже нехочет
pomu4
Вобщем-то могли бы быть (или будут) проблемы из-за того что у вас атмега8А — у неё сигнатура от просто атмега8 отличается, но у вас именно не отвечает…
Ищите косяки, попробуйте считать МК силами/средствами вашего соседа — если считается — ройте плату, проверяйте подключение, (питание, землю) — зло где-то там.
Zoltberg
pomu4
[URL=http://www.radikal.ru][IMG]http://s019.radikal.ru/i631/1212/e4/c23cec293947.jpg[/IMG][/URL]
pomu4
Дудка сообщила что она не может достучаться до МК(не получила ответ — нет/кривой бутлоадер, не может резетнуть плату, нет связи — ошибка в схеме, не тот порт).
В ИДЕ-шке застарелая бага — она всегда пишет что загрузка выполнена.
Фьюзы прошили?
Ком-порт тот?
Светодиоды какие и как мигали?
Кнопку резет жали?
Если просто дать питание — как ведёт себя светодиод «L» (на 13 пине)?
Zoltberg
LED 13, каждые 7 секунд мигает 2 раза с частотой ~0.4c
когда жму «загрузить Blink», LED 0 Rx мигает 3 раза с частотой 0,5с
если жму резет — LED 13 после отжатия кнопки мигает пару раз
фьюзы кинул с сайта этого
ком порт только 1, его вроде бы и выбираю
спасибо за поддержку, надеюсь решим что не так :)
pomu4
Так, а вообще, в 8-ю скетчи грузить надо так:
Жмём в ИДЕ-шке загрузить, затем, через секунду-другую на плате — Reset.
Должны проморгаться LED RX-TX, и красных надписей не должно быть.
Попробуйте.
Zoltberg
где может быть зарыта собака?
pomu4
Или не попадаете.
Смысл действий с кнопкой «резет» и «загрузить» такой:
При перезагрузке(нажатии кнопки резет) активируется бутлоадер — мигает 13-м светодиодом и ждёт скетч в течении нескольких секунд. В этот момент (пока бут ждёт скетч) должна начаться загрузка — должен замигать светодиод RX — пошёл запрос, бут должен это прожевать и адекватно ответить (что он именно тот МК который собираются шить, что скорость правильная и он понял что ему сказали). Дальше идут пачки данных и подтвеждения от МК, потом верификация (проверка записанного) т.е. должны начать перемигиваться светодиоды RX-TX.
Чтоб не попадать в тот просмежуток пока бут ждёт скетч — есть джампер авторезет — он соединяет через кондёр линию DTR (ЕМНИП) ком-порта, с резетом МК — так что при открытии порта программой — пршивалкой на компе, происходит гарантированный резет платы тогда когда надо — т.е. прям перез загрузкой скетча. Сначала моргает 13 СИД, потом RX-TX.
— Если не моргает 13 — нет резета — рыть схему если авторезет, целится метче если в ручника.
— Если 13-й могрнул и вслед за ним только RX — то нет(некорректный) ответ от бута или МК — рыть схему, прошивку бута, фьюзы.
Zoltberg
А можно гдето достать в спринтлайоуте схему ардуины?)
pomu4
хотелось бы понять хоть немного что зачем нужно, а нигде найти немогу
pomu4
2)Прошил загрузчик через ArduinoIDE (Arduino Diecimila or Duemilanova w/Atmega168)
3)Проверил питание по всем точкам платы
4)Проверил ЭХО
5)Проверил бутлоадер — загружал множество различных скетчей через ICSP — все выводы полностью функциональны
6)Запитал плату через 9v/500mA — источник
7)Сделал следующие настройки
---а)В настройках COM-порта поставил скорость 19200 бот
---б)ArduinoIDE-->сервис-->плата-->Arduino Diecimila or Duemilanova w/Atmega168
---в)ArduinoIDE-->сервис-->Последовательный порт-->COM1(он же единственный в системе)
---г)Загрузил пример Blink (0,5Гц меандр на pin13)
При попытке загрузки скетча ошибка:avrdude: stk500_getsync(): not in sync: resp=0x00
При выполнении на avrdude: avrdude -v -patmega168 -cstk500v2 -PCOM1 -b19200 возвращается следующее:
avrdude: stk500_getsync(): not in sync: resp=0x00
avrdude: stk500_getsync(): protocol error expect=0x14 resp=0x51
В момент загрузки скетча или чеканья через avrdude на плате сначала срабатывает ресет (т.к. перестает моргать pin13, на плате залит Blink) далее начинают промаргивать RX, TX но не долго и потом все три светодиода молчат в течении 10-12 секунд после чего возникает ошибка и Blink продолжает моргать 13-м пином.
Меры: Неоднократно чистил плату, усиливал толщину дорожек Reset,RX,TX каналов. Менял контроллер прошитый аналогичным образом. Пробовал большую часть комбинаций плат (на основе Atmega168) и на всякий случай всех комбинаций Сервис-Программатор. Проверил полярность и состояние всех электролитов, транзисторов и диодов. Собирать переходник на мах232 не вижу для себя смысла так как в этом случае значительно выгодней было собрать UNO и не знать беды.
Подскажите может необходимы какие-то «танцы с бубном» над конфигами среды или еще какой-то бредовый сценарий выполнить?? Вроде бы все ответы прочитал и в фак лазил, схожие проблемы видел но те решения мне не подошли.
execom
execom
Есть вопрос, так как я больше программист, чем радиоэлектроньщик:
— На плате есть RS232 порт и есть TTL, они активируются джампером, так вот задача при работе устройства поочередно использовать то и другое!
(вначале обрабатываем данные с RX (0) TX (1) ног, потом переключаемся на RS232 и делаем свой дело)
Есть ли какие варианты решения данного вопроса? А то не очень хочется добавлять ещё один контроллер в схему проекта…
shaamn
Одновременно общаться с компом и с чем-то ещё по одному UART без плясок с бубном не получится, а то и бубен может не помочь…
Обычно используют библиотеку
Zoltberg
Где можно подробнее почитать про SoftwareSerial, желательно на русском?
Дело в том, что общение не будет одновременное, будет приём и обработка данных из TTL, при определённой ситуации нужно будет плюнуть несколько слов в RS232…
shaamn
Nemo
Nemo
Хочу поделиться историей моей борьбы с самопальным Ардуино. Сделал платку, спаял, залил загрузчик (всё как в статье) и всё… Дальше тишина. Короче, через ком порт не программируется. Хотя через программатор STK200/300 (самопальный, конечно, с НС244 и без) всё шьётся. После научных втыков пальцами и мультиметром понял что проблема в авторисэте! Так как светодиоды rx и tx мигают но ничего при этом не происходит, приходилось нажимать кнопку рисэт и отпускать как только закончится компиляция и начнется загрузка, тогда прошивалось. Поскольку я схемотехник со стажем а не программист, начал искать барабашку в железе. Увеличив конд. С4 до 1 мкф, всё заработало на ура. Но эпопея с авторисэтом продолжилась когда я захотел работать на ноуте через китайский переходник USB-COM. Там урони напряжений несколько ниже (по сравнению с железным ком портом) и всё началось опять. Подбор С4 ничего не дал. Пришлось копать глубже. Оказалось что схемотехническое решение с авторисэтом изначально било не верным, так как напряжение на выв. 4 ком порта +-10В, это означает, что в момент команды «рисэт» на контроллер попадает импульс отрицательной полярности (пусть даже очень короткий), что не рекомендуется производителем. После размышлений и коротких экспериментов с номиналами, родилась простая и надёжная схема, которая работает на любом ком порту с первого раза. Поделюсь, если кому-то интересно.
П.С. возможно-ли вставить рисунок в комент?
Nazzik
а если C4 0.1мкф то импульс весьма короткий и маломощный, но таки да — неайс.
Поделитесь, конечно (диод/стабилитрон?=)
Вставить так:
Результат:
Zoltberg
П.С. джампер можно ставить до или после этой схемы, у меня — после.
Nazzik
Nazzik
как я понимаю резет срабатывает когда ком дергает его на массу а тут что?
ua3gbn
а в схеме обозначен без полярник
ua3gbn
Zoltberg
Соорудил такую Arduin'у. При подключении питания (даже без атмеги) постоянно горит диод Tx. Плату проверил, на первый взгляд все в порядке.
В чем может быть дело, куда копать?
Lexx
Только зарегистрированные и авторизованные пользователи могут оставлять комментарии.
