Как с помощью Arduino/CraftDuino можно управлять устройствами на 220В


Управлять высоковольтной нагрузкой с помощью ардуины очень просто — достаточно подавать управляющий сигнал от ардуины на базу ключевых транзисторов, которые управляют включением/выключением реле.

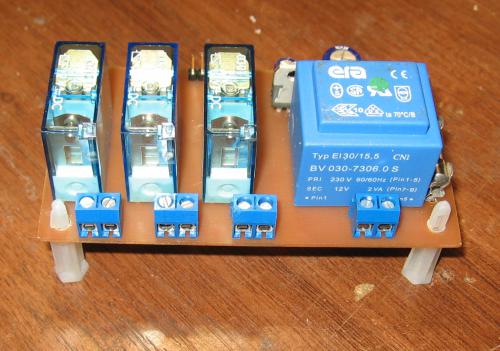

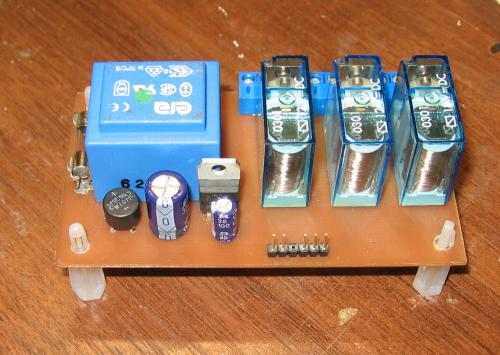

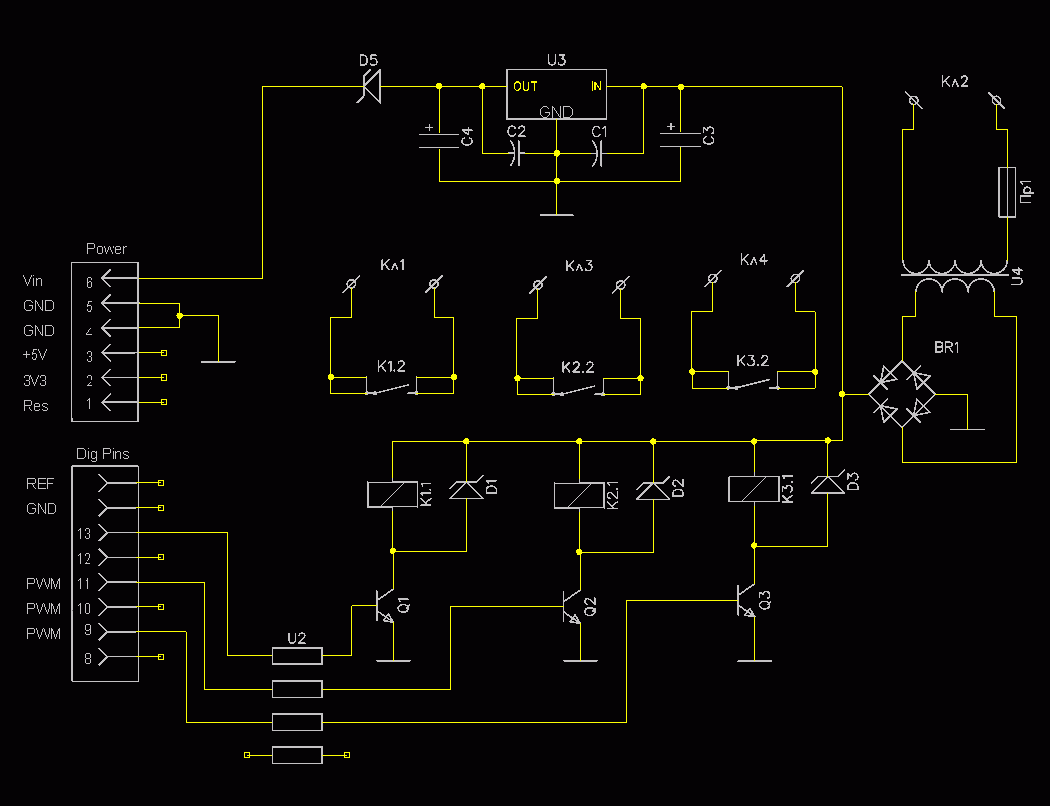

принципиальная схема:

Обратите внимание, что для реле требуется другое напряжение питания — поэтому в схеме был собран небольшой блок питания.


Небольшое видео работы шилда:


автор схемы и ролика — уважаемый Zoltberg

По теме:
Ардуино что это и зачем?
Arduino, термины, начало работы
Разновидности плат Arduino, а также про клоны, оригиналы и совместимость
КМБ для начинающих ардуинщиков
Состав стартера (точка входа для начинающих ардуинщиков)
  • +1
  • 24 апреля 2010, 10:57
  • admin

Комментарии (47)

RSS свернуть / развернуть
+
+1
arduino-ru.blogspot.com/2009/02/220.html
симисторы с опторазвязкой справляются с токами до 6-8А, при этом занимают гораздо меньше места и переключаются гораздо быстрее (удобно для сооружение диммера).
avatar

realist

  • 24 апреля 2010, 22:09
+
+1
или ещё проще — твердотельное реле.
avatar

noonv

  • 24 апреля 2010, 22:38
+
+1
Угу, только, что твердотелы, что симисторы-тиристоры управлять могут только переменным током, чутки к помехам по сети и характеру нагрузки.
Не, в реле есть своя прелесть — совершенно всёравно какой сигнал, на какую нагрузку коммутировать — универсальность=)
avatar

Zoltberg

  • 24 апреля 2010, 23:34
+
0
А как это будет выражаться? Т.е. собрал по схеме с симистором и драйвером с опторазвязкой, которая на странице Ссыль из 1го коммента и решил не рисковать, а проверить на лампочке. Пустил "+" через схему, минус напрямую. Симптомы такие: лампочка загорается, но не тухнет. Если в момент когда отключена схема(pin 13 LOW, у меня к 13 пину подключено) прервать подачу «минуса», то лампочка тухнет и загорается при следующем пин в Хайг.
P.S. кстати на схеме T1 подключена к пину 6 драйвера, хотя по даташиту это Т2. Т.е. 1 и 2 пины симистора перепутаны.
avatar

DES

  • 25 июня 2011, 09:47
+
+2
В так и будет выражается=) Вы наблюдаете правильную логику работы тиристора(симистора) — открывается он по сигналу на управляющем электроде а закрывается прерыванием тока через сам тиристор(симистор).
Именно поэтому я и сказал что они годятся только для переменного тока — когда снят сигнал с управляющего электрода тиристор(симстор) выключится при первом же переходе тока через 0.
Вариации — пульсирующий ток (выпрямленный) — можно двухполупериодное выпрямление — диодный мост, но тогда (если нагрузка индуктивная или ёмкостная) может поглючивать и не выключатся — залипать. Лучше одноперодный — просто один диод — тогда чётко всё работает… почти всегда=)
Ну и, говорят, (но в работе никогда не видел) что можно закрыть тиристор принудительно — подав отрицательный сигнал на управляющий электрод.
avatar

Zoltberg

  • 25 июня 2011, 16:02
комментарий был удален

комментарий был удален

+
0
Ну и, говорят, (но в работе никогда не видел) что можно закрыть тиристор принудительно — подав отрицательный сигнал на управляющий электрод.

отставить, глупость сморозил,
говорят, что надо всё-таки, произвольными методами, прервать ток через тиристор. Манипуляциями с управляющим электродом для обычного тиристора не обойтись=\
avatar

Zoltberg

  • 15 сентября 2011, 17:13
комментарий был удален

комментарий был удален

комментарий был удален

комментарий был удален

+
+1
Я в свое время использовал ту же идею:
Блок Реле
Но релюшек у меня чуть побольше.
За реле действительно универсальность ;)
avatar

Radiolok

  • 4 июня 2010, 16:24
+
0
Как с Вами связаться. Есть предложение спроектировать систему включения/выключения вентиляции стоек с оборудованием на основе предложенной схемы. Мой адрес kuprijanov (песик) gmail.com
avatar

saaremaa

  • 6 января 2011, 13:52
+
0
Как с Вами связаться. Есть предложение спроектировать систему включения/выключения вентиляции стоек с оборудованием на основе предложенной схемы. Мой адрес kuprijanov (песик) gmail.com.
Управление ведется с вомощью ардуино. Термодатчики дают через ардуину сиглан на включение и выключение реле. Реле включает, выключает вентиляцию. Если есть другие предложения — рассмотрим.
avatar

saaremaa

  • 6 января 2011, 13:54
+
0
У меня есть реле на 5В. У него правда 5 контактов: 2 с одной стороны (как я понимаю для 5В) и 3 с другой. Вот описание.
1. В datasheet нашел электрические характеристики, но к какой ноге что подавать непонятно. На фото в статье выше, на реле хотя бы стоит маркировка, за что отвечает каждый пин.
2. Как в моем случае подключить реле к ардуино? Достаточно ли одного сопротивления? (ведь мне не нужен блок питания 5-12В).

Сложно для новичков =)
avatar

oleamm

  • 15 апреля 2011, 20:42
+
0
Там в конце датащита есть схема реле
получается что
2 и 5 — контакты катушки(должны прозваниваться с сопротивлением)
1-на этот контакт на который подключается коммутируемое напряжение
в обесточенном состоянии катушки контакт 1 замкнут на контакт 4
при запитанной катушке 1-й замкнут на 3-й
если на реле 5 ног, то при запитки-отключении катушки реле напряжение с ноги 1 будет подаваться на контакты 3-4 соответственно( так называемый Changeover )
если на реле 4 ноги, то просто будет замыкание-размыконие цепи 1-3 соответственно (NO — нормально разомкнутое реле)
на реле контакты должны быть пронумерованны хотя бы…

avatar

abbivan

  • 15 апреля 2011, 21:40
+
0
Реле само на 5 вольт-подаем их на катушку
250 VAC / 30 VDC -подключаются к 1 и 3 -если надо просто что-то включать через реле
avatar

abbivan

  • 15 апреля 2011, 21:47
+
0
Про реле и Ардуино
как подключать и тд все красиво написано
robocraft.ru/blog/arduino/223.html
avatar

abbivan

  • 15 апреля 2011, 21:52
+
0
блин написал ссылку на шапку топика=)
я право не знаю можно ли подключить реле напрямую к ардуине
но жизнь научила меня опасаться
лучше использовать ключевые транзистры и подавать на их базу сигнал с ардуины
чтоб транзистор открылся и подал питание на катушку реле
я бы сделал так.
avatar

abbivan

  • 15 апреля 2011, 22:03
+
0
напрямую к МК, реле подключать однозначно нельзя — посмотрите на схему в статье — ключевые транзисторы там используются не просто так.
Единственное реле, которое можно подключить к МК напрямую (через резистор) — это, так называемые, твёрдотельные реле, в которых к выходу контроллера, фактически, подключается обычный светодиод.
avatar

admin

  • 15 апреля 2011, 22:54
+
0
А бывают ли цифровые реостаты для управления током с напряжением 220В?
avatar

pesua

  • 17 ноября 2011, 07:49
+
0
К автору статьи-являясь совершеннийшим ламером в этих вопросах, всё же хочу начать с именно подобной схемы-применение уже назрело :))) CraftDuino заказываю отсюда.
Подскажите пожалуйста номиналы всех использованных в схеме элементов: конденсаторов, диодов, диодного моста (как я понял он отдельным элементом идет), транзисторов. Спасибо!
avatar

mumiyden

  • 19 января 2012, 04:23
+
0
Платы у меня на руках уже нету — точной документации не делалось, собиралось из того что было под рукой и вообще по-быстрому.
Так что на глаз и по памяти=)
Конденсаторы — обвязка стабилизатора(это он обозначен U3) можно ставить такой или такой(там кондёры в комплекте=)
Диоды и транзисторы — SMD-шные напаянны с другой стороны — платы пойдут такие и такие.
Диодный мост был на 1А 200В — пойдёт такой.
Резисторы в базовых цепях транзисторов по 1Ком(на плате — СМД-шная сборка).
И, да, тут использовался 12-вольтовый стабилизатор и 12-вольтовые реле.
Можно взять 5-вольтовый, и 5-вольтовые реле и питать ардуину отдельно, либо подавать ей питание с этой платы, прямо на пин 5в.
avatar

Zoltberg

  • 20 января 2012, 09:02
+
0
Большое спасибо! Теперь жду когда всё это появится в наличии чтобы дозаказать, попробую вторую в своей жизни схему (первая была усилителем звука на динамик от проигрывателя пластинок с сигналом наручных китайских часов на одном транзисторе).
avatar

mumiyden

  • 20 января 2012, 09:33
комментарий был удален

+
0
Кстати, если Арудина получает питание от USB и использовать реле на 5 вольт, то блок питания можно не городить?
Если да, то получается что схему можно отрубить в районе подключения диодного моста, или там требуется включить землю? Вообще, у Арудины хват мощей переключать пятивольтовые реле, в часности держать три реле включенными?
avatar

mumiyden

  • 20 января 2012, 09:59
+
0
Не стоит на USB реле сажать ИМХО… хотя смотря сколько.
5Вольтовое на 16А, кушает почти 150мА — 4шт поставите и запаса почти не останется=/
Нет USB, конечно, до 0,5А даёт, но я бы поостерёгся=)
Ардуины хватит на управление релешками по всем своим пинам, но только через транзисторы, если речь о стабилизаторе на борту у дуины, то он на 0,8А — хватит=)
На 3 реле хватит и USB и втроенного стабилизатора, но про транзисторы и защитные диоды забывать не стоит;)
а вооще есть старая фишка для снижения тока через реле — традиционно её описание можно найти у дихальта
А именно вот эта схемка.
avatar

Zoltberg

  • 20 января 2012, 10:31
комментарий был удален

комментарий был удален

комментарий был удален

+
0
Отдельное спасибо за дихальта
avatar

mumiyden

  • 20 января 2012, 11:31
+
0
И всё-таки вопрос с землей остается открытым — получается что схему можно отрубить в районе подключения диодного моста к управляющей реле части, или там требуется включить землю? Хотя нет, оно должно куда-то на плюс идти… получается на Vin(6)?
avatar

mumiyden

  • 20 января 2012, 11:56
+
0
Земли все общие, питать всё от 5В.
avatar

Zoltberg

  • 20 января 2012, 16:27
+
0
Затупил блин… ночью уже дошло. Но всё равно спасибо!
avatar

mumiyden

  • 21 января 2012, 01:48
+
+1
Я ее таки сделал!!!
www.youtube.com/watch?v=GZGN3Do37TE&feature=youtu.be
avatar

mumiyden

  • 19 февраля 2012, 10:39
+
0
Поздравляю=)
Хорошая задумка, отличный отчёт!
avatar

Zoltberg

  • 19 февраля 2012, 11:05
+
0
Помогите, пожалуйста, с реле разобраться:
У меня вот такое
Я так понимаю к контактам 1,2 подключается управляющее напряжение, а к каким мне необходимо подключить 12В от источника напряжения и к каким устройство которое я хочу запитывать 12ю вольтами?
Извиняюсь, за ламерский вопрос(
avatar

Plazick

  • 27 февраля 2012, 07:15
+
0
Уже разобрался) 3,4 один контакт, 7,8- другой (по рисунку). 5,6 не подключены
avatar

Plazick

  • 27 февраля 2012, 10:54
+
0
5,6 не подключены
Вообще, судя по схеме нарисованной на реле — 5,6 это перекидной контакт;)
Который нормально замкнут на 3,4, а при подаче питания на обмотку — замкнётся на 7,8.
Т.е. вам надо подать 12в (только "+" !!) на 7,8 контакты а устройство (только "+" !!) подключить к 5,6.
Минусы источника 12в и устройства следует соединить.
avatar

Zoltberg

  • 27 февраля 2012, 11:01
