Что за язык программирования используется для Arduino?

На официальном сайте пишут: "...is programmed using the Arduino programming language (based on Wiring)".
Фактически — нет никакого особого языка программирования и программы пишутся на C/C++, а компилируются и собираются с помощью широко известного avr-gcc (в версии для Windows — WinAVR).
Все особенности сводятся к тому, что имеется набор библиотек, включающий в себя некоторые функции (вроде pinMode) и объекты (вроде Serial), а при компиляции Вашей программы среда разработки создает временный .cpp файл, в который кроме Вашего кода включается еще несколько строчек, и полученный результат скармливается компилятору а затем линковщику с нужными параметрами.

Для примера, рассмотрим стандартный тестовый скетч (Sketch)
Sketch — это название программ для Arduino. Это единичный проект, который загружается и выполняется платой.

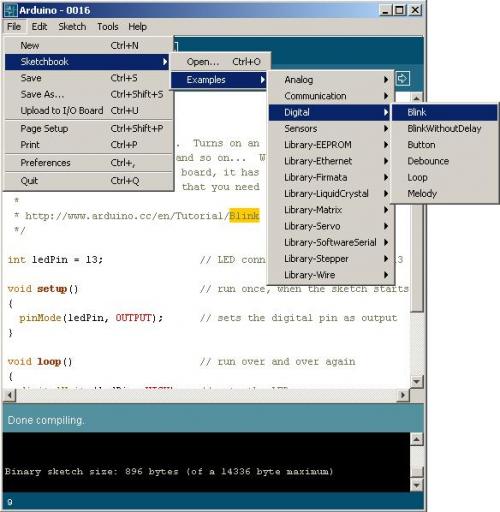

Например, скетч Blink — мигает светодиодом, подключённым к 13 выводу(File -> SketchBook -> Examples -> Digital -> Blink):
сам файл находится здесь: arduino-0016\examples\Digital\Blink\Blink.pde
Arduino IDE


/*
 * Blink
 *
 * The basic Arduino example.  Turns on an LED on for one second,
 * then off for one second, and so on...  We use pin 13 because,
 * depending on your Arduino board, it has either a built-in LED
 * or a built-in resistor so that you need only an LED.
 *
 * http://www.arduino.cc/en/Tutorial/Blink
 */

int ledPin = 13;                // LED connected to digital pin 13

void setup()                    // run once, when the sketch starts
{
  pinMode(ledPin, OUTPUT);      // sets the digital pin as output
}

void loop()                     // run over and over again
{
  digitalWrite(ledPin, HIGH);   // sets the LED on
  delay(1000);                  // waits for a second
  digitalWrite(ledPin, LOW);    // sets the LED off
  delay(1000);                  // waits for a second
}


— Если теперь скомпилировать полученную программу в Arduino, то во временной директории
вида
Local Settings\Temp\build40910.tmp\ появится куча файлов.
В основном это объектные, содержащие скомпилированные стандартные функции, а также готовая скомпилированная программа в разных форматах (ELF, ROM, HEX). Самым интересным является .cpp файл — это то, во что превратился наш код, с нашими подробными комментариями — разумеется они добавлены вручную :)
— Temporary_4477_534.cpp —

/*
 * Blink
 *
 * The basic Arduino example.  Turns on an LED on for one second,
 * then off for one second, and so on...  We use pin 13 because,
 * depending on your Arduino board, it has either a built-in LED
 * or a built-in resistor so that you need only an LED.
 *
 * http://www.arduino.cc/en/Tutorial/Blink
 */

#include "WProgram.h"           // тут определения всех Arduino ф-ий, констант и т.д.
void setup();                   // объявляют ф-ии setup() и loop(), в которых наша
void loop();                    // программа для Arduino и пишется
int ledPin = 13;                // светодиод подключается к выводу 13
                                // --- а вот с этого места пошел наш исходник ---
void setup()                    // вызывается один раз при запуске скетча
{
  pinMode(ledPin, OUTPUT);      // устанавливаем вывод, как ВЫХОД
}

void loop()                     // вызывается в цикле
{
  digitalWrite(ledPin, HIGH);   // устанавливает высокий уровень напряжения (светодиод горит)
  delay(1000);                  // задержка на 1 секунду
  digitalWrite(ledPin, LOW);    // устанавливает низкий уровень напряжения (светодиод гаснет)
  delay(1000);                  // задержка на 1 секунду
}                               // здесь наш код кончился, опять пошли "довески"

int main(void)                  // здесь как и принято в c/c++ ф-ия main()
{
	init();                 // в ней вызывается своя инициализация

	setup();                // затем вызывается наш setup()

	for (;;)                // и в бесконечном цикле вызывается наш loop()
		loop();

	return 0;               // а сюда вообще никогда не попадаем
}




На самом деле, среда Arduino делает еще какие-то мелкие преобразования исходного кода, например декорирует не-латинские символы, выносит все "#include" наверх, может еще какие-то мелочи, но идея остается той же самой.
