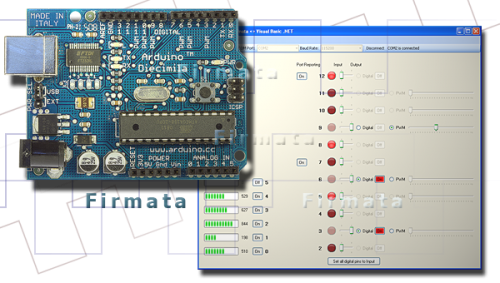

Firmata library – библиотека, реализующая протокол Firmata

Библиотека Firmata реализует протокол Firmata, что позволяет простым образом общаться с программами на компьютере.
Данная библиотека входит в состав Arduino IDE.
Удобна тем, что при необходимости не нужно изобретать велосипед и придумывать свой протокол, как, например, в этой программе управления, а уже использовать этот готовый протокол. К тому же он реализован и для Processing-а.

Рассмотрим функции библиотеки:

void begin();
void begin(long);
Описание:
Запуск/инициализация библиотеки

Параметры:
long – отличная от установленной по-умолчанию(57600) скорость обмена

void printVersion(void);
Описание:
Отправить компьютеру версию протокола

void blinkVersion(void);
Описание:
Промигать версию протокола на 13 пине.

void printFirmwareVersion(void);
Описание:
отправить название прошивки и ее версию на компьютер.

void setFirmwareNameAndVersion(const char *name, byte major, byte minor);
Описание:
установить название и версию прошивки, используя название скетча без расширения (.pde)

Отправка сообщений

void sendAnalog(byte pin, int value);
Описание:
отправить аналоговое сообщение

void sendDigitalPort(byte portNumber, int portData);
Описание:
Отправить значение порта одним 8-битным сообщением

void sendSysex(byte command, byte bytec, byte* bytev);
Описание:
послать сообщение в виде массива байт

void sendString(const char* string);
Описание:
Отправить сообщение в виде стоки

void sendString(byte command, const char* string);
Описание:
Отправить сообщение в виде стоки командного типа

Получение сообщений

int available(void);
Описание:
Проверяет наличие сообщений в буфере

void processInput(void);
Описание:
Прочесть сообщение из буфера, отправить данные зарегистрированным функциям-обработчикам

void attach(byte command, callbackFunction newFunction);
void attach(byte command, systemResetCallbackFunction newFunction);
void attach(byte command, stringCallbackFunction newFunction);
void attach(byte command, sysexCallbackFunction newFunction);

Описание:
Задать функцию-обработчик для определённого типа сообщений

void detach(byte command);
Описание:
Отменить функцию-обработчик для определённого типа сообщений

Функции-обработчики
Фунцкия-обработчик должна быть вида:

generic:

void (*callbackFunction)(byte, int);

system_reset:

void (*systemResetCallbackFunction)(void);

string:

void (*stringCallbackFunction)(char*);

sysex:

void (*sysexCallbackFunction)(byte command, byte argc, byte*argv);

Типы сообщений
Ниже представлены типы сообщений, к которым можно подключить вашу функцию-обработчик:

#define DIGITAL_MESSAGE         0x90 // данные цифрового порта (8-бит)
#define ANALOG_MESSAGE          0xE0 // аналоговое значение пина (PWM)
#define REPORT_ANALOG           0xC0 // включить/отключить отчет об аналоговом пине
#define REPORT_DIGITAL          0xD0 // включить/отключить отчет о цифровом пине
//
#define SET_PIN_MODE            0xF4 // установить режим пина: INPUT/OUTPUT/PWM/etc

#define FIRMATA_STRING          0x71 // строка: stringCallbackFunction

#define SYSTEM_RESET            0xFF // сообщение для перезагрузки прошивки: systemResetCallbackFunction

Пример:
Получение и отправка аналогового сообщения

#include <Firmata.h>

byte analogPin;

void analogWriteCallback(byte pin, int value)
{
    pinMode(pin,OUTPUT);
    analogWrite(pin, value);
}

void setup()
{
    Firmata.setFirmwareVersion(0, 1);
    Firmata.attach(ANALOG_MESSAGE, analogWriteCallback);
    Firmata.begin();
}

void loop()
{
    while(Firmata.available()) {
        Firmata.processInput();
    }
    for(analogPin = 0; analogPin < TOTAL_ANALOG_PINS; analogPin++) {
        Firmata.sendAnalog(analogPin, analogRead(analogPin));
    }
}

Другой пример – управление двумя сервами:

#include <Firmata.h>
#include <Servo.h>

Servo servo9;
Servo servo10;

void analogWriteCallback(byte pin, int value)
{
    if(pin == 9)
      servo9.write(value);
    if(pin == 10)
      servo10.write(value);
}

void setup()
{
    Firmata.setFirmwareVersion(0, 2);
    Firmata.attach(ANALOG_MESSAGE, analogWriteCallback);

    servo9.attach(9);
    servo10.attach(10);

    Firmata.begin(9600);
}

void loop()
{
    while(Firmata.available())
        Firmata.processInput();
}

Теперь нужно разобраться – какой формат сообщений нужно предавать с управляющей программы компьютера (хоста).
В этом поможет описание протокола на официальном сайте
firmata.org/wiki/Protocol
а так же пример программы, управляющей состоянием портов Arduino:
firmata.org/wiki/Proposals

Исходный код которой можно скачать здесь:
www.pjrc.com/teensy/firmata_test/firmata_test.tar.gz
и разобраться, как посылать/принимать данные по данному протоколу.

Код для установки значения на выходе цифрового порта:

uint8_t buf[3];
buf[0] = 0x90 | pin;
buf[1] = val & 0x7F;
buf[2] = (val >> 7) & 0x7F;
port.Write(buf, 3);

Код для установки аналогового значения:

uint8_t buf[3];
buf[0] = 0xE0 | pin;
buf[1] = val & 0x7F;
buf[2] = (val >> 7) & 0x7F;
port.Write(buf, 3);

Код для установки состояния порта:

uint8_t buf[4];
buf[0] = 0xF4;
buf[1] = pin;
buf[2] = mode;
port.Write(buf, 3);

, где
port – экземпляр класса Serial для работы с COM-портом
pin – номер пина ардуины
val – значение для установки
mode – состояние порта – одно из:

#define MODE_INPUT    0x00
#define MODE_OUTPUT   0x01
#define MODE_ANALOG   0x02
#define MODE_PWM      0x03
#define MODE_SERVO    0x04
#define MODE_SHIFT    0x05
#define MODE_I2C      0x06

Cсылки:
arduino.cc/en/Reference/Firmata
firmata.sourceforge.net/wiki/Protocol
www.acraigie.com/programming/firmatavb/default.html
