SPI и Arduino: плодим входы

SPI и Arduino:
  1. Теория
  2. Вывод
  3. Ввод

Теперь попробуем считать состояние нескольких кнопок через другой сдвиговый регистр, предназначенный для ввода — 74HC165, модель SN74HC165N от Texas Instruments. Этот регистр, в отличие от рассмотренного ранее 74HC595, работает наоборот — преобразует параллельный интерфейс в последовательный. Но порядок работы немного другой: сначала дёргается линия SS вниз-вверх — состояния входов «защёлкиваются» во внутренний регистр, а уже потом идёт тактирование по SCLK и передача данных по MISO.

Чтобы понять, как работает регистр, взглянем на его схему:



Вход SH/L͞D (сдвиг/загрузка) управляет занесением состояний входов в триггеры — так называемой параллельной загрузкой: стоит прижать его к «земле», как состояние входов регистра будет подано на S-входы триггеров. Чтобы отключить триггеры от входов регистра и иметь возможность читать из регистра, нужно установить SH/L͞D в 1. Тактирование происходит при переходе CLK из 0 в 1 при условии, что SH/L͞D = 1 (параллельная загрузка отключена), а CLK INH = 0 (тактирование включено). При каждом «тике» CLK каждый триггер проталкивает бит в следующий триггер, захватывая бит со своего 1D-входа. Так как к 1D-входу первого триггера подключен вход SER, то подаваемые на него биты проталкиваются в регистр, позволяя соединять регистры в цепочки. В конечном итоге проталкиваемые биты достигают выхода последнего регистра, где подаются сразу на два вывода — на QH и, через инвертор, на Q͞H.

А вот и сам регистр в DIP-корпусе:



Назначение выводов:
  • Vcc — питание
  • GND — земля
  • SH/L͞D — защёлка, SS (SPI)
  • CLK — тактовый вход, SCLK (SPI)
  • A-H — входы, состояние которых считывается в регистр
  • QH — последовательный вывод, MISO (SPI)
  • Q͞H — инверсный вывод, на нём идут биты с QH, но инвертированные
  • SER — последовательный ввод; к нему можно подсоединить вывод QH второго регистра, получив каскадное подключение
  • CLK INH — Clock Inhibit, или инвертированный Clock Enable; когда на нём 1, тактирование выключено
Попробуем считать состояние 8 кнопок, подключенных к выводам A-H регистра. Для этого подключим выводы следующим образом:
  • Vcc ⇨ +5 В
  • GND ⇨ GND
  • SH/L͞D ⇨ пин 8
  • CLK ⇨ пин 13
  • QH ⇨ пин 12
  • Q͞H оставим неподключенным
  • SER ⇨ GND
  • CLK INH ⇨ GND
Кнопки сажаем на выводы A-H, подтягивая к питанию резисторами на 10 кОм, и на землю:

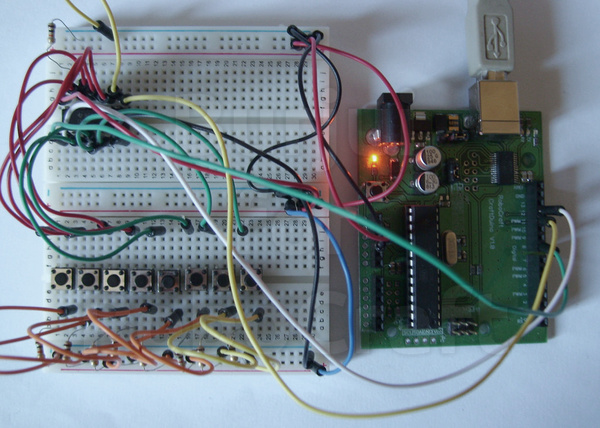

Получилась такая каша из проводов, что мои mad skillz в делах рисовальных не помогли, так что постарайтесь как-нибудь догадаться, что куда идёт (:



Лепить на макетку ещё и светодиоды было бы слишком, поэтому состояния кнопок будем слать по UART и смотреть через Serial Monitor. Поехали:

#include <SPI.h>

enum { REG_LATCH = 8 };


void setup()
{
  /* Включаем UART и SPI */
  Serial.begin(9600);
  SPI.begin();
  /* Включаем защёлку */
  pinMode(REG_LATCH, OUTPUT);
  digitalWrite(REG_LATCH, HIGH);
}


void loop()
{
  static uint8_t last_input_states = 0;

  /* Выставим на защёлке сначала низкий, потом - высокий уровни.
   * Сдвиговый регистр запомнит уровни сигналов на входах и сможет
   * их нам потом отдать бит за битом.
   */
  digitalWrite(REG_LATCH, LOW);
  digitalWrite(REG_LATCH, HIGH);
  /* Читаем запомненные состояния входов. Ноль шлём просто потому,
   * что transfer() одновременно и шлёт, и принимает. Да и вообще,
   * MOSI не подключена (:
   */
  uint8_t states = SPI.transfer(0);

  /* Если состояние любого входа изменилось, расскажем по UART */
  if (states != last_input_states)
  {
    /* Старый добрый XOR даст нам битовую разницу между старым и новым состояниями. */
    uint8_t changed = states ^ last_input_states;
    last_input_states = states; // запоминаем текущие состояния

    for (int i = 0; i < 8; ++i)
    {
      if (changed & 1) // если состояние кнопки изменилось…
      {
        Serial.print("#");
        Serial.print(i); // шлём номер кнопки
        Serial.print(" -> ");
        Serial.println(states & 1); // … и новое состояние
      }

      /* Сдвигаем биты вправо. Теперь первый бит
       * будет указывать состояние следующей кнопки.
       */
      changed >>= 1;
      states >>= 1;
    }
  }
}




С каскадным подключением история такая же, как и с 74HC595, только здесь вывод QH второго регистра подключается к выводу SER первого и т.п. Или, как вариант, использовать выводы Q͞H вместо QH, если нужно считать много кнопок, подтянутых к питанию.

Исходник примера доступен для скачивания напрямую и на GitHub в репозитории.

Картинки из статьи лежат в альбоме на Яндекс.Фотках.

Использовалось железо:
