OpenCV — Сравнение изображений и генерация картинки отличий


Обработка изображений и компьютерное зрение — это очень широкое поле деятельности и самых разнообразных применений!
Например, недавно на хабре была статья «Сравнение изображений и генерация картинки отличий на Ruby«, которая рассказывает о способе показать разницу между двумя версиями картинок, используемой сервисом Github.
Самый простой вариант — это обход каждого пикселя в первой картинке и проверке, есть ли этот пиксель во второй, но Github использует т.н. режим тональной разницы — при этом, мы так же обходим каждый пиксель в двух изображениях и вычисляем их разницу по каналам RGB.
Этот метод сравнения двух фотографий выдаёт картину отличий, вполне неплохо показывая изменения.
Недолго думая, я набросал этот метод сравнения для OpenCV:

//
// режим тональной разницы двух изображений
// - обходим каждый пиксель в двух изображениях и вычисляем их разницу по каналам RGB
//
//
// статья "Сравнение изображений и генерация картинки отличий на Ruby"
// http://habrahabr.ru/blogs/image_processing/117789/
//
//
// https://robocraft.ru
//

#include <cv.h>
#include <highgui.h>
#include <stdlib.h>
#include <stdio.h>

#ifndef min
#define min(a,b)            (((a) < (b)) ? (a) : (b))
#endif

int main(int argc, char* argv[])
{
	IplImage *img1=0, *img2=0, *diff=0, *sub=0;

	// дефолтные названия картинок для обработки
	char file1[] = "tup.png";
	char file2[] = "tup2.png";

	// имя картинки задаётся первым параметром
	char* filename1 = argc >= 2 ? argv[1] : file1;
	// получаем картинку
	img1 = cvLoadImage(filename1);
	printf("[i] first image: %s\n", filename1);

	// имя картинки задаётся первым параметром
	char* filename2 = argc >= 3 ? argv[2] : file2;
	// получаем картинку
	img2 = cvLoadImage(filename2);
	printf("[i] second image: %s\n", filename2);

	if(!img1){
		printf("[!] cant load image: %s\n", filename1);
		return -1;
	}
	if(!img2){
		printf("[!] cant load image: %s\n", filename2);
		return -1;
	}

	if(img1->width!=img2->width || img1->height!=img2->height){
		printf("[!] different image size!\n");
		return -2;
	}

	// покажем изображения
	cvNamedWindow( "image1");
	cvShowImage( "image1", img1 );
	cvNamedWindow( "image2");
	cvShowImage( "image2", img2 );

	// создаём картинку для хранения разницы
	diff = cvCloneImage(img1);
	sub = cvCloneImage(img1);

	cvZero(diff);

	// пробегаемся по всем пикселям изображения
	for( int y=0; yheight; y++ ) {
		uchar* ptr1 = (uchar*) (img1->imageData + y * img1->widthStep);
		uchar* ptr2 = (uchar*) (img2->imageData + y * img2->widthStep);
		uchar* ptr = (uchar*) (diff->imageData + y * diff->widthStep);
		for( int x=0; xwidth; x++ ) {
			// 3 канала:
			// B
			ptr[3*x] = ptr1[3*x] + ptr2[3*x] - 2 * min(ptr1[3*x], ptr2[3*x]);
			// G
			ptr[3*x+1] = ptr1[3*x+1] + ptr2[3*x+1] - 2 * min(ptr1[3*x+1], ptr2[3*x+1]);
			// R
			ptr[3*x+2] = ptr1[3*x+2] + ptr2[3*x+2] - 2 * min(ptr1[3*x+2], ptr2[3*x+2]);
		}
	}

	// вычитаем
	cvSub(img2, img1, sub);

	// выводим результат
	cvNamedWindow( "diff");
	cvShowImage( "diff", diff );

	cvNamedWindow( "sub");
	cvShowImage( "sub", sub );

	// ждём нажатия клавиши
	cvWaitKey(0);

	// освобождаем ресурсы
	cvReleaseImage(&img1);
	cvReleaseImage(&img2);
	cvReleaseImage(&diff);
	cvReleaseImage(&sub);

	// удаляем окна
	cvDestroyAllWindows();
	return 0;
}

скачать иcходник (img_difference.cpp)

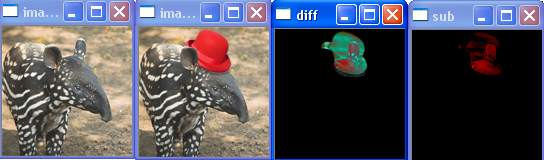

подадим на вход программы те же картинки тапиров:

результат работы:

Работает 🙂

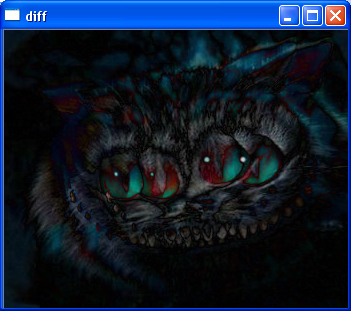

Но, должен отметить, что на сдвиги этот алгоритм генерирует очень и очень жуткие картинки:

Ваш Великий и Ужасный Чеширский Кот 🙂


8 комментариев на «“OpenCV — Сравнение изображений и генерация картинки отличий”»

    • Github использует этот метод очень даже практически 🙂

    • А если добавить вычисления. (Нашел на хабре) Вот сcылочка: habrahabr.ru/post/115661/
      То можно определить и расстояние.
      l = L*K / ( W/x — 1 + K ), где
       l – искомое расстояние до объекта, м;
       L – длина «линейки», м;
       W – длина «линейки» в пикселях, обычно совпадает с шириной изображения;
       x – координата объекта на изображении;
       K = (W — M) / M – коэффициент, отражающий наклон камеры, здесь M – координата середины «линейки».

      А мне понравился метод. И вот генерация не картинки отличий, хотя кто мешает, а fgMask. И центра масс.
      Знаю, что это плохой код. Если кто подскажет, как лучше буду благодарен.
      Но это работает. И работает не плохо.
      public class BackGround
      {

      CvBlobDetector _blobDetector = new CvBlobDetector();
      CvBlobs blobs = new CvBlobs();
      public Mat Back(ref Mat capture, Mat back, int sensetive, out int x, out int y)
      {
      int X = 0;
      int Y = 0;

      Image<Gray, Byte> maskCapture = capture.ToImage<Gray, Byte>();
      Image<Gray, Byte> maskBack = back.ToImage<Gray, Byte>();
      Image<Gray, Byte> result = new Image<Gray, byte>(capture.Width, capture.Height);

      Image<Gray, byte>[] chanelsCapture = maskCapture.Split();
      Image<Gray, byte>[] chanelsBack = maskBack.Split();
      Image<Gray, byte>[] chanelsResult = result.Split();
      for (int i = 0; i <= capture.Height — 1; i++)
      {
      for (int j = 0; j <= capture.Width — 1; j++)
      {
      if (chanelsBack[0].Data[i, j, 0] — sensetive >= chanelsCapture[0].Data[i, j, 0] & chanelsBack[0].Data[i, j, 0] + sensetive >= chanelsCapture[0].Data[i, j, 0])
      {
      chanelsResult[0].Data[i, j, 0] = 255;

      }
      }
      }
      CvInvoke.Dilate(chanelsResult[0], chanelsResult[0], null, new Point(-1, -1), 10, BorderType.Constant, new MCvScalar());

      //CvInvoke.Erode(chanelsResult[0], chanelsResult[0], null, new Point(-1, -1), 10, BorderType.Constant, new MCvScalar());

      _blobDetector.Detect(chanelsResult[0], blobs);

      Mat ResultM = (chanelsResult[0]).Mat;

      blobs.FilterByArea(5000, int.MaxValue);

      foreach (var pair in blobs)
      {
      CvBlob b = pair.Value;
      CvInvoke.Rectangle(capture, b.BoundingBox, new MCvScalar(255.0, 255.0, 255.0), 2);
      X = (int)b.Centroid.X;
      Y = (int)b.Centroid.Y;
      }

      x = X;
      y = Y;
      return ResultM;
      }

    • например, создание ботов для игры в онлайн казино, которые имитируют поведение реального человека. всплывающие окна (например о заканчивающейся активации Windows или о новом обновлении SublimeText), модальные окна браузера или любые другие непредвиденные события в системе могут нарушить работу программы

    • Использую EmguCV.

      Mat imageFromCam;
      imageFromCam = captureFromCam.QueryFrame();
      byte[] imageMatrix = imageFromCam.GetData();
      // Далее работаем с imageMatrix например
      for (int m = 0; m < imageHeight; ++m )
      {
                       for (int n = 0; n < imageWidth; ++n)
                       {
                           HorizontalSum += n * imageMatrix [m*imageWidth + n];
                           VerticallSum += m * imageMatrix [m * imageWidth + n];
                           BrigtnessSum += imageMatrix [m * imageWidth + n];
                       }
      }
      // А затем записываем измененную матрицу
      imageFromCam.SetTo(imageMatrix);
