Arduino-робот из картона

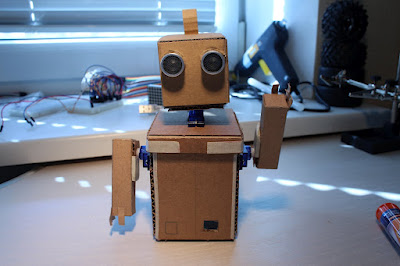

Картонный Arduino-бот, для создания которого, автору (andbas) потребовались:
* Картон (от коробок из-под техники),
* контроллер Arduino,
* Ультразвуковой дальномер HC-SR04,
* 3 микро-сервомашинки,
* Макетная плата под пайку и паяльные принадлежности.

Подробности изготовления можно прочитать в авторской статье на хабре, но всё, в принципе и так ясно:

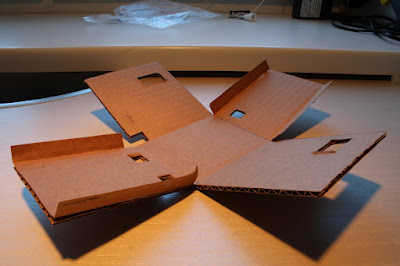

делаются заготовки коробок из картона (чтобы заставить картон сгибаться по ровным линиям следует сделать надрезы в местах будущих перегибов):

Так же, следует отметить:

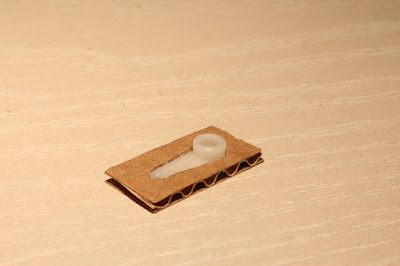

* крепление качалки сервомашинки, которая врезается в картон и закрепляется бумажным скотчем

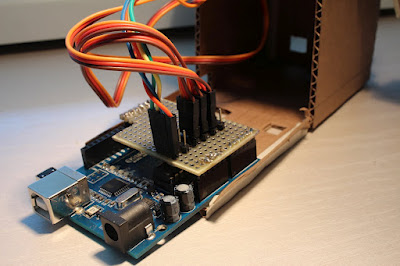

* своеобразный серво-шилд, который позволяет реализовать удобное подключение сервомашинок и датчика, запитывая их от 5В стабилизатора Arduino

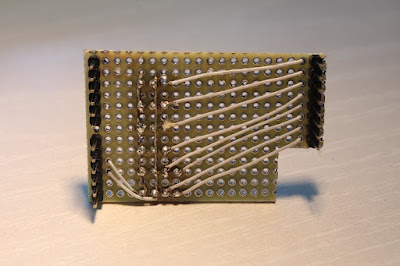

это действительно очень удобное решение для подключения серв и сенсоров, которое очень удобно реализовать на протошилде, единственное улучшение, которое стоит сделать — это поставить для серв отдельный стабилизатор (как это сделано на моторшилде)

демонстрационное видео — Bot v1.0:

скетч:

#include <Servo.h>
#include <Ultrasonic.h>

#define RIGHT_HAND_PIN    2
#define LEFT_HAND_PIN    3
#define HEAD_PIN       4

#define TRIGGER_PIN    7
#define ECHO_PIN       6


Servo rightHand;
Servo leftHand;
Servo head;
Ultrasonic ultrasonic(TRIGGER_PIN, ECHO_PIN);


void setup() {
  Serial.begin(9600);
  rightHand.attach(RIGHT_HAND_PIN);
  leftHand.attach(LEFT_HAND_PIN);
  head.attach(HEAD_PIN);
}


void loop() {
  head.write(90);
  delay(1000);

  float cmMsec;
  long microsec = ultrasonic.timing();
  cmMsec = ultrasonic.convert(microsec, Ultrasonic::CM);

  Serial.print("CM: ");
  Serial.println(cmMsec);

  head.write(135);
  delay(1000);

  head.write(45);
  delay(1000);

  head.write(90);

  leftHand.write(0);
  rightHand.write(0);
  delay(500);
  leftHand.write(180);
  rightHand.write(180);
  delay(500);
}

авторская (andbas) статья на хабре:
КартонБот v1.0 — утилизируем картон с пользой для мозга

А вообще, картонные боты рулят. За прообраз картонных ботов можно взять выкройки футурико-ботов или Tweenbots или Boxie
.
Они все такие симпатяги!
