Идея состоит в использовании цветных светодиодов для поочерёдного освещения объекта, при этом считывается уровень напряжения на фоторезисторе и выбирается наилучшый отклик.

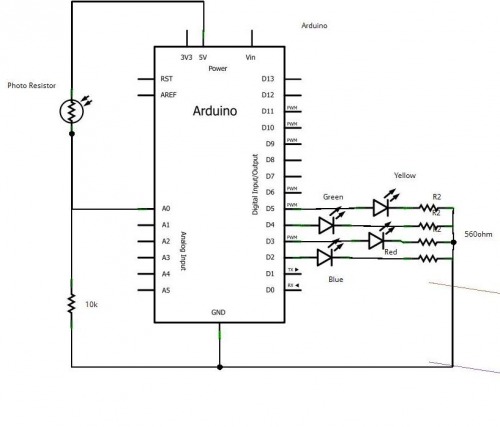

схема:

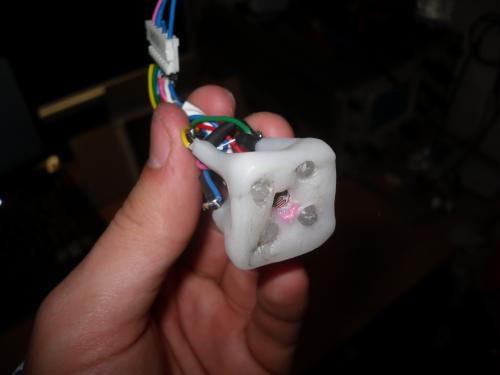

Для объединения светодиодов и фотодиода в один удобный модуль можно использовать либо термоклей, либо поликапролактон 😉

код скетча для Arduino:

//Pins
int photoResistor = 0;

int b = 2;
int r = 3;
int g = 4;
int y = 5;

//Calibration
// AKA Terrible software solution to a hardware problem....
double bAdj = 1.0;
double rAdj = 1.02;
double gAdj = 1.0;
double yAdj = 1.17;
double ambientAdj = 1.0;

void setup()
{
  pinMode(g, OUTPUT);
  pinMode(y, OUTPUT);
  pinMode(b, OUTPUT);
  pinMode(r, OUTPUT);
  pinMode(photoResistor, OUTPUT);
  Serial.begin(9600);
}

void loop()
{
    allOff();
    delay(100);
    asses(100,100);
}

void allOff()
{
    digitalWrite(g, LOW);
    digitalWrite(y, LOW);
    digitalWrite(r, LOW);
    digitalWrite(b, LOW);
}

void allOn()
{
    digitalWrite(g, HIGH);
    digitalWrite(y, HIGH);
    digitalWrite(r, HIGH);
    digitalWrite(b, HIGH);
}

void pulse(int colour)
{
   for(int i=0;i<3;i++)
   {
      digitalWrite(colour, HIGH);
      delay(100);
      digitalWrite(colour, LOW);
      delay(100);
   }
}

void asses(int colldownTime, int saturationTime)
{

    delay(500);
    double ambient = analogRead(photoResistor);
    Serial.print("Ambient: ");
    Serial.println(ambient*ambientAdj);

    digitalWrite(g, HIGH);
    delay(saturationTime);
    double green = analogRead(photoResistor);
    Serial.print("Green: ");
    Serial.println(green*gAdj);
    digitalWrite(g, LOW);
    delay(colldownTime);

    digitalWrite(r, HIGH);
    delay(saturationTime);
    double red = analogRead(photoResistor);
    Serial.print("Red: ");
    Serial.println(red*rAdj);
    digitalWrite(r, LOW);
    delay(colldownTime);

    digitalWrite(b, HIGH);
    delay(saturationTime);
    double blue = analogRead(photoResistor);
    Serial.print("Blue: ");
    Serial.println(blue*bAdj);
    digitalWrite(b, LOW);
    delay(colldownTime);

    digitalWrite(y, HIGH);
    delay(saturationTime);
    double yellow = analogRead(photoResistor);
    Serial.print("Yellow: ");
    Serial.println(yellow*yAdj);
    digitalWrite(y, LOW);
    delay(colldownTime);

    double rawData[] = {(green*gAdj), (red*rAdj), (blue*bAdj), (yellow*yAdj)};
    double maximum = ambient*ambientAdj;
    int decision;

    for (int i=0; i<4; i++)
    {
       if (maximum
видео с описанием и примером работы датчика:

кстати, ведь совсем необязательно использовать 4 цветных светодиода, а можно ограничиться одним RGB-светодиодом 😉
Далее: Датчик цвета из RGB-светодиода и фотоэлемента - реальная фотошоповская пипетка
Ссылки

источник - $2 Color Detection Sensor

COLOR SENSORS TUTORIAL

Cadmium-Sulfide Color Sensor

Color sensor
