У нас уже была серия статей про программирование Arduino/Freeduino. Там мы рассмотрели структуру программы, константы и специфичные для Arduino функции, которые собственно и составляют язык Wiring.

Теперь же настала пора практических занятий :)

0. Начало

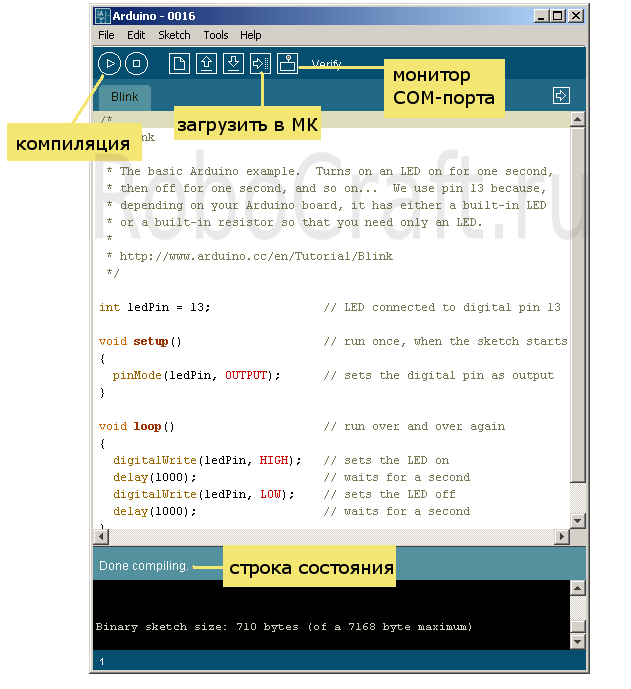

Пожалуй, всё же стоит обозначить элементы управления Arduino IDE


Итак, слева направо:

— компиляция (оригинальное название — проверка) кода
— стоп (остановка монитора COM-порта)
— новый скетч
— открыть скетч
— сохранить скетч
— загрузить скетч в микроконтроллер Arduino/Freeduino
— монитор последовательного (COM) порта

Самые важные для нас – первая и две последние кнопки :)

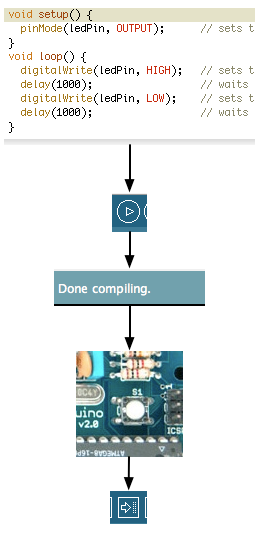

Т.о. цикл разработки скетча для Arduino можно представить так:


Написание кода – компиляция – загрузка в МК.

Кажется — всё просто :)
Попробуем снова загрузить Blink :)
Открываем тестовый скетч из Examples — Digital — Blink

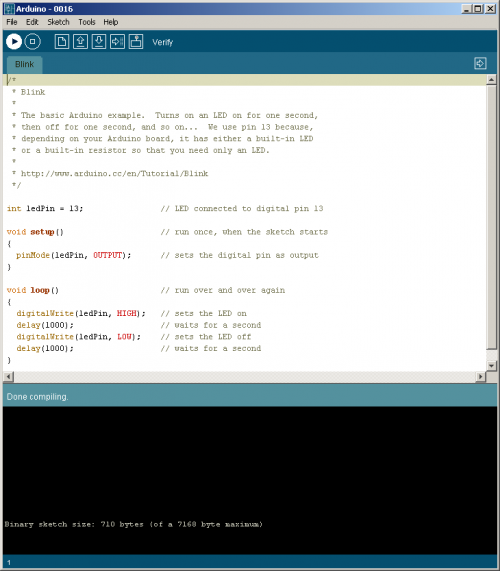

и нажмём кнопку компиляции


Компиляция прошла без ошибок о чём нам и сообщают – «Done compiling» :)

Остаётся подключить нашу ардуину к питанию и COM-порту и нажать кнопку выгрузки скетча на МК.
Во время выгрузки будут мигать светодиоды Rx и Тx – сигнализирующие приём и передачу сообщений через последовательный интерфейс ардуины :)

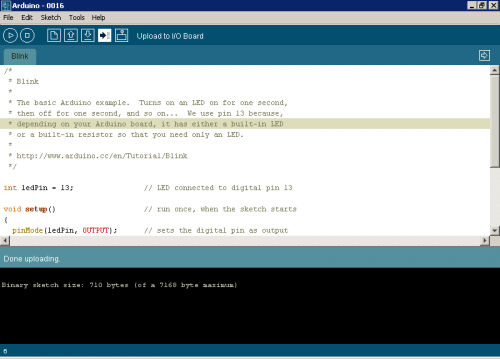

Если выгрузка прошла успешно – мы получим сообщение: «Done uploading.»

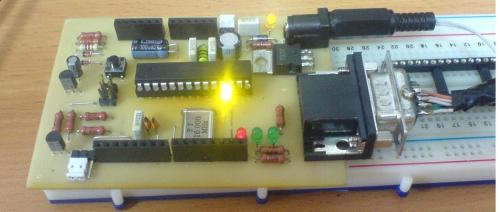

Т.к. джампер на плате установлен в Autoreset enable плата сама перезагрузится, произойдёт заливка скетча, снова перезагрузка и через 10 секунд ардуина начнёт весело мигать светодиодом :)

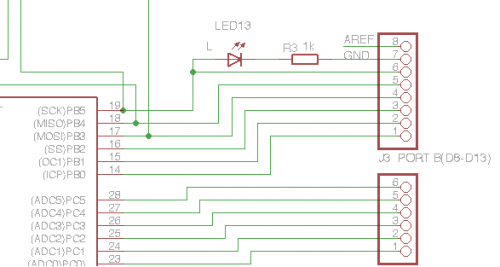

Впрочем, светодиод даже не обязательно вставлять в разъём – на плате уже есть сигнальный светодиод, подключённый к 13-му цифровому порту ардуины через ограничительный резистор.

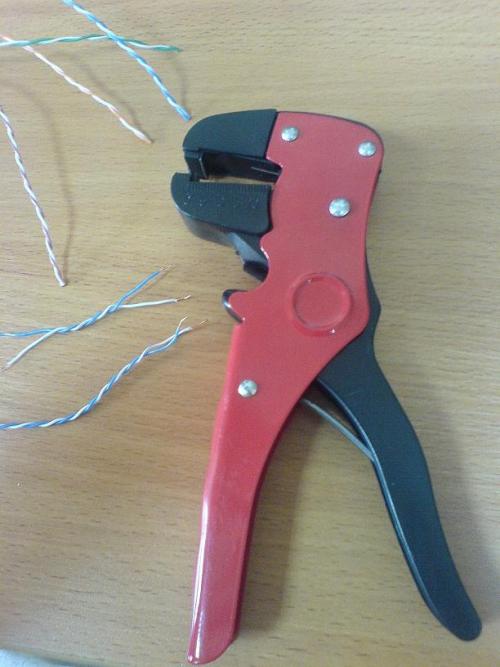

Используя провода, изготовленные из витой пары,

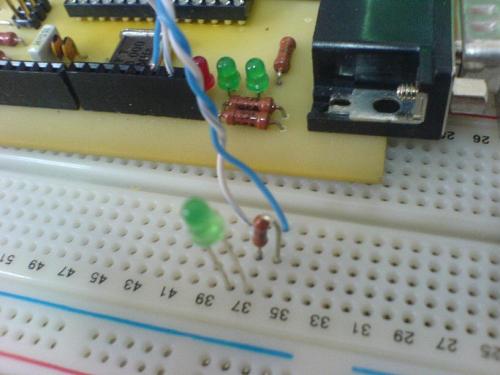

схему можно перенести на макетную плату.



А если всё делать по-честному и подключать светодиод через ограничительный резистор, то получится такая простейшая схема:

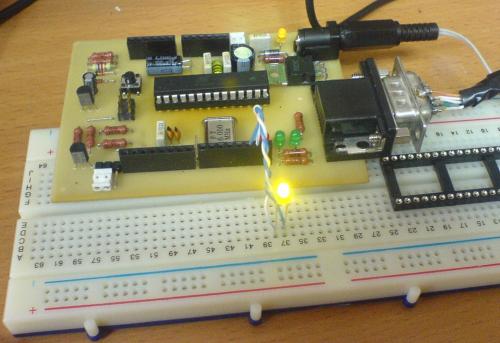

, которая на макетной плате будет выглядеть так:



Теперь немножко переделаем скетч Blink т.о., чтобы плата сообщала нам через COM-порт когда светодиод горит, а когда нет.
Для этого нужно добавить всего три строчки кода:

int ledPin = 13;

void setup()
{
  pinMode(ledPin, OUTPUT);
  Serial.begin(9600);     // инициализация работы с COM-портом
}

void loop()
{
  digitalWrite(ledPin, HIGH);
  Serial.print("H");      // светодиод горит – пишем H
  delay(1000);
  digitalWrite(ledPin, LOW);
  Serial.println("L");    // светодиод погасили – пишем L
  delay(1000);
}

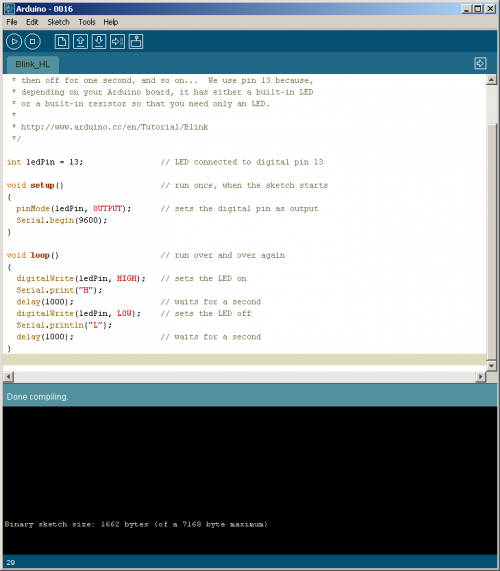

Компилируем и загружаем скетч в МК.


Светодиод мигает, а сообщения от платы мы можем увидеть через монитор последовательного порта.



Ура! Работает :)

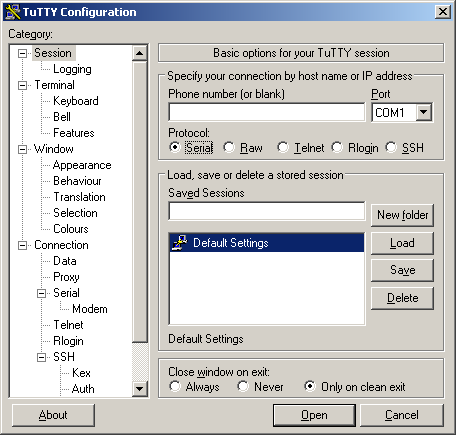

Сообщения из последовательного порта можно смотреть любой терминальной программой, например tutty:

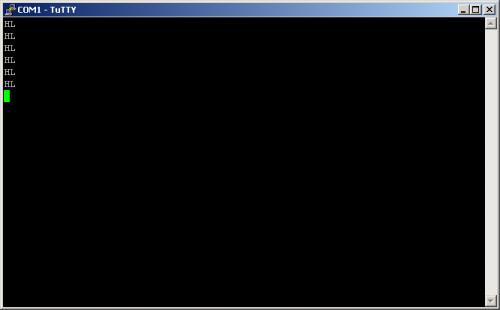

выбираем наш COM-порт и любуемся:


Но что это – при любой новой попытке просмотреть сообщения COM-порта наша плата перезагружается!
Всё дело в джампере Autoreset enable, который так удобен при загрузке новых скетчей :)
Если джампер снять, то теперь каждое новое подключение к последовательному порту не будет вызывать перезагрузку ардуины, но новые скетчи придётся загружать после ручного нажатия на кнопку Reset, расположенную на плате.

читать далее: 1. Цифровой ввод — кнопка
