Строим бюджетный трикопртер — этап 1 «Принципиальная схема»


При создании WiiCopter есть два пути:
1. Купить Arduino Mini(Pro Mini)
2. Развести плату под Atmega 168.

Так как у меня не было ардуины, я решили что не стоит переплачивать более чем в два раза и выбрал второй вариант.
Нам потребуется сам чип, минимальная обвязка и программатор + конвертер USB — TTL.

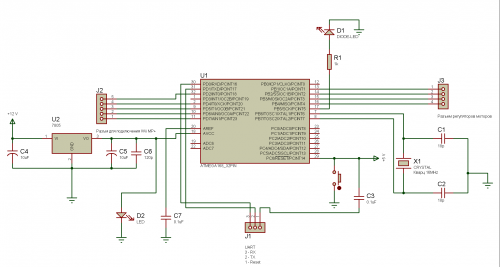

(кликабельно)

Для для прошивки и общения с чипом, я решил использовать вот этот программатор. В нём также реализован UART интерфейс, так что собирать ещё одно устройство не придется.

Я решил использовать модульную структуру. Потому что при разводке платы все равно ошибусь))
В основном модуле расположена мега, кварц и кнопка для ресета. На основную плату вынесены все интерфейсы и стабилизатор напряжение.

Ну вот пока и всё. Сейчас жду датчики с DX, только вчера выслали, и потихоньку начинаю строить раму.


0 комментариев на «“Строим бюджетный трикопртер — этап 1 «Принципиальная схема»”»

    • Есть такой проект называется MultiWiiCopter. Мозгами там является ардуина.
