Полиграф на Arduino


Полиграф на Arduino
Juan Gg (Испания), используя контроллер Arduino UNO, собрал самодельный полиграф.
В основе работы полиграфа лежит использование показаний трёх датчиков:
Схема датчиков полиграфа на Arduino
1. датчик кожно-гальванической реакции (КГР).

электрическое сопротивление кожи меняется, когда вы нервничаете и его можно измерить

Датчик — это просто делитель напряжения, в котором рука является одним из резисторов (для подключения используются два металлических контакта).
2. импульсный датчик, представляющий собой пьезоэлемент, прижатый к кончику пальца, который фиксирует изменение давления крови.
3. датчик изменения дыхания — работает по тому же принципу, что и датчик пульса: пьезоэлемент установлен внутри коробки, которая пристёгивается к груди «испытуемого».

Контроллер Arduino считывает данные аналоговых входов и через последовательный порт передаёт их на компьютер, на котором программа на Python получает эти данные, отображает их графики (с отметками вопросов и ответов) и позволяет сохранить результаты в файл.

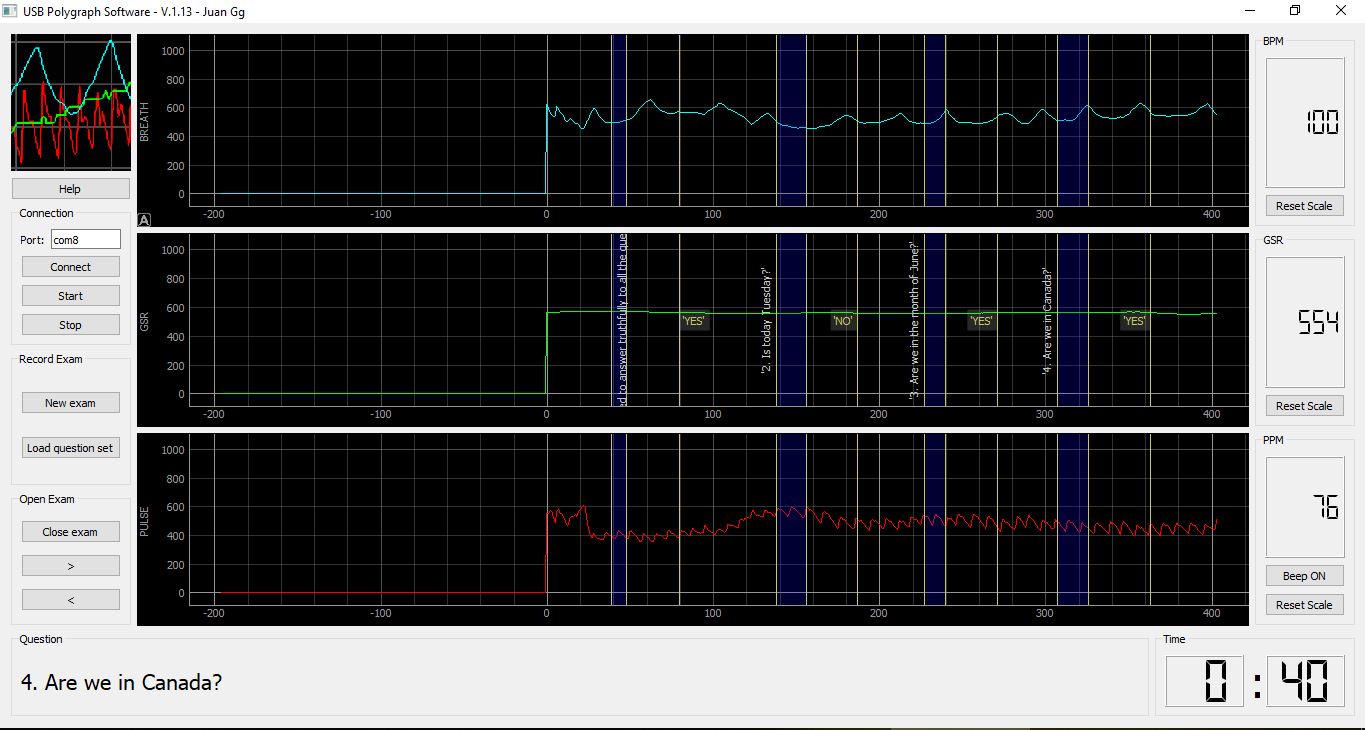

Скриншот программы полиграфа на Arduino

Ссылки
USB Polygraph
USB Polygraph based around Arduino and Python
